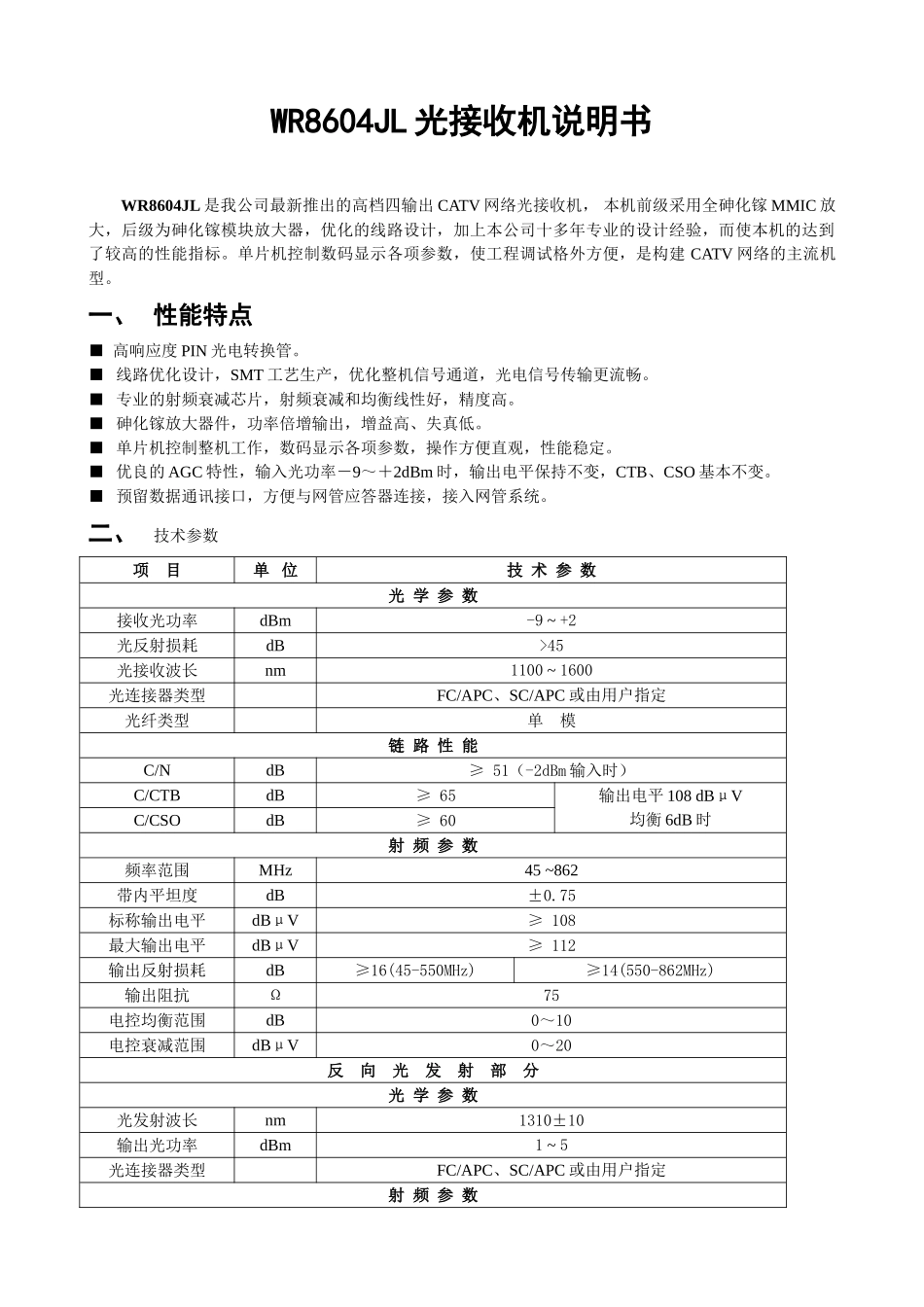

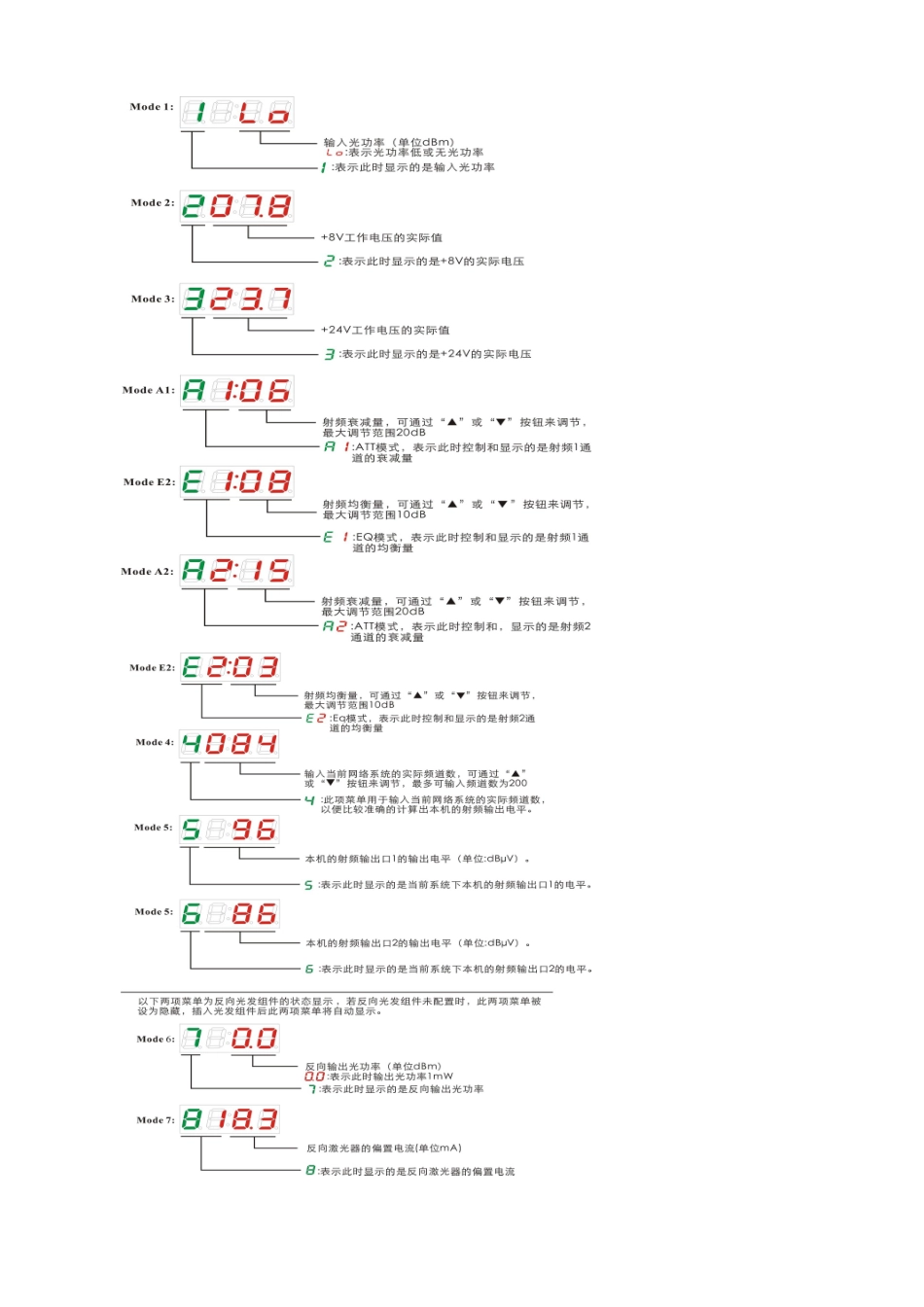

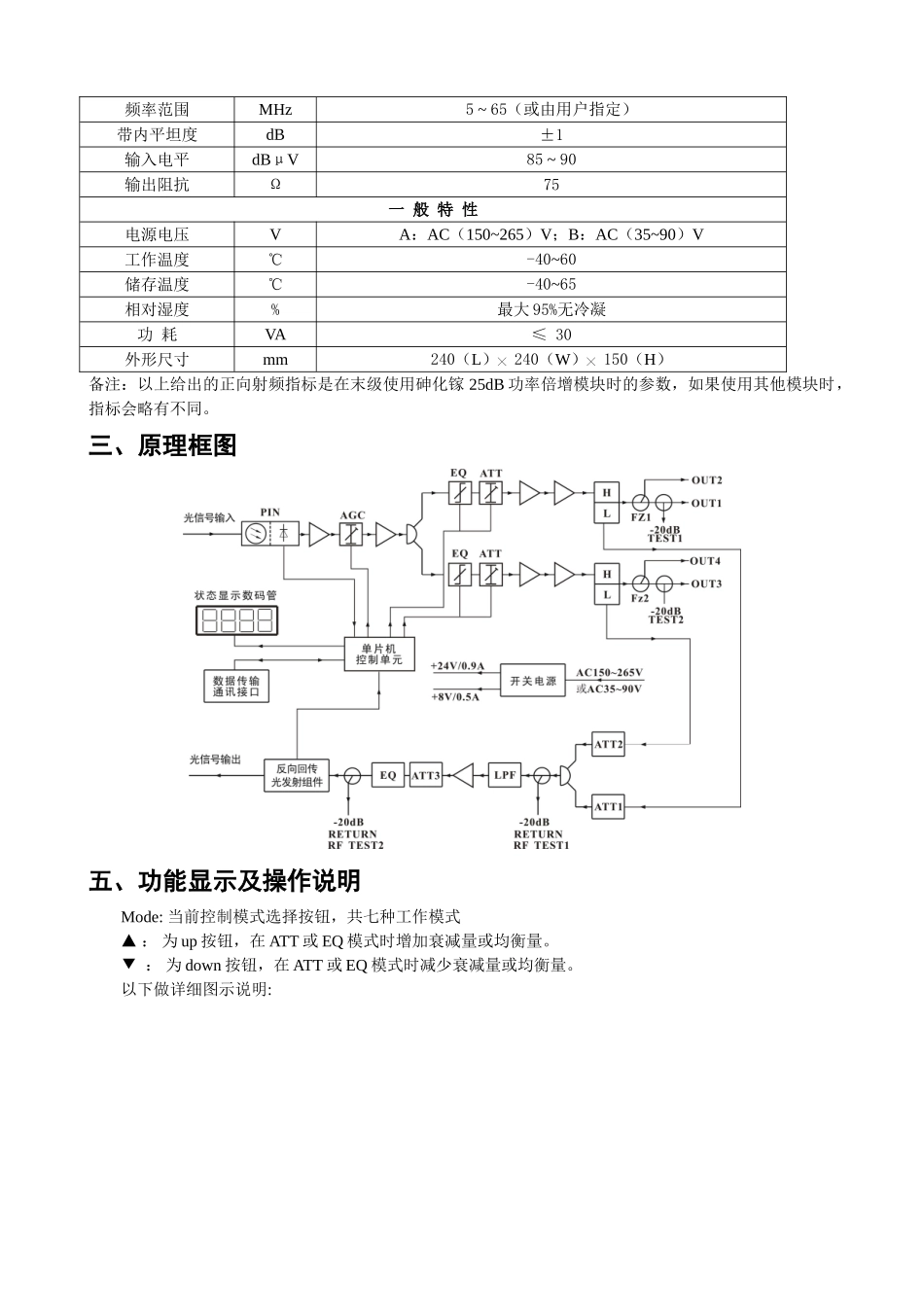

WR8604JL光接收机说明书WR8604JL是我公司最新推出的高档四输出CATV网络光接收机，本机前级采用全砷化镓MMIC放大，后级为砷化镓模块放大器，优化的线路设计，加上本公司十多年专业的设计经验，而使本机的达到了较高的性能指标。单片机控制数码显示各项参数，使工程调试格外方便，是构建CATV网络的主流机型。一、性能特点■高响应度PIN光电转换管。■线路优化设计，SMT工艺生产，优化整机信号通道，光电信号传输更流畅。■专业的射频衰减芯片，射频衰减和均衡线性好，精度高。■砷化镓放大器件，功率倍增输出，增益高、失真低。■单片机控制整机工作，数码显示各项参数，操作方便直观，性能稳定。■优良的AGC特性，输入光功率－9～＋2dBm时，输出电平保持不变，CTB、CSO基本不变。■预留数据通讯接口，方便与网管应答器连接，接入网管系统。二、技术参数项目单位技术参数光学参数接收光功率dBm-9~+2光反射损耗dB>45光接收波长nm1100~1600光连接器类型FC/APC、SC/APC或由用户指定光纤类型单模链路性能C/NdB≥51（-2dBm输入时）C/CTBdB≥65输出电平108dBμV均衡6dB时C/CSOdB≥60射频参数频率范围MHz45~862带内平坦度dB±0.75标称输出电平dBμV≥108最大输出电平dBμV≥112输出反射损耗dB≥16(45-550MHz)≥14(550-862MHz)输出阻抗Ω75电控均衡范围dB0～10电控衰减范围dBμV0～20反向光发射部分光学参数光发射波长nm1310±10输出光功率dBm1~5光连接器类型FC/APC、SC/APC或由用户指定射频参数频率范围MHz5~65（或由用户指定）带内平坦度dB±1输入电平dBμV85~90输出阻抗Ω75一般特性电源电压VA：AC（150~265）V；B：AC（35~90）V工作温度℃-40~60储存温度℃-40~65相对湿度%最大95%无冷凝功耗VA≤30外形尺寸mm240（L）╳240（W）╳150（H）备注：以上给出的正向射频指标是在末级使用砷化镓25dB功率倍增模块时的参数，如果使用其他模块时，指标会略有不同。三、原理框图五、功能显示及操作说明Mode:当前控制模式选择按钮，共七种工作模式▲：为up按钮，在ATT或EQ模式时增加衰减量或均衡量。▼：为down按钮，在ATT或EQ模式时减少衰减量或均衡量。以下做详细图示说明:六、结构示意图1、光纤输入口2、光纤法兰盘3、过流插片14、－20dB输出射频检测口15、输出分支或分配器16、射频输出口17、射频输出口28、过流插片29、－20dB输出射频检测口10、输出分支或分配器211、射频输出口312、射频输出口413、过流插片314、过流插片415、反向射频衰减116、－20dB反向射频检测口117、低通滤波器18、反向射频衰减219、反向射频均衡器20、－20dB反向射频检测口221、反向射频衰减322、状态显示数码管23、控制模式选择按钮24、up按钮25、down按钮26、数据通讯接口27、AC60V输入口（B型）28、主板电源输入口29、AC220V输入口(A型)30、开关电源
