整机检验工装工艺文件VIP专享VIP免费

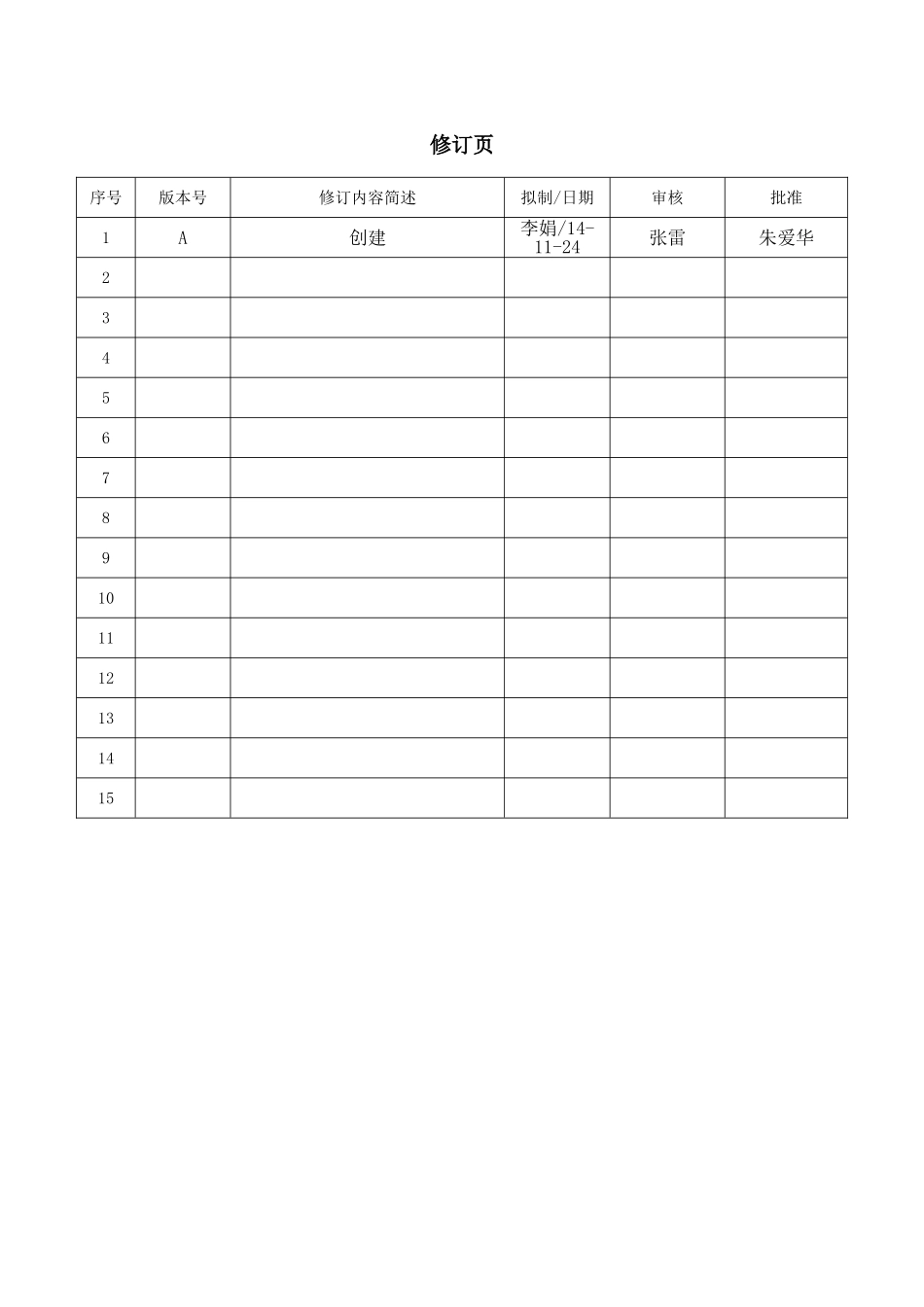

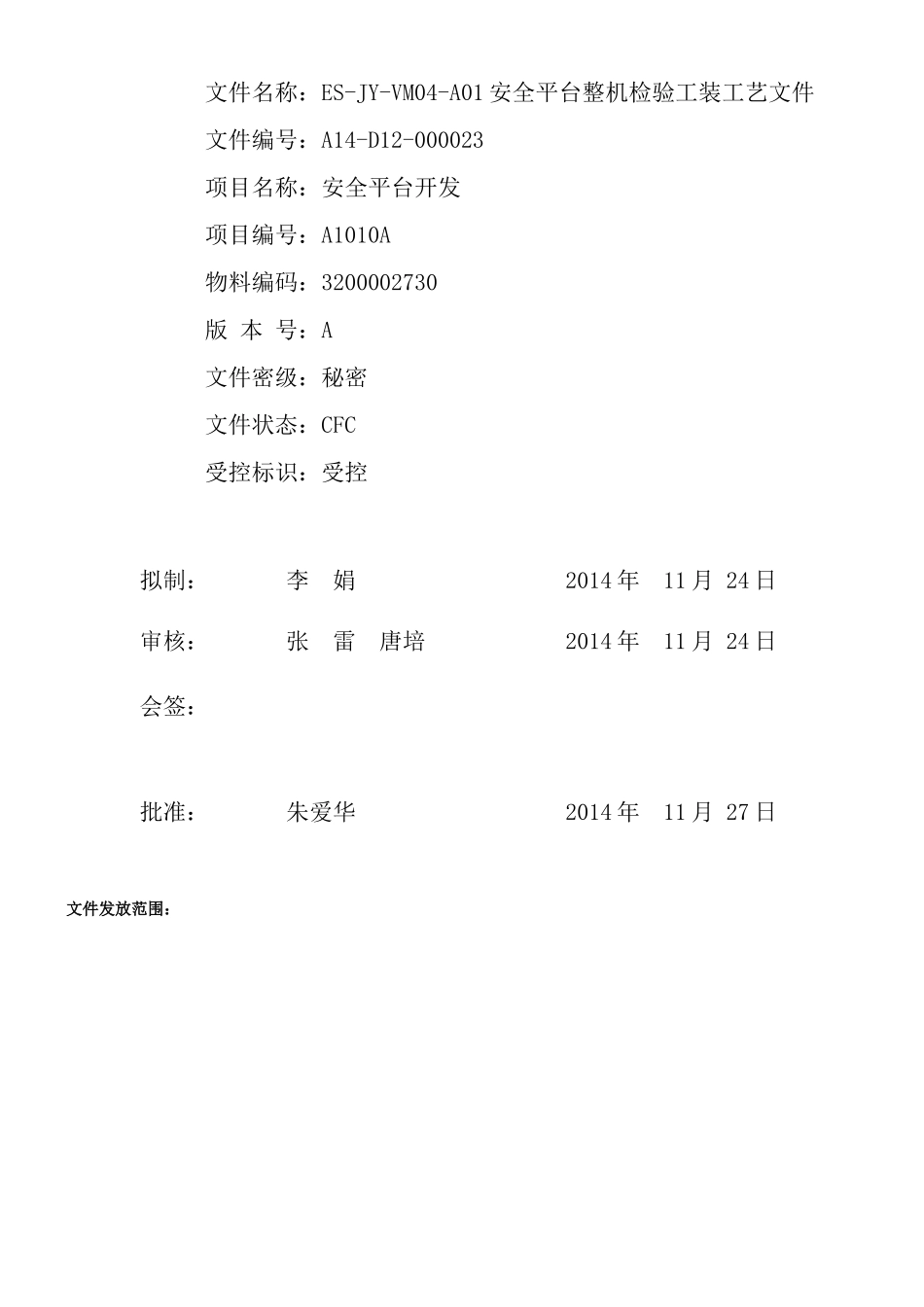

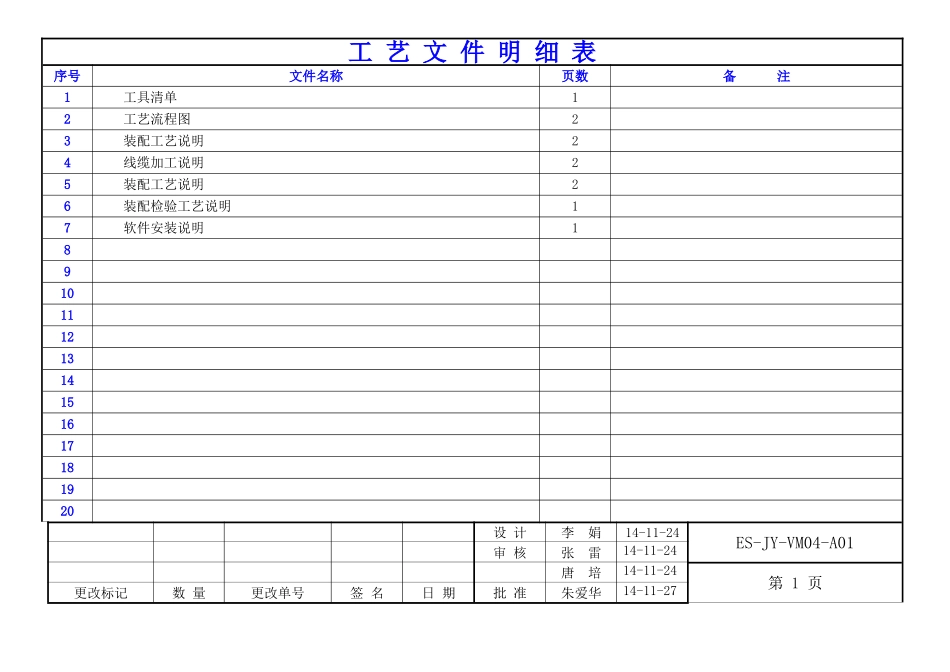

文件名称：ES-JY-VM04-A01安全平台整机检验工装工艺文件文件编号：A14-D12-000023项目名称：安全平台开发项目编号：A1010A物料编码：3200002730版本号：A文件密级：秘密文件状态：CFC受控标识：受控拟制：李娟2014年11月24日审核：张雷唐培2014年11月24日会签：批准：朱爱华2014年11月27日文件发放范围：修订页序号版本号修订内容简述拟制/日期审核批准1A创建李娟/14-11-24张雷朱爱华23456789101112131415工艺文件明细表序号文件名称页数备注1工具清单12工艺流程图23装配工艺说明24线缆加工说明25装配工艺说明26装配检验工艺说明17软件安装说明1891011121314151617181920设计李娟14-11-24ES-JY-VM04-A01审核张雷14-11-24唐培14-11-24第1页更改标记数量更改单号签名日期批准朱爱华14-11-27工具清单序号物料编码名称型号用途数量备注1—压线钳WOGO，206-204压接管状端子12—剥线钳45-092剥线AWG22～10132180201172偏口钳N-206S，150mm，马头牌截断线缆14—扭力螺丝批RNTD60CN，扭力范围2～6㎏f・㎝，带树脂胶套紧固螺钉152180200348扭力螺丝批RNTD120CN，扭力范围4～12㎏f・㎝，带树脂胶套紧固螺钉162180200492螺丝批头日本威威，B35，十字1×4.5×100紧固M2～M2.6螺钉172180200493螺丝批头日本威威，B35，十字2×150紧固M3～M5螺钉182180201222扎带枪GSB2.0拉紧扎带191011121314151617181920实际所用数量由成套组根据实际配置决定设计李娟14-11-24ES-JY-VM04-A01审核张雷14-11-24唐培14-11-24第1页更改标记数量更改单号签名日期批准朱爱华14-11-27工艺流程图安全平台整机检验工装装配工艺流程设计李娟14-11-24ES-JY-VM04-A01审核张雷14-11-24唐培14-11-24第1页更改标记数量更改单号签名日期批准朱爱华14-11-27工艺流程图线缆加工工艺流程图设计李娟14-11-24ES-JY-VM04-A01审核张雷14-11-24唐培14-11-24第1页更改标记数量更改单号签名日期批准朱爱华14-11-27装配工艺说明一、装配工艺说明1.准备工作：1)作业人员按计划下达的BOM文件领取结构件、电器件、工艺材料，搬运码放时需轻拿轻放，不得损坏器件，保持外观整洁无损伤。其中贵重材料，要妥善保存；2)认真看懂图纸，清楚图纸要求；3)装配时要求装配作业人员做好静电防护措施：穿防静电服和防静电鞋、带防静电手套及防静电腕带、作业前要求用手触摸金属类物质，释放作业人员自身所带静电等等，具体操作参照执行Z11-Q3-000581《和利时公司防静电管理规范》文件。2.组装1)设备在组装开始前，应根据具体情况先行采取措施妥善固定。严防在组装过程中，由于重心偏移过多翻倒或发生滑动，组装要按照产品工艺卡片或成套图纸的要求安装；2)各种单元件安装在设备的机箱、柜内时，其外观应与箱、柜平行或垂直；3)器件安装一般情况下按照先里后外，先上后下，上道工序不能影响下到工序的方式进行。同时考虑维护，拆卸方便；4)在装配工作中必须使用各工序要求的、经检验合格的标准工具。需要成套安装的各种螺钉必须按照该螺丝的紧固扭矩要求紧固，以达到紧固的标准。螺丝的扭力标准参照执行Z11-Q3-000523《螺装联接通用工艺规范》文件；5)安装螺丝一般情况由上向下、由里向外穿，其余情况应置于维护侧。紧固螺丝要对称紧固，逐步拧紧，螺丝超出螺母3～5扣为宜。紧固螺母扳手要大小适中，一般使用套筒扳手。紧固螺丝螺母时，不得造成明显伤痕。具体操作参照执行Z11-Q3-000523《螺装联接通用工艺规范》文件；6)器件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。若生产过程中发现不合格的材料或半成品，要立即停止使用，并通知负责人，由负责人按规定处理；7)组装时包装品要适当码放或弃置，不允许随意乱丢，组装工作完成后要进行扫除，做到施工场地清洁。3.配线1)一般要求2)按图施工，接线正确；3)为确保成套质量，在装配过程中必须使用经过检验合格的、与线缆的加工质量要求一致的电缆；4)导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠；5)各种线缆布置时应整齐有序，松散的线缆应进行绑扎固定，留有一定的余量，不能过紧，避免损伤电缆；6)线号管标号内容应与配线图上的内...
