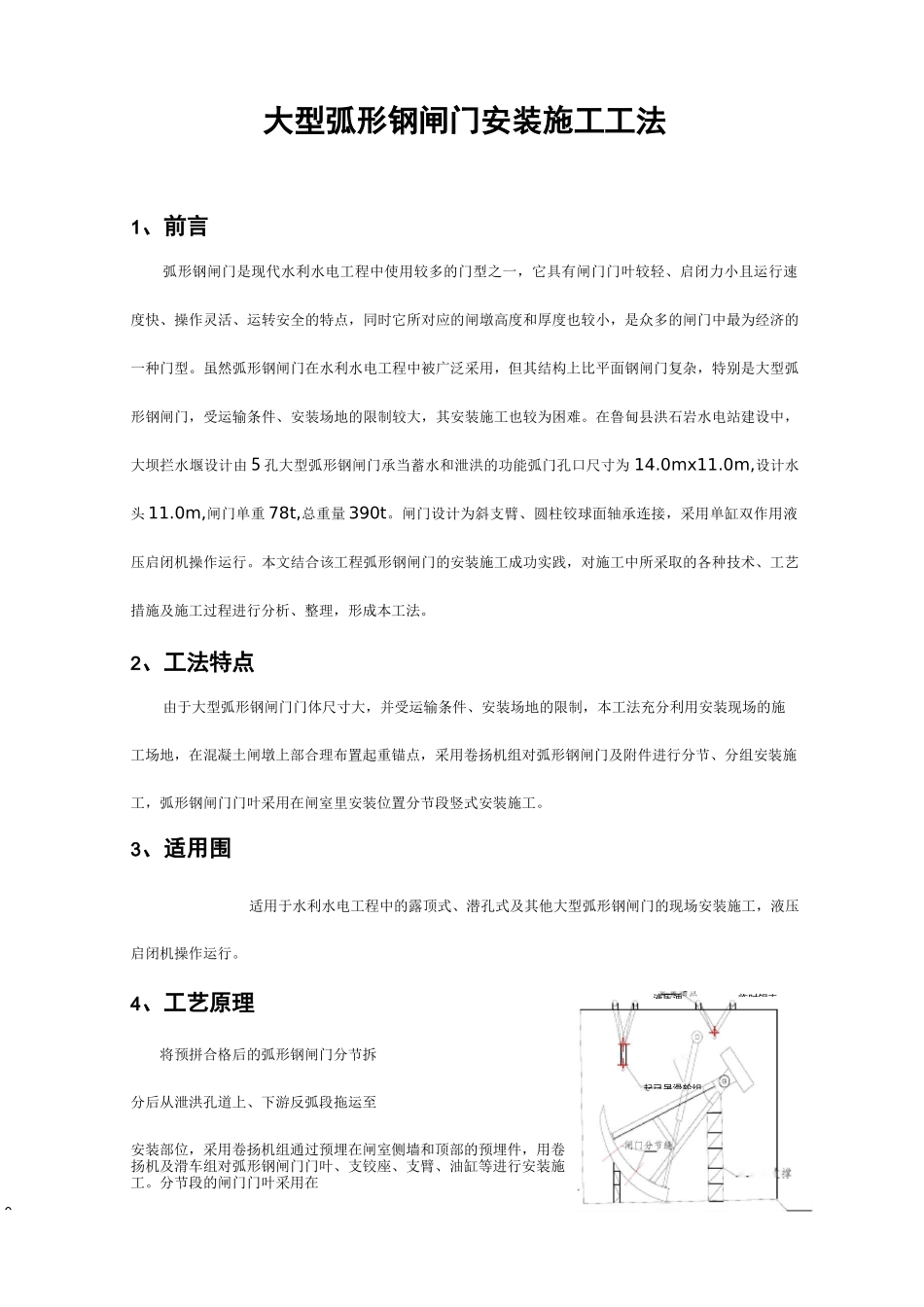

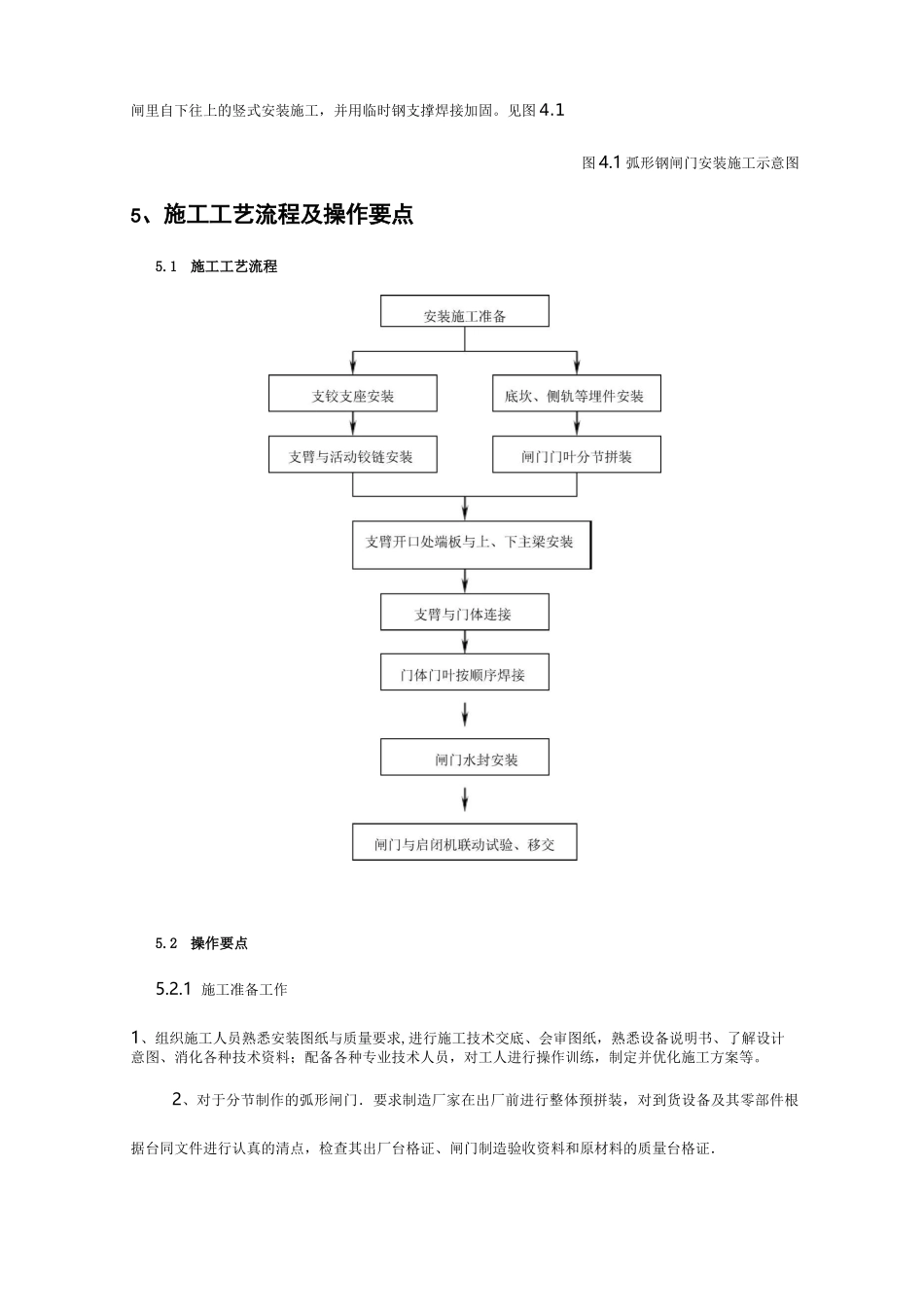

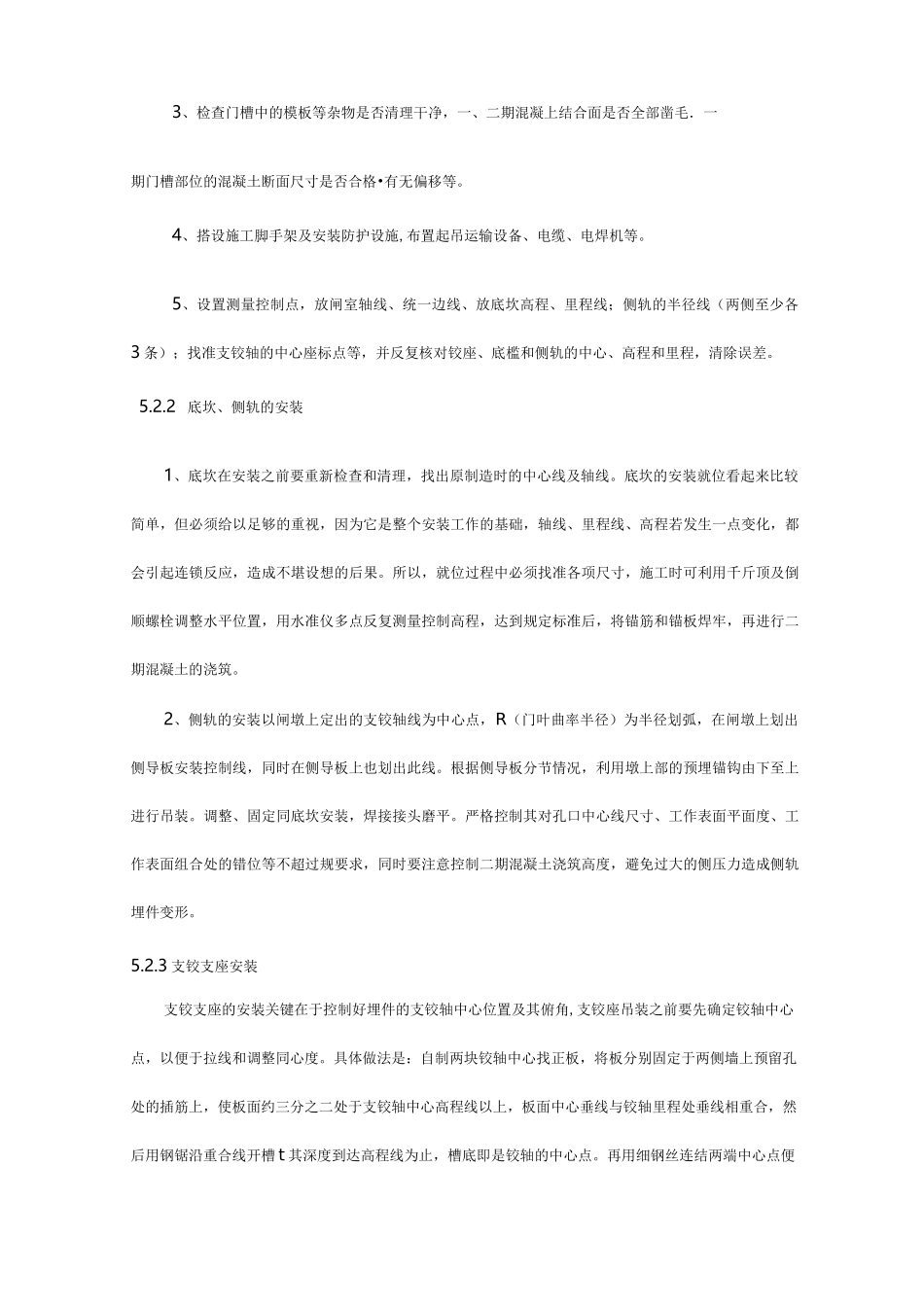

大型弧形钢闸门安装施工工法1、前言弧形钢闸门是现代水利水电工程中使用较多的门型之一，它具有闸门门叶较轻、启闭力小且运行速度快、操作灵活、运转安全的特点，同时它所对应的闸墩高度和厚度也较小，是众多的闸门中最为经济的一种门型。虽然弧形钢闸门在水利水电工程中被广泛采用，但其结构上比平面钢闸门复杂，特别是大型弧形钢闸门，受运输条件、安装场地的限制较大，其安装施工也较为困难。在鲁甸县洪石岩水电站建设中，大坝拦水堰设计由5孔大型弧形钢闸门承当蓄水和泄洪的功能弧门孔口尺寸为14.0mx11.0m,设计水头11.0m,闸门单重78t,总重量390t。闸门设计为斜支臂、圆柱铰球面轴承连接，采用单缸双作用液压启闭机操作运行。本文结合该工程弧形钢闸门的安装施工成功实践，对施工中所采取的各种技术、工艺措施及施工过程进行分析、整理，形成本工法。2、工法特点由于大型弧形钢闸门门体尺寸大，并受运输条件、安装场地的限制，本工法充分利用安装现场的施工场地，在混凝土闸墩上部合理布置起重锚点，采用卷扬机组对弧形钢闸门及附件进行分节、分组安装施工，弧形钢闸门门叶采用在闸室里安装位置分节段竖式安装施工。3、适用围适用于水利水电工程中的露顶式、潜孔式及其他大型弧形钢闸门的现场安装施工，液压启闭机操作运行。4、工艺原理将预拼合格后的弧形钢闸门分节拆分后从泄洪孔道上、下游反弧段拖运至安装部位，采用卷扬机组通过预埋在闸室侧墙和顶部的预埋件，用卷扬机及滑车组对弧形钢闸门门叶、支铰座、支臂、油缸等进行安装施工。分节段的闸门门叶采用在o液压油临时钢支起已吊滑轮组闸里自下往上的竖式安装施工，并用临时钢支撑焊接加固。见图4.1图4.1弧形钢闸门安装施工示意图5、施工工艺流程及操作要点5.1施工工艺流程5.2操作要点5.2.1施工准备工作1、组织施工人员熟悉安装图纸与质量要求,进行施工技术交底、会审图纸，熟悉设备说明书、了解设计意图、消化各种技术资料；配备各种专业技术人员，对工人进行操作训练，制定并优化施工方案等。2、对于分节制作的弧形闸门．要求制造厂家在出厂前进行整体预拼装，对到货设备及其零部件根据台同文件进行认真的清点，检查其出厂台格证、闸门制造验收资料和原材料的质量台格证．3、检查门槽中的模板等杂物是否清理干净，一、二期混凝上结合面是否全部凿毛．一期门槽部位的混凝土断面尺寸是否合格•有无偏移等。4、搭设施工脚手架及安装防护设施,布置起吊运输设备、电缆、电焊机等。5、设置测量控制点，放闸室轴线、统一边线、放底坎高程、里程线；侧轨的半径线（两侧至少各3条）；找准支铰轴的中心座标点等，并反复核对铰座、底槛和侧轨的中心、高程和里程，清除误差。5.2.2底坎、侧轨的安装1、底坎在安装之前要重新检查和清理，找出原制造时的中心线及轴线。底坎的安装就位看起来比较简单，但必须给以足够的重视，因为它是整个安装工作的基础，轴线、里程线、高程若发生一点变化，都会引起连锁反应，造成不堪设想的后果。所以，就位过程中必须找准各项尺寸，施工时可利用千斤顶及倒顺螺栓调整水平位置，用水准仪多点反复测量控制高程，达到规定标准后，将锚筋和锚板焊牢，再进行二期混凝土的浇筑。2、侧轨的安装以闸墩上定出的支铰轴线为中心点，R（门叶曲率半径）为半径划弧，在闸墩上划出侧导板安装控制线，同时在侧导板上也划出此线。根据侧导板分节情况，利用墩上部的预埋锚钩由下至上进行吊装。调整、固定同底坎安装，焊接接头磨平。严格控制其对孔口中心线尺寸、工作表面平面度、工作表面组合处的错位等不超过规要求，同时要注意控制二期混凝土浇筑高度，避免过大的侧压力造成侧轨埋件变形。5.2.3支铰支座安装支铰支座的安装关键在于控制好埋件的支铰轴中心位置及其俯角,支铰座吊装之前要先确定铰轴中心点，以便于拉线和调整同心度。具体做法是：自制两块铰轴中心找正板，将板分别固定于两侧墙上预留孔处的插筋上，使板面约三分之二处于支铰轴中心高程线以上，板面中心垂线与铰轴里程处垂线相重合，然后用钢锯沿重合线开槽t其深度到达高程线为止，槽底即是铰轴的中心点。再用细钢丝连结两端中心点便是支铰轴的轴线,也是...
