水厂机电设备及工艺安装作业指导书VIP免费

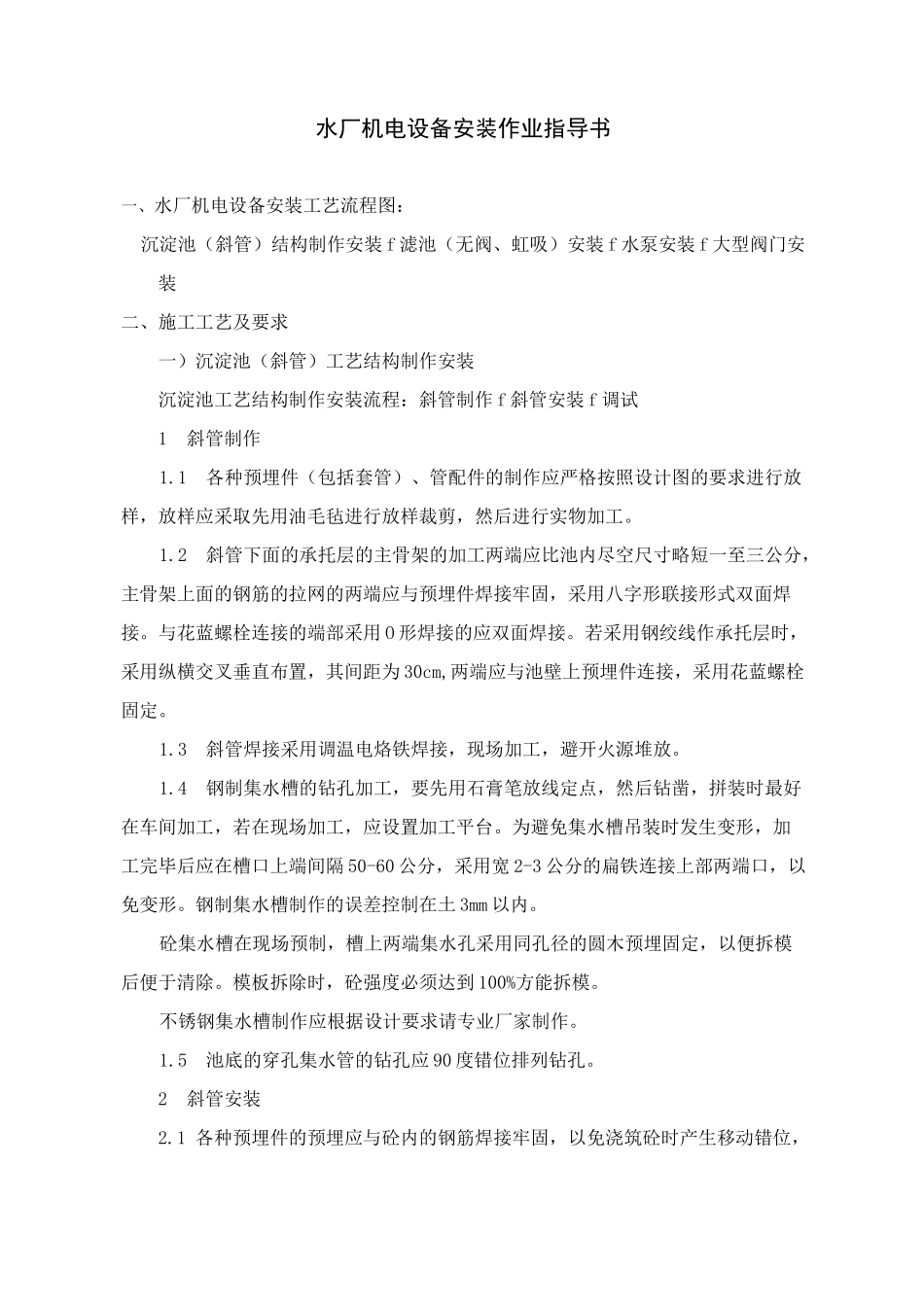

水厂机电设备及工艺安装作业指导书_第1页
1/19

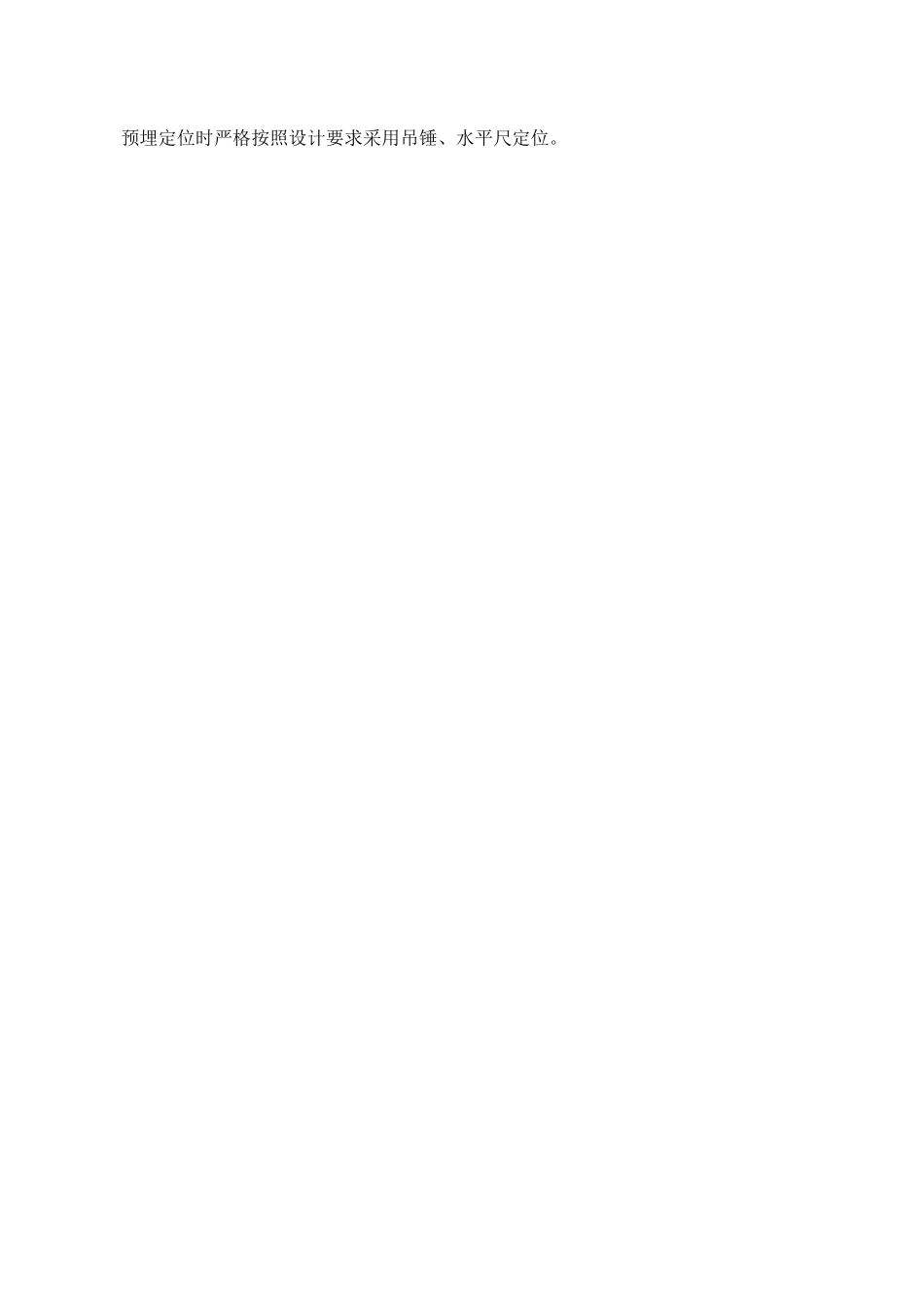

水厂机电设备及工艺安装作业指导书_第2页
2/19

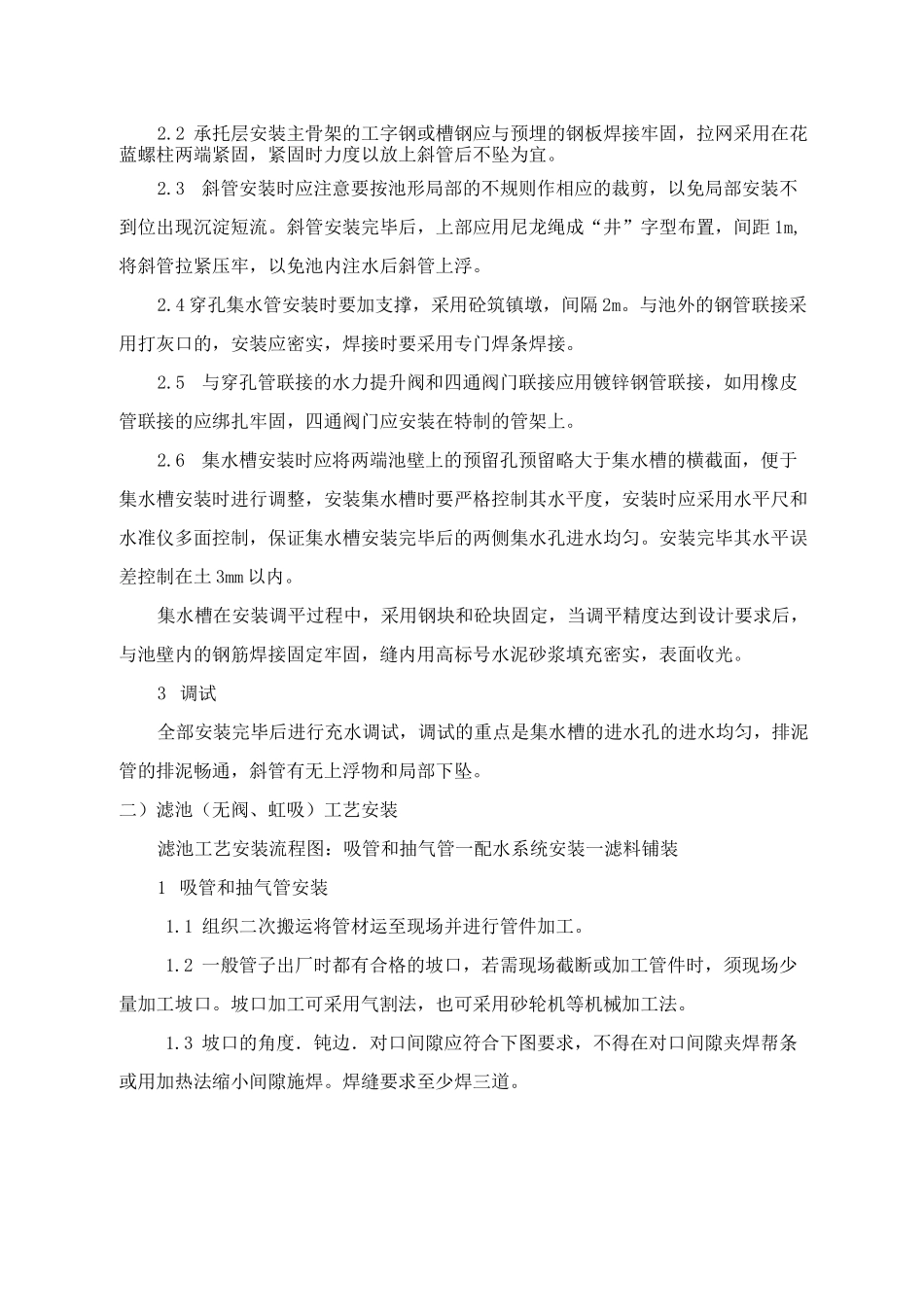

水厂机电设备及工艺安装作业指导书_第3页
3/19
水厂机电设备安装作业指导书一、水厂机电设备安装工艺流程图:沉淀池(斜管)结构制作安装f滤池(无阀、虹吸)安装f水泵安装f大型阀门安装二、施工工艺及要求一)沉淀池(斜管)工艺结构制作安装沉淀池工艺结构制作安装流程:斜管制作f斜管安装f调试1斜管制作1.1各种预埋件(包括套管)、管配件的制作应严格按照设计图的要求进行放样,放样应采取先用油毛毡进行放样裁剪,然后进行实物加工。1.2斜管下面的承托层的主骨架的加工两端应比池内尽空尺寸略短一至三公分,主骨架上面的钢筋的拉网的两端应与预埋件焊接牢固,采用八字形联接形式双面焊接。与花蓝螺栓连接的端部采用O形焊接的应双面焊接。若采用钢绞线作承托层时,采用纵横交叉垂直布置,其间距为30cm,两端应与池壁上预埋件连接,采用花蓝螺栓固定。1.3斜管焊接采用调温电烙铁焊接,现场加工,避开火源堆放。1.4钢制集水槽的钻孔加工,要先用石膏笔放线定点,然后钻凿,拼装时最好在车间加工,若在现场加工,应设置加工平台。为避免集水槽吊装时发生变形,加工完毕后应在槽口上端间隔50-60公分,采用宽2-3公分的扁铁连接上部两端口,以免变形。钢制集水槽制作的误差控制在土3mm以内。砼集水槽在现场预制,槽上两端集水孔采用同孔径的圆木预埋固定,以便拆模后便于清除。模板拆除时,砼强度必须达到100%方能拆模。不锈钢集水槽制作应根据设计要求请专业厂家制作。1.5池底的穿孔集水管的钻孔应90度错位排列钻孔。2斜管安装2.1各种预埋件的预埋应与砼内的钢筋焊接牢固,以免浇筑砼时产生移动错位,预埋定位时严格按照设计要求采用吊锤、水平尺定位。2.2承托层安装主骨架的工字钢或槽钢应与预埋的钢板焊接牢固,拉网采用在花蓝螺柱两端紧固,紧固时力度以放上斜管后不坠为宜。2.3斜管安装时应注意要按池形局部的不规则作相应的裁剪,以免局部安装不到位出现沉淀短流。斜管安装完毕后,上部应用尼龙绳成“井”字型布置,间距1m,将斜管拉紧压牢,以免池内注水后斜管上浮。2.4穿孔集水管安装时要加支撑,采用砼筑镇墩,间隔2m。与池外的钢管联接采用打灰口的,安装应密实,焊接时要采用专门焊条焊接。2.5与穿孔管联接的水力提升阀和四通阀门联接应用镀锌钢管联接,如用橡皮管联接的应绑扎牢固,四通阀门应安装在特制的管架上。2.6集水槽安装时应将两端池壁上的预留孔预留略大于集水槽的横截面,便于集水槽安装时进行调整,安装集水槽时要严格控制其水平度,安装时应采用水平尺和水准仪多面控制,保证集水槽安装完毕后的两侧集水孔进水均匀。安装完毕其水平误差控制在土3mm以内。集水槽在安装调平过程中,采用钢块和砼块固定,当调平精度达到设计要求后,与池壁内的钢筋焊接固定牢固,缝内用高标号水泥砂浆填充密实,表面收光。3调试全部安装完毕后进行充水调试,调试的重点是集水槽的进水孔的进水均匀,排泥管的排泥畅通,斜管有无上浮物和局部下坠。二)滤池(无阀、虹吸)工艺安装滤池工艺安装流程图:吸管和抽气管一配水系统安装一滤料铺装1吸管和抽气管安装1.1组织二次搬运将管材运至现场并进行管件加工。1.2一般管子出厂时都有合格的坡口,若需现场截断或加工管件时,须现场少量加工坡口。坡口加工可采用气割法,也可采用砂轮机等机械加工法。1.3坡口的角度.钝边.对口间隙应符合下图要求,不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。焊缝要求至少焊三道。1.4起吊管子上下车和安装虹吸管时,应用钢丝绳等吊带绑套管子,找好重心,平吊轻放,不宜忽快忽慢和突然制动。1.5起吊过程中,操作人员应配戴安全帽和防护手套;在起吊作业区内,任何人不利在吊钩或被吊起的重物下通过或站立;起吊时,应有专人指挥,指挥人员必须熟悉机械吊装的有关安全操作规程和指挥信号,驾驶员必须听从信号进行操作;每次起吊时应先缓缓试吊,待管子稍稍离开支撑面后,停止起吊,对钢丝绳.吊车支撑脚等进行仔细检查,当确认无异常情况时,方可继续起吊;只有当管子基本就位时,操作人员才可上去扶管摆正.固定。1.6安装时,特别注意以下几点:1.6.1虹吸管、虹吸辅助管、抽气管、虹吸破坏管等应焊接严密,严格保证不漏气,尤其对于法兰接口、丝...
