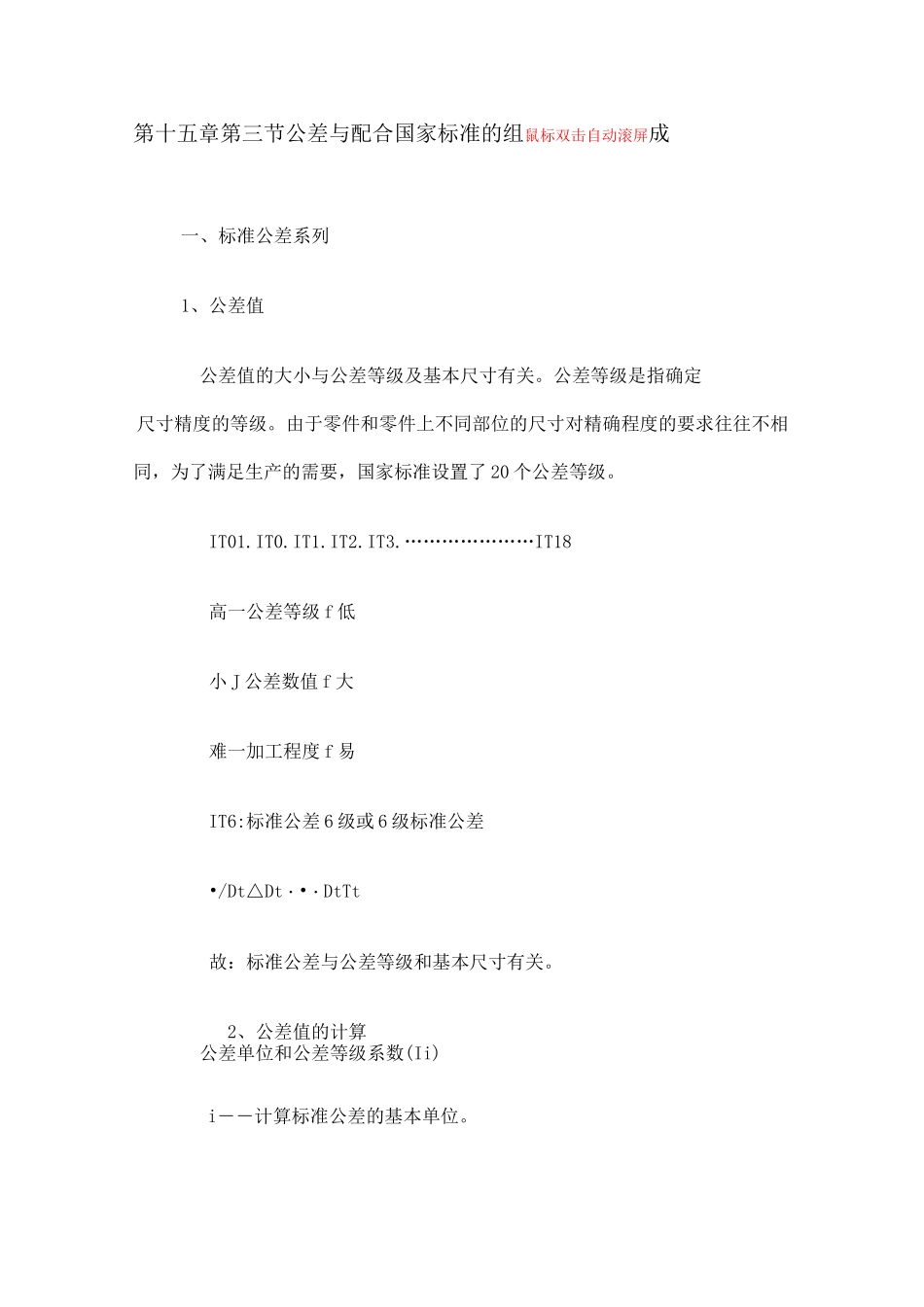

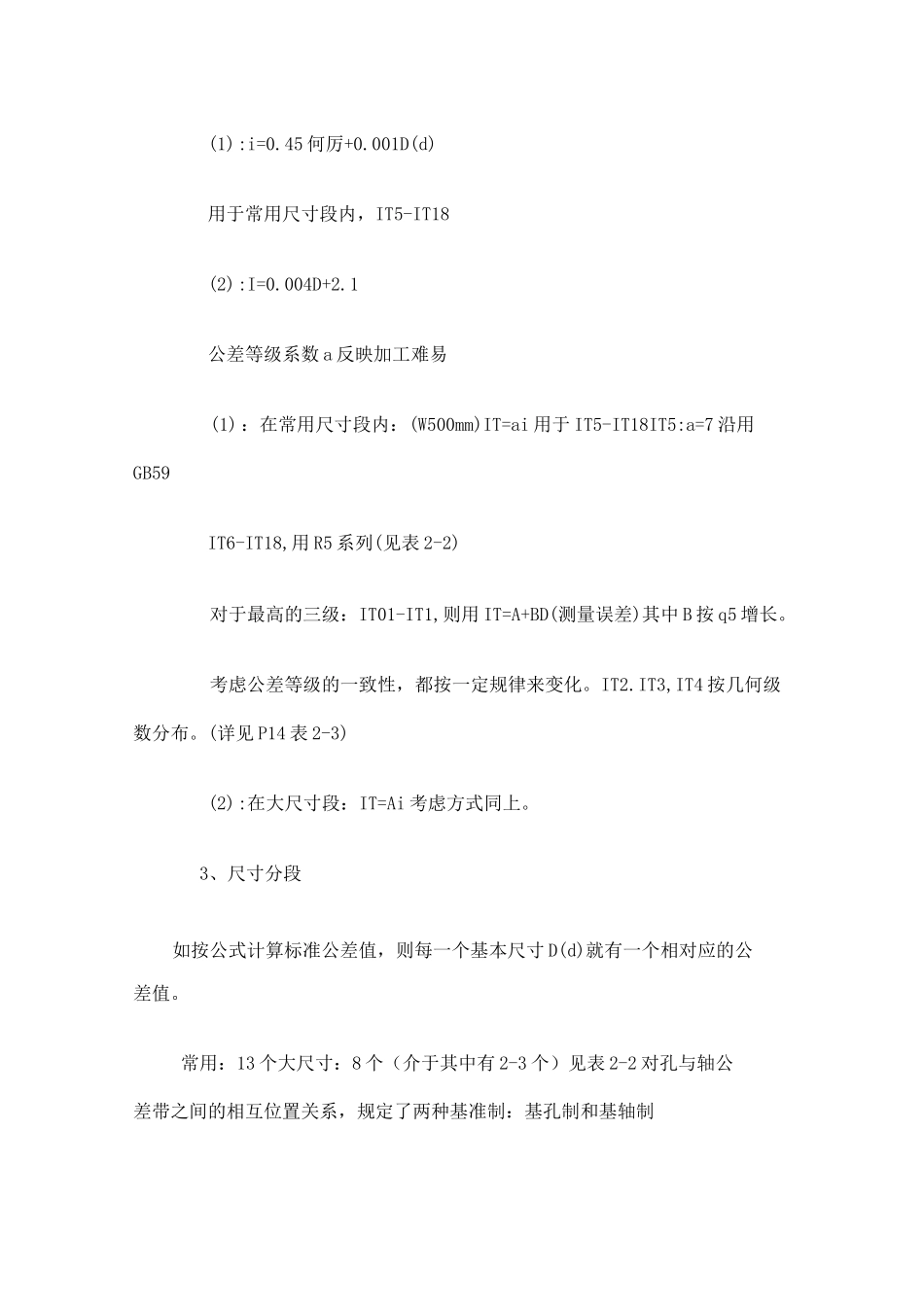

第十五章第三节公差与配合国家标准的组鼠标双击自动滚屏成一、标准公差系列1、公差值公差值的大小与公差等级及基本尺寸有关。公差等级是指确定尺寸精度的等级。由于零件和零件上不同部位的尺寸对精确程度的要求往往不相同，为了满足生产的需要，国家标准设置了20个公差等级。IT01.IT0.IT1.IT2.IT3.…………………IT18高一公差等级f低小J公差数值f大难一加工程度f易IT6:标准公差6级或6级标准公差•/Dt△Dt・•・DtTt故：标准公差与公差等级和基本尺寸有关。2、公差值的计算公差单位和公差等级系数(Ii)i――计算标准公差的基本单位。(1):i=0.45何厉+0.001D(d)用于常用尺寸段内，IT5-IT18(2):I=0.004D+2.1公差等级系数a反映加工难易(1)：在常用尺寸段内：(W500mm)IT=ai用于IT5-IT18IT5:a=7沿用GB59IT6-IT18,用R5系列(见表2-2)对于最高的三级：IT01-IT1,则用IT=A+BD(测量误差)其中B按q5增长。考虑公差等级的一致性，都按一定规律来变化。IT2.IT3,IT4按几何级数分布。(详见P14表2-3)(2):在大尺寸段：IT=Ai考虑方式同上。3、尺寸分段如按公式计算标准公差值，则每一个基本尺寸D(d)就有一个相对应的公差值。常用：13个大尺寸：8个（介于其中有2-3个）见表2-2对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制基孔制基孔制中的孔称为基准孔，用H表示，基准孔以下偏差为基本偏差，且数值为零。其公差带位置在零线上侧。ah间隙es=Xminjn过渡pzc过盈基轴制基轴制中的轴称为基准轴，用h表示，基准轴的上偏差为基本偏差且等于零，公差带位置在零线下侧。A---H间隙EI=XminJN过渡P---ZC过盈二．基本偏差系列基本偏差是国家表列的，用以确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。两大系列：标准公差(大小)和基本偏差(位置)(1)代号：共28个。基本偏差的代号用拉丁字母顺序表示，在26个字母中，除去I,o,l,q,w等5个防止混淆不用外，采用21个，在加上用两个字母表示的7个，共28个代号。大写的为孔，小写的为轴。孔和轴个有28个基本偏差。(2)它决定了公差带相对于零线的位置。(3)特点：①轴：a-h:es绝对值渐小；j-zc:ei绝对值渐大。②孑L:A-H:EI绝对值渐小；J-ZC:ES绝对值渐大。③另一偏差取决于标准公差的大小。基本偏差数值：(1)轴的基本偏差——以基孑制为基础，由经验得出一系列公式。a-h:用于X配合，es=Xmin;j-n用于过渡配合；pzc常用于y配合，基数值是按Ymin来确定。(2)孑的基本偏差。(基轴制为前提)换同名字母，应得保证在两种基制中配合性质完全相同。1)A-H用于间隙配合：H：Xmin=EI-es=-es(H:EI=0)h:X'min=EI-es=EI(h:es=0)要保证配合性质相同就必须使Xmin=X'min・•・EI=-es从而：A-H为a-h基本偏差的相反数且与公差等级无关。2)J-ZC用于过渡或过盈：H：Ymin=EI-es=0-(ei+Td)=-(ei+Td)h:Y'min=EI-es=Es-TD-0=Es-TD・ES=-ei+(TD-Td)从而它不仅于轴的同名符号有关，还与公差等级有关。故：新国标规定：①通用规则：A-HEI=-es(同或异级相配)；J-ZCES=-ei(同级相配)例：确定©25F7,©40M9孔的基本偏差？解：©25F7•/EI=-eses=-20口mEI=—(—es)二20口m©40M9\*ES=—eiei=+9口mES=—9口m再查：P20F7M9②特殊规则：(用于过渡或过盈且为异级)在较高精度等级时，采用工艺等价。即：孔比轴低一级相互配合K、M、NW8级P-ZCW7级•・•ES=-ei+(TD-Td)・•・ES=-ei+△△=(TD-Td)4．另一偏差的确定轴：ei=es-IT(a-h);es=ei+IT(j-zc)孔：ES=EI+IT(A-H);EI=ES-IT(J-ZC)例1：©60H7/f6—©60F7/h6解：©60H7:EI=0ES二EI+IT=+0.030•/IT7=-30口m©60f6:es=-30口mei=es-IT=-49口m•/IT6=19口m©60h6:es=0ei=-IT=-0.019©60F7:El二-es=+30口mES=30+30=60口m故：©60矍~-hjutiu十■-HIU-JLIf©60臥例2:©60H9/r9ff©60R9/h9解：©60——©60例3:©60H7/p6——©60P7/h6©60H7:EI=0ES=EI+IT=+0.030•/IT7=-30口m©60p6:es=-32口mei二esTT=-51口m•/IT6=19口m©60h6:es=0ei=-IT=-0.019©60P7:a.•/IT6=19口mIT7=-30口mb.△=TD-Td=IT7TT6=30-19=ll口mES=-ei+A=-32+11=-21口mEI=ES-IT7=-21-30=-51口m故：©60P7（昭溜）再查表：P21表2-7例4：查©25S7的极限偏差？解：©2...
