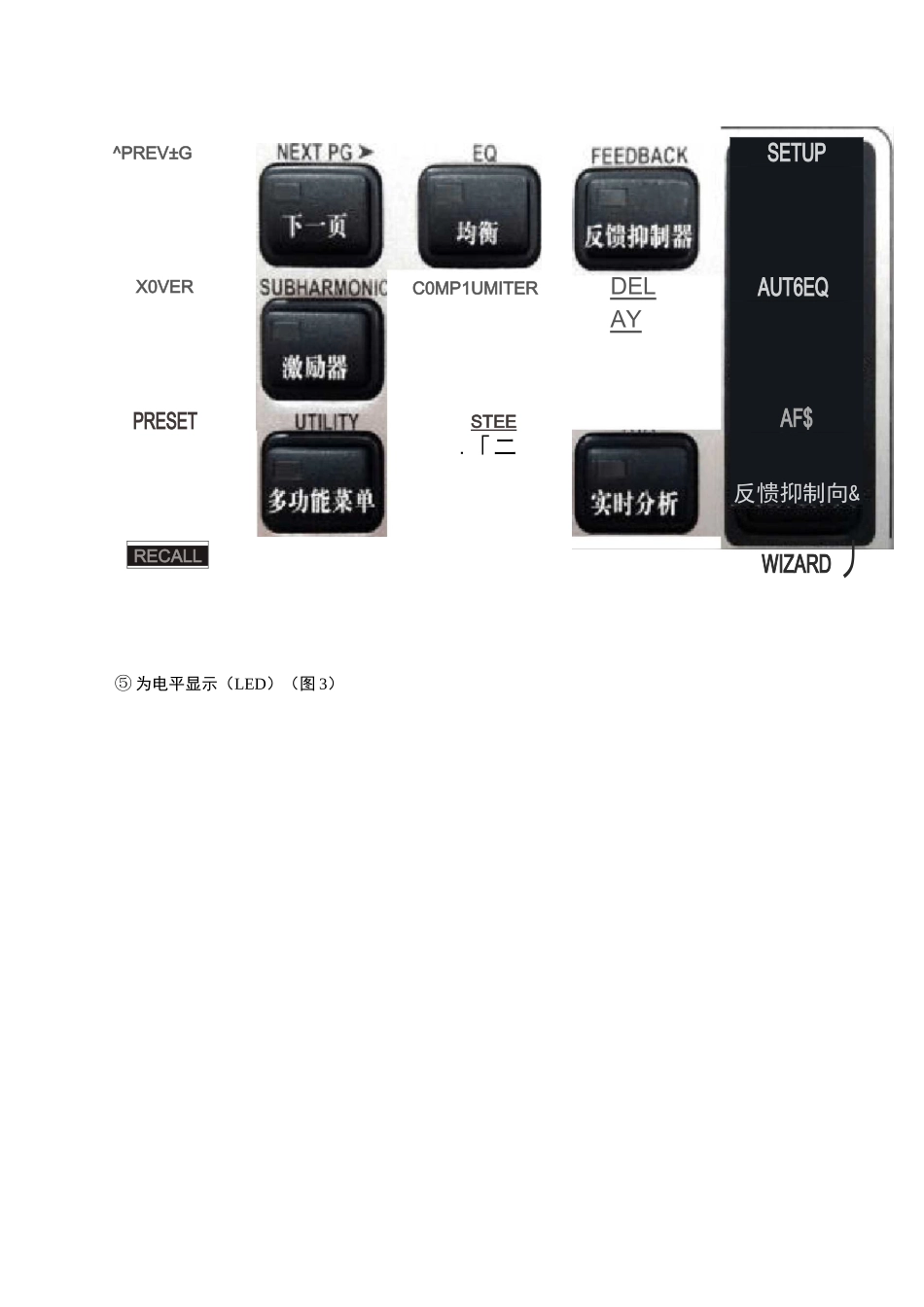

dbxPA+数字音频处理器调试方法作者：张怀军来源：《科技传播》2018年第07期摘要本文主要介绍dbxPA+数字音频处理器的功能、参数及日常使用调试方法和维护常识等。关键词数字音频处理器；参数；调试；维护中图分类号G2文献标识码A文章编号1674-6708（2018）208-0061-03dbxPA+数字音频处理器是集舞台音响调音台周边设备于一体的数字设备。主要功能：均衡器、分频器、激励器、压限器、声反馈抑制器、延时器及内置部分品牌功放、音箱保护等功能。一台数字音频处理器即可代替众多的调边设备。但该设备调试操作较复杂且显示屏显示均为英文缩写。本文详细叙述调试操作步骤。1面板介绍1）前面板（图1）。如图1所示，①为RTA（实时频谱分析）话筒输入。是卡侬平衡式XLR的输入端，主要用途是连接测试（RTA）话筒。扬声器所发送的粉红噪音能够对PA+进行调试。自动均衡巷道EQ能够对室内音响进行全面的优化。②为液晶显示屏显示所有处理信息。内部如果发生任何削波，均在屏上显示出来。③为数据滚轮用于查阅预设菜单，选择预设、参数以及修改参数值。④为所有编辑和导航功能在功能键组上可直接操作进入（图2）一二^PREV±GX0VERPRESETC0MP1UMITERSTEE.「二RECALL⑤为电平显示（LED）（图3）DELAYSETUPAUT6EQAF$反愦抑制向&WIZARD丿图3所示分别为：输入动态余量表（INPUTHEADROOM）。系统内部两个独立的六分段输入信号电平显示，现有信号到零dBFS（这个为最大输入范围），其主要目的就是对输入信号电平进行全面的检测。输出动态余量表（OUTPUTHEADROOM）。其具有六个五分段输出电平显示，并且所有电平显示都是相互独立的，现代信号的范围为最大输出范围。三色阈值表。阈值表示已经超过了限制器阈值水平的范围，并且在制定输出通道范围中会不断的降低。其中的绿色表示比阈值要低，红色表示比阈值要低，黄色表示和阈值相等。（MUTE）输出静音按钮。静音按钮在每个输出通道都有设置。2）后面板（图4）如图4所示，①为左、右声道输入接口。其中的切换开关的切换范围为+4余-lOdBv之间；②为低频左右声道输出接口；③为中频左右声道输出接口；④为高频左右声道输出接口。2使用调试方法2.1选择程序打开电源，等待进入系统后，长按PRESET（浏览当前预设）键，旋转DATA数据轮选择程序。序号1~25为USER（用户程序），25~50为FACT（工厂程序）。也可以在USER程序里按所需要选择二分频或三分频程序，选定后按旋转轮确认。2.2系统设置1）长按按钮SETUP键，灯亮后会出现SystemSetup系统设置显示界面。2）然后按数据轮或NEXTPG键，之后通过InputSetup实现输入的设置，然后实现数据轮的转动，选择单声道或者立体声输入。3）按下NEXTPG键，实现图示均衡设置的选择，之后设置转动数据轮，进行立体声或单声道选择。4）再一次按NEXTPG键，实现主扬声器的设置选择，之后实现数据轮的转动个，并且实现扬声器型号的选择。如没有所选的扬声器型号，就直接选Custom即“用户”。提示：PA+数字处理器已内置JBL音箱、皇冠功放等知名品牌及型号。接着再按NEXTPG键，分别选择高、中、低音各通道功放型号和SubSpeaker低音扬声器及其输入电平设置。如没有该型号，就选择Custom（用户）。在调试并且设置完成之后按下NEXTPG键，就会将加载新程序页面显示出现，之后按下数据轮，就会将Lgading显示出现，最后就能够将ProgramLoadedl程序进行加载显示，此时完成系统设置，启动PRESET，退出系统设置。设置完毕后，按STORE（程序存储）并选择存储的序号再按一次STORE，待存储后即自动回到主界面。2.3调试输入系统图形均衡器按照调试常规，先连接好测试话筒和频谱仪。启动EQ键，显示灯亮，出现PEQ图示均衡界面。再一次启动EQ键，如出现输入系统均衡GEQ。此时转动数据轮，选择ON。之后实现NEXTPG键的启动，实现数据轮的转动，对均衡频率进行选择。根据数据轮进行左右方向的旋转，频谱仪将此频率提高或者衰减进行显示出现，并且还能够将800HZ提高到6dB，提升好后按数据轮确认。旋转数据轮选择下一频率，如上图中选择频率1.25kHz。按一次数据轮，再旋转对频率进行提升或衰减。同样的方法选择频率2.5kHz进行衰减。2.4输出级参量均衡器调整再次按...
