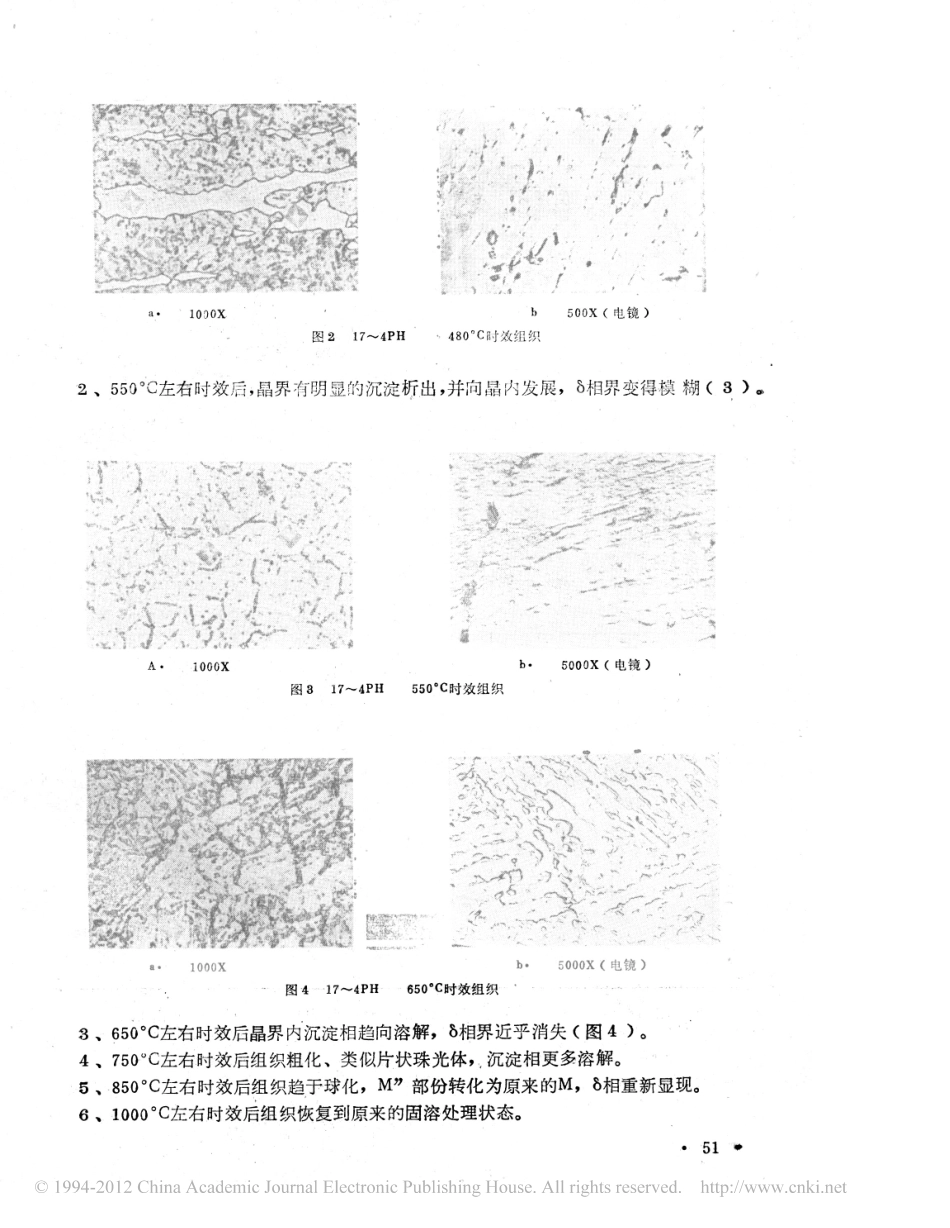

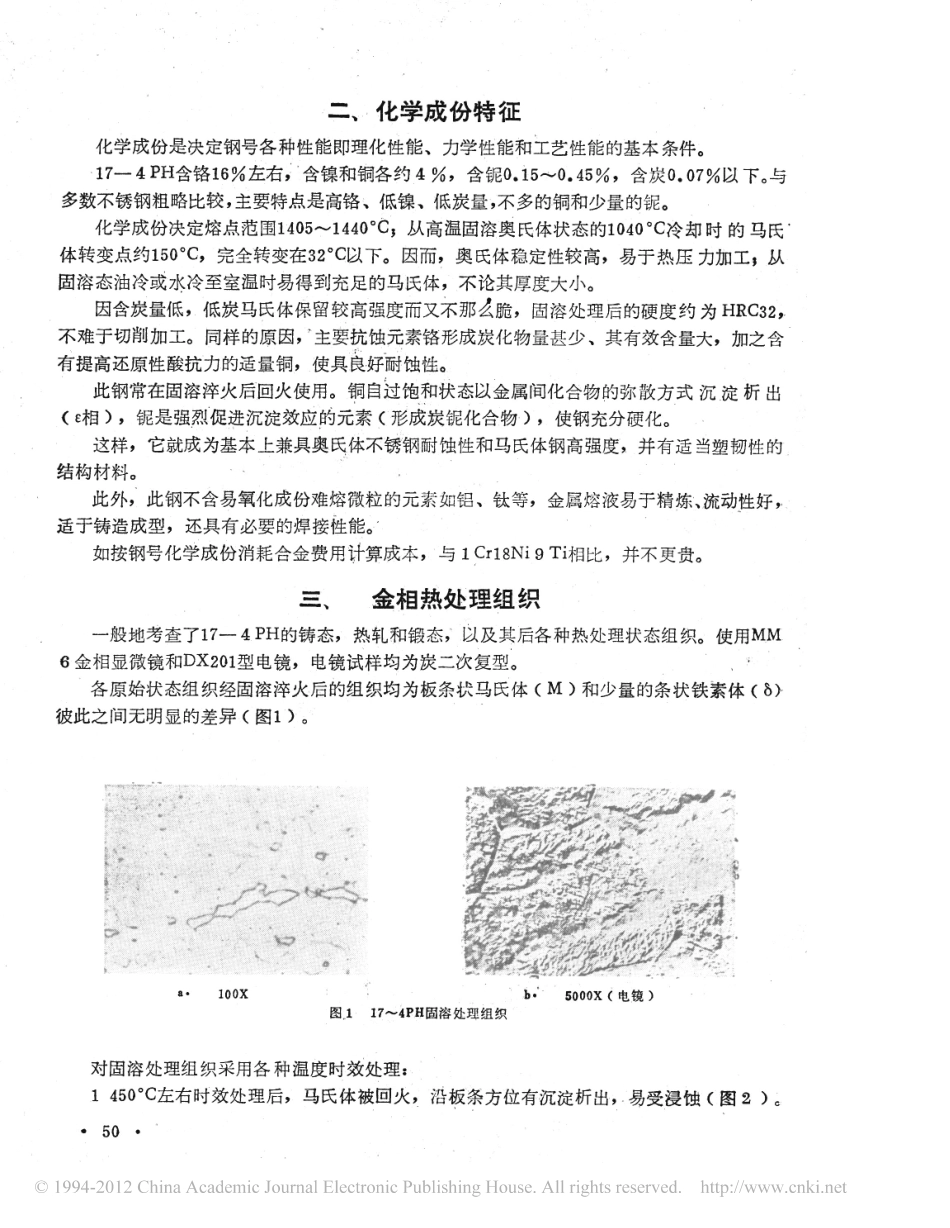

����年��月航天工艺第�阴�������������沉淀硬化钢的性能与应用罗尊提要��������������相当美国�一����马氏体沉淀硬化型不锈钢兼具优良的耐蚀性能和机械性能�易成型铸造、易热压加工、热处理工艺简单、可焊接、可切削、国外应用广泛而国内尚少。本文概介我厂从�年代中期开始研究应用以来关于化学成份、金相热处理组织耐蚀性能、力学性能以及精密铸造和热处理工艺的主要经验、特点和体会。一、前言我厂一些高精密机械零件要求高强度和足够韧性、耐蚀性。奥氏休型不锈钢耐蚀,但强度很低。中炭以上马氏体不锈钢可具高硬度或强度,但性脆,耐蚀性也欠佳。已往的权宜之计是采用例如���������、������等低合金高强钢经电镀�例如镀锅,提高耐蚀性。然而高强钢电镀过程存在致命的氢脆麻烦�镀层也可能剥落,既影响装配精度,又失去防锈能力。有一些细小、深孔零件,镀复也很困难。因此早在����年我们就寻求一种不需电镀而能满足这种设计使用要求的新钢号,当时选定美国�一���〔�〕。首先,自行熔铸、锻造和热处理试验,加工所需零件,进行产品装配和工作寿命试验,获得了予期的满意结果。随后,一方面在本厂试行精密铸造零件,另一方面试用上海钢研所正在研制的压延材料加工〔�〕。多年以来不断探索掌握它的特性和应用,已经陆续用于产品将近百种零件。虽然国外资料对此钢号有不少介绍,但我们的应用与之有不少差异。虽然我国已将此钢号定名为�������������、订人国标�热轧和锻制条钢�����一���铸件������一���,但是它的优异性能和实用价值尚未引起普遍的重视,依然研究不多、应用有限。因此结合我们的研究应用情况,择要概介,略谈体会,希望引起广泛兴趣,有利于加逮它的推广应用和深人研究。�、回收的���‘�分子量����,含量����沸点���士��、不纯物最高含量�不挥发物�������,水分��������,游离氯合格,游离酸������������,二硫化碳合格,碘试验合格,氯化物��������������,硫酸试验合格,醛。���,三氯甲烷�。��鉴于上述几种主要测定指标,完全能达到清洗仪表的要求。综合各种研究数据可绘制�一���固溶处理后随时效温度增高的组织变化,如图�。据图�可粗略推测,�一���沉淀硬化区间约从�����到�����杯四、耐蚀性能�一���抗大气和酸的化学能力一般地胜过马氏体不锈钢、略优于奥氏体不锈钢〔�〕。我厂精密铸造�������接头零件在氢氟酸酸洗时生锈,改用�一���后得到解决,也表明�一���具有较好的抗氢氟酸能力。����年用自炼、自锻�一���钢试样和数种结构钢镀铬试样对比试验,�一���的晚��织组��叩�。。����的�����������一�����。加热温度“��图�������时效组织耐湿热和耐盐雾性能均优于镀铬层。���年专题进行�一���表面氮化与否,以及氮化层磨削与否的耐蚀性对比试验,同时对比����������。数据列人表�,表明�一���加工表面�甲�一��的耐湿热和盐雾性能均大大优于未磨削的氮化表面。对于磨削至甲��的氮化表面,耐湿热性有所改善,但仍然远不及未氮化表面,同时耐盐雾性能反而更加差得多了。至于和����������相比�均系未氮化的加工表面�两种耐性约略相同。综上所述,�一���的耐蚀性能约略等同于耐蚀性能良好的铬镍奥氏体不锈钢。�了·��耐湿热和耐盐雾试验表�一�注�耐湿热试验设备����型湿热试验箱。条件�温度�”�,湿度���,工作�小时停�小时,连续七天。耐盐雾试验设备����型盐雾箱。条件�温度���,盐水浓��,盐雾沉降���毫升��公分·小时,工作�小时停��小时,连续七天。��五、力学性能试验绘制�了一���固溶处理后的时效硬化曲线如图�。�一撕上�一���在宽翩洲娅眺围内应用。例如美国波音飞机公司规范�������就使用五个强度级别,从最低的���一��到最高的���凌�一���表��。��一��强度级别��������表�时效��温度�。��时间�小时�...
