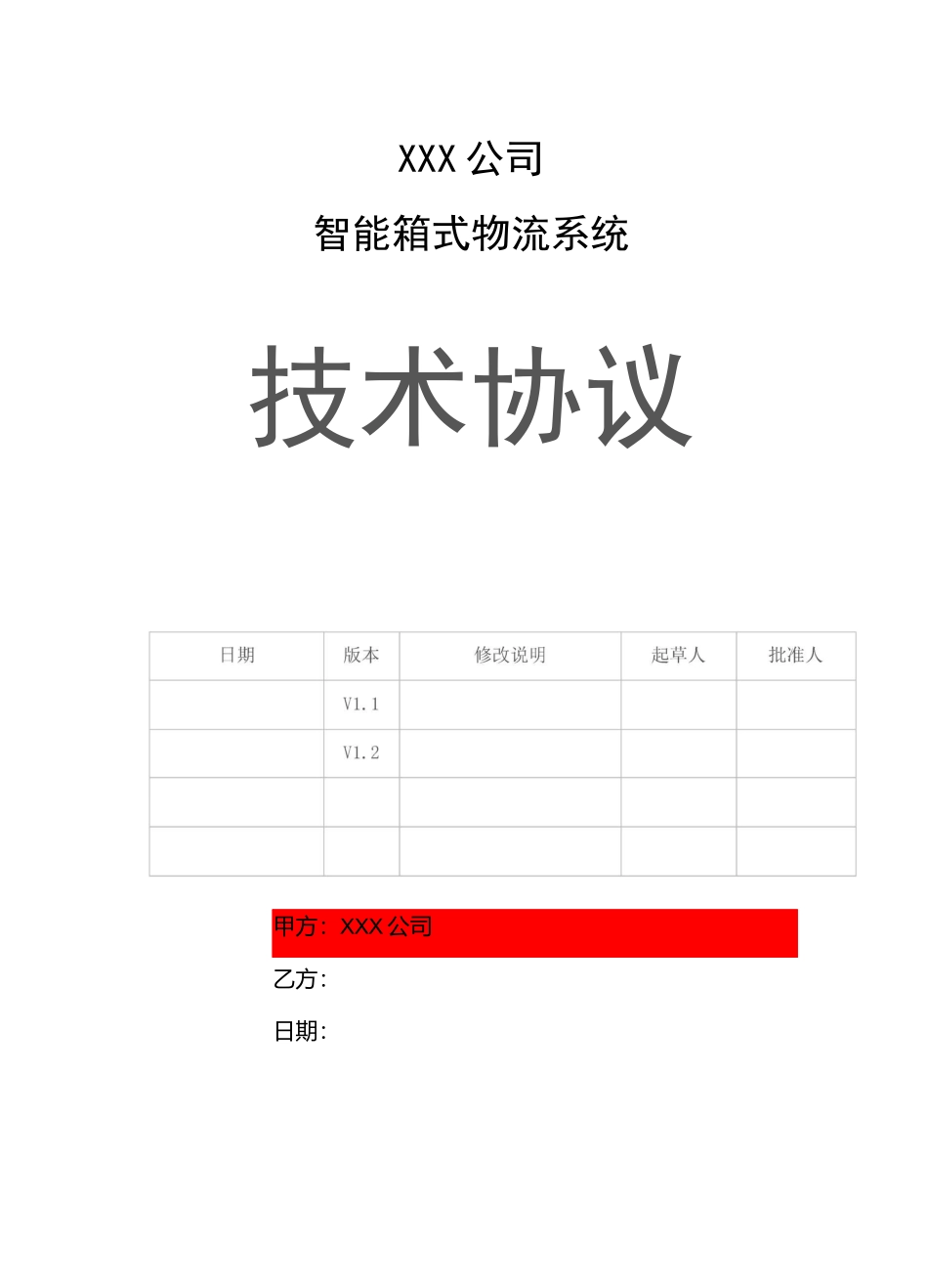

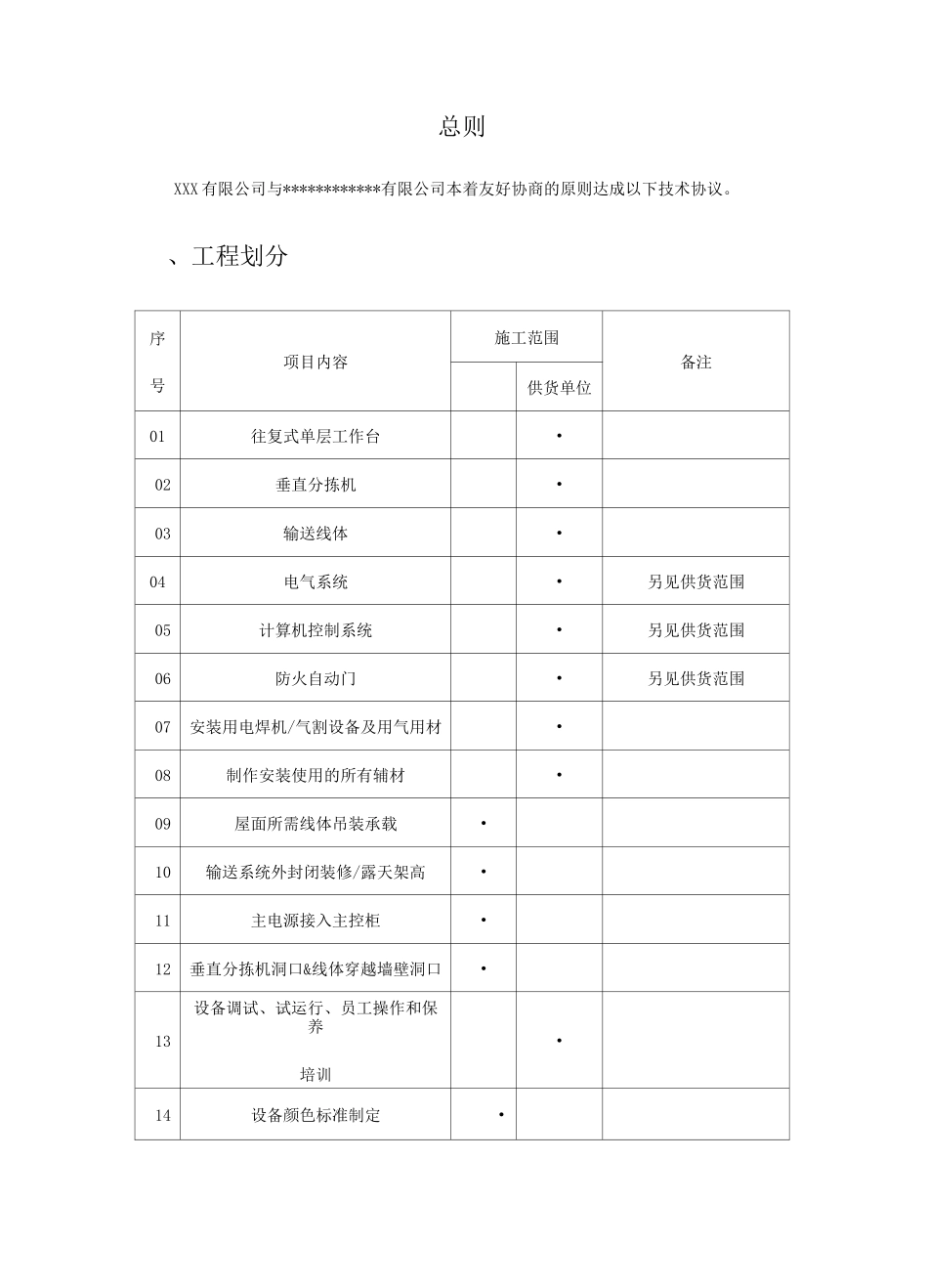

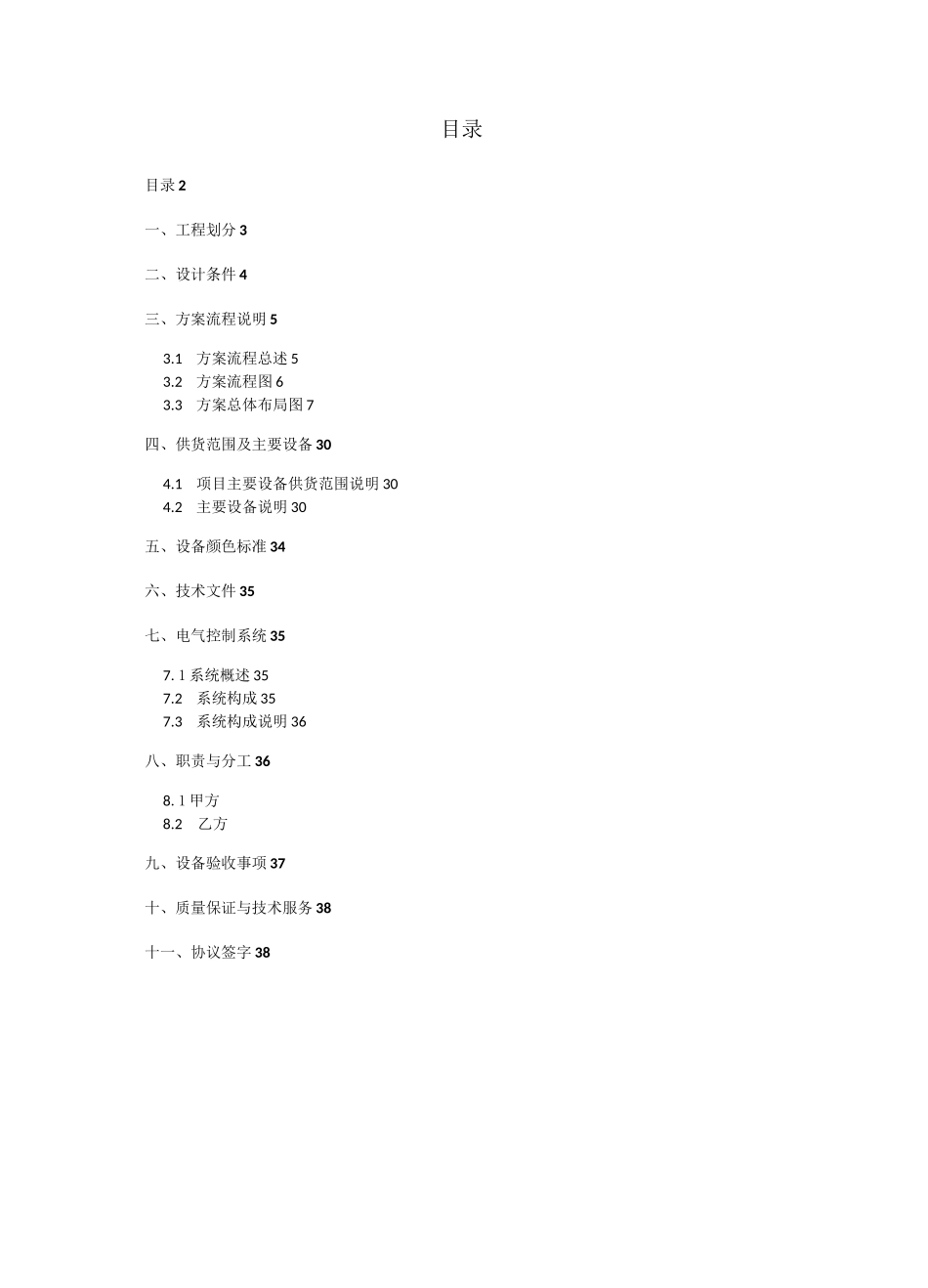

XXX公司智能箱式物流系统技术协议甲方：XXX公司乙方：日期：目录目录2一、工程划分3二、设计条件4三、方案流程说明53.1方案流程总述53.2方案流程图63.3方案总体布局图7四、供货范围及主要设备304.1项目主要设备供货范围说明304.2主要设备说明30五、设备颜色标准34六、技术文件35七、电气控制系统357.1系统概述357.2系统构成357.3系统构成说明36八、职责与分工368.1甲方8.2乙方九、设备验收事项37十、质量保证与技术服务38十一、协议签字38总则XXX有限公司与************有限公司本着友好协商的原则达成以下技术协议。、工程划分序号项目内容施工范围备注供货单位01往复式单层工作台•02垂直分拣机•03输送线体•04电气系统•另见供货范围05计算机控制系统•另见供货范围06防火自动门•另见供货范围07安装用电焊机/气割设备及用气用材•08制作安装使用的所有辅材•09屋面所需线体吊装承载•10输送系统外封闭装修/露天架高•11主电源接入主控柜•12垂直分拣机洞口&线体穿越墙壁洞口•13设备调试、试运行、员工操作和保养培训•14设备颜色标准制定•二、设计条件3.1作业时间系统运行时间：24小时/天3.2料箱规格和物流量1）外型尺寸：540mm（长）x320mm（宽）x320mm（高）；2）料箱+箱内物品：不大于50kg；3）料箱材质：PP；4）物流量：单个收发系统最大发送量为300箱/小时。3.3安装参数3.3.1环境温度：-5°C〜40°C；相对湿度：W80%（不结露）；3.3.2各设备电源由甲方提供至乙方指定的控制柜的开关上端,动力电源采用三相五线制（380VAC±10%,50HZ±1HZ）,辅助电源为单相220VAC±10%,50HZ±1HZ。控制电压:DC24V（电磁阀、开关）；（总功率后期由乙方提供）3.3.3设备使用时间：24小时/天,7天/周；3.3.4适用的安装现场的尺寸要求。3.4土建实施方面甲方负责项目土建设计及施工，墙体、地坪、排水、通风、照明、施工，消防设计及施工，供电电源引入，井道开洞、墙体开洞、屋面承载加固、封闭装修、露天部分架高处理等。3.5标准及规范方案设计时采用和执行以下技术标准和规范（以最新公布的版本为准）。•GB50009-2001建筑结构荷载规范；•GB50018-2002冷弯薄壁钢结构技术规范；•GB50017-2003钢结构设计规范；•GB50011-2001建筑抗震设计规范；•GB2894-1996安全标志。三、方案流程说明3.1方案流程总述洁物传输流程：将周转箱放入消毒供应中心的洁物发送站点，料箱自动进入洁物传输系统，传送至新大楼6楼的洁物接收站点（拆包间）。拆包间内人工接收物流传输线运送来的洁物，从周转箱内取出洁物，拆包并分发各处使用，周转箱随洁物一同进行周转。污物传输流程：所有污物在7楼打包间进行集中打包，同时将污物放入随行的周转箱内。污物经人工运送至7楼的走廊处，将周转箱放入污物发送站点，料箱自动进入污物传输系统，直至到达消毒供应中心污物接收处的站点。消毒供应中心的污物接收站点接收来的污物及存放污物的周转箱，周转箱与污物一同进入消毒程序，直至到达东北角的洁物发送站点,对^物及彳亍圭首分智艇传输自笈送工打包<［亏染取出洁浄物品后,按储感持症程.砖辅辑应忤自动取出洁痒打包装消毒供应智能传蠟垂直分接收工传输垂直分垂直分发送工搖」口完成一个物流发送、接收循环。方案中，周转箱始终随所载洁物或污物进行一同周转。如现实中不能实现同时周转则需将接收站点取物后遗留下的周转箱，使用人工运送至发送站点。3.2方案流程图3.3方案总体布局图图中紫色线体为洁物收发系统，绿色线体为污物收发系统。i■小■I//1rr四、供货范围及主要设备4.1项目主要设备供货范围说明序号设备数量备注1垂直分拣机4台2垂直分拣机之间输送系统1套3电气控制系统1套4智能化软件调度管理系统1套5包装、运输1套6安装、调试、售后1套本协议仅包含机械及控制系统、不包含与医院软件系统对接4.2主要设备说明输送设备主要包括：驱动辊筒输送机、皮带输送机、90度传动辊筒输送机、垂直分拣机等。4.3驱动辊筒输送机1)驱动辊筒采用多楔带式传动焊接辊筒，表面镀锌处理，滚筒外径为50毫米，采用国内一线品牌产品，经久耐用。2)输送机主体框架和侧面挡边均采用一体式铝型材结构，外表简洁大方，侧面安装有耐磨挡...
