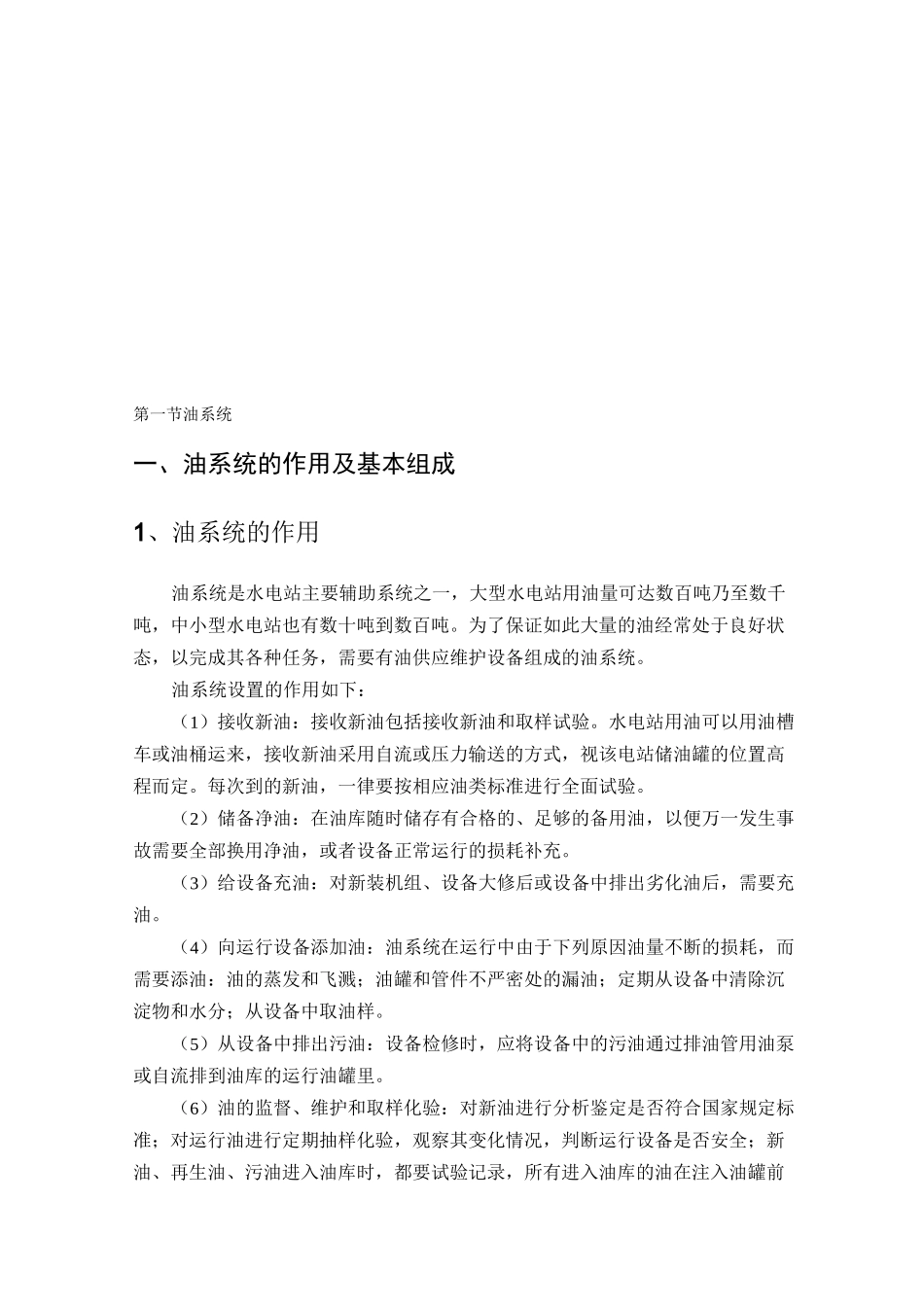

第一节油系统一、油系统的作用及基本组成1、油系统的作用油系统是水电站主要辅助系统之一，大型水电站用油量可达数百吨乃至数千吨，中小型水电站也有数十吨到数百吨。为了保证如此大量的油经常处于良好状态，以完成其各种任务，需要有油供应维护设备组成的油系统。油系统设置的作用如下：（1）接收新油：接收新油包括接收新油和取样试验。水电站用油可以用油槽车或油桶运来，接收新油采用自流或压力输送的方式，视该电站储油罐的位置高程而定。每次到的新油，一律要按相应油类标准进行全面试验。（2）储备净油：在油库随时储存有合格的、足够的备用油，以便万一发生事故需要全部换用净油，或者设备正常运行的损耗补充。（3）给设备充油：对新装机组、设备大修后或设备中排出劣化油后，需要充油。（4）向运行设备添加油：油系统在运行中由于下列原因油量不断的损耗，而需要添油：油的蒸发和飞溅；油罐和管件不严密处的漏油；定期从设备中清除沉淀物和水分；从设备中取油样。（5）从设备中排出污油：设备检修时，应将设备中的污油通过排油管用油泵或自流排到油库的运行油罐里。（6）油的监督、维护和取样化验：对新油进行分析鉴定是否符合国家规定标准；对运行油进行定期抽样化验，观察其变化情况，判断运行设备是否安全；新油、再生油、污油进入油库时，都要试验记录，所有进入油库的油在注入油罐前均需要通过压滤机或真空滤油机，以保证输油管和储油罐的清洁；对油系统进行技术管理，提高运行水平。（7）油的净化处理。（8）废油的收集及处理：废油需要按牌号分别收集、储存于专用的油罐中，不允许废油与润滑脂相混，以免再生时带来困难，废油应尽快送到油务管理部门进行再生处理。2、油系统的组成水电站油系统对电站安全、经济运行有着重要的意义。油系统是用管网将用油设备与储油设备、油处理设备连接成一个油务系统。油系统由以下部分组成（1）油罐：储存临时的废油和净油以及当机组检修时、油净化时的油；（2）油处理设备：设有净油设备及输送设备如油泵、压力滤油机、滤纸烘箱、真空净油机、真空泵、油过滤器等；（3）油化验设备：设有化验仪器、设备、药物等；（4）油吸附设备：用于变压器的硅胶吸附器；（5）管网：油系统设备及用户连接起来的管道系统；（6）测量及控制元件：用以监视和控制用油设备的运行情况；元件有温度信号器、压力信号器、油位信号器、油混水信号器等。3、水电站用油种类及作用水电站机电设备在运行中，如调速器操作，机组及辅助设备润滑，电气设备绝缘和消弧等，都需要各种性能的油品。由于设备的特性、要求和工作条件不同，使用油的种类和作用也不同。水电站用油通常分为润滑油和绝缘油两大类。前者包括润滑油和润滑脂两类。润滑油分为：（1）透平油，又称汽轮机油。在GB11120-89《透平油（汽轮机油）》中，国产透平油有32#、46#、68#和100#四种牌号，牌号的数值表示油在40°C时的运动粘度（单位为：mm2/s）。目前水电站常用的国产透平油牌号有32#和46#两种，且通常选择防锈型的。透平油在设备中的主要作用是润滑、散热和液压操作，在机组轴承中的作用是润滑和散热，在调速系统以及进水阀、调压阀、液压操作阀中是传递能量的介质，实现液压操作。（2）机械油，俗称机油。机械油的粘度较透平油大，主要供电动机、水泵轴承、机修设备和起重机等润滑用。机械油牌号主要表示其粘度的大小，由于不同地域，不同季节对机械油的粘度要求不同，机械油牌号主要分为冬季用油牌号、夏季用油牌号以及冬夏季通用油牌号，其中用得较多的是5W/40(适用气温-25〜+40°C)。(3)压缩机油。除供活塞式空气压缩机润滑外，还承担活塞与气缸壁间的密封作用。它能在温度tW180C的高温下正常工作。(4)润滑脂，俗称黄油。供滚动轴承及机组中具有相对运动部件之间的润滑，也对机组部件起防锈作用。润滑脂有各种类型，其中锂基润滑脂的剪切安定性、耐热性、抗水性和防锈性均较好，价格适中，在水电站中广泛应用。绝缘油主要用于水电站电气设备中，作用是绝缘、散热和消弧。水电站常用的绝缘油有：(1)变压器油。用于变压器及电流、电压互感器，起到绝缘和散热作用。(2)开关油。用于断...
