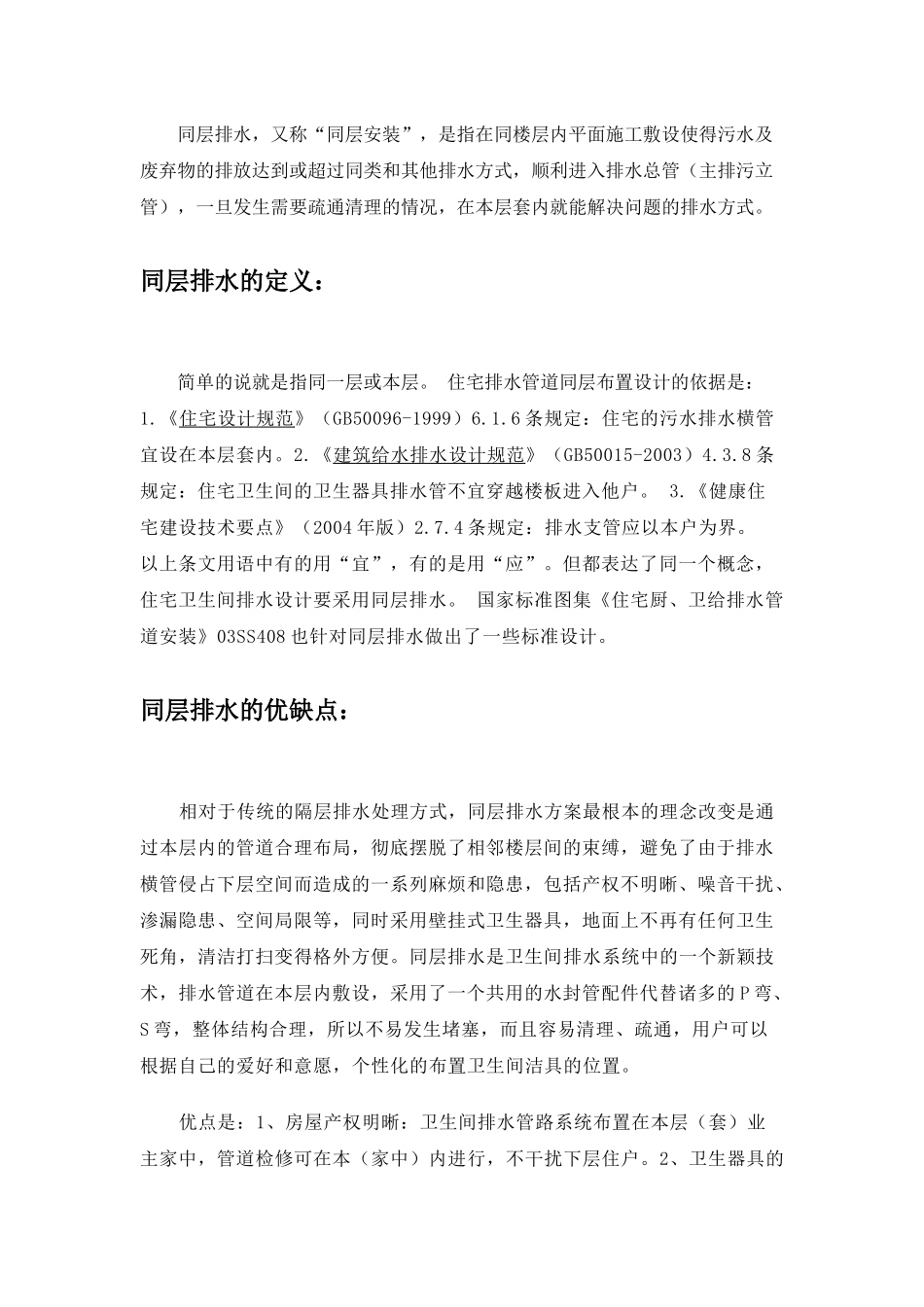

同层排水，又称“同层安装”，是指在同楼层内平面施工敷设使得污水及废弃物的排放达到或超过同类和其他排水方式，顺利进入排水总管（主排污立管），一旦发生需要疏通清理的情况，在本层套内就能解决问题的排水方式。同层排水的定义：简单的说就是指同一层或本层。住宅排水管道同层布置设计的依据是：1.《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。2.《建筑给水排水设计规范》（GB50015-2003）4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。3.《健康住宅建设技术要点》（2004年版）2.7.4条规定：排水支管应以本户为界。以上条文用语中有的用“宜”，有的是用“应”。但都表达了同一个概念，住宅卫生间排水设计要采用同层排水。国家标准图集《住宅厨、卫给排水管道安装》03SS408也针对同层排水做出了一些标准设计。同层排水的优缺点：相对于传统的隔层排水处理方式，同层排水方案最根本的理念改变是通过本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等，同时采用壁挂式卫生器具，地面上不再有任何卫生死角，清洁打扫变得格外方便。同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，整体结构合理，所以不易发生堵塞，而且容易清理、疏通，用户可以根据自己的爱好和意愿，个性化的布置卫生间洁具的位置。优点是：1、房屋产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户。2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。现在由旧式P弯和S弯产生而其自身无法克服的弊端，我们的同层安装排水方式可以全部解决。同层排水安装方式：同层排水安装方式旨在同层排水的基础上，根据不同的卫生间布局，合理的敷设管道，达到有效的排水排污标准的安装方式。1、从墙体结构安装方式上分为三种不同的方式：①降板：即采用卫生间楼板（或局部楼板）下沉的方式。②墙排（以管道隐弊安装系统为主要特征）方式。③垫层式。（1）降板（现常用为TTC式）：卫生间下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下层（局部）300mm作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面。01SJ914图集指出，采用这种方式时，应该使用一种叫“多功能专利地漏”的管配件。现有的降板通常是指卫生间的一次防水层面，低于客厅毛坯层面。用数据来区分有：350mm，450mm不等。同层降板为：200mm，同比降板为350mm，450mm等方式净空高度可提高200mm-300mm，少回填200mm-300mm。回填量小、密实度有保证，省工省料，土建综合成本小，堵漏维修方便，卫生间无须吊顶，增加了整体净空高度，更重要的是减少了楼体的承载负荷。（2）墙排，由欧洲引入，是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。目前很多高档住宅选用了此种排水方式，同层排水主要构成件为：立管、支管、隐蔽式水箱及地漏等。（3）垫层式：指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改选中不得已...
