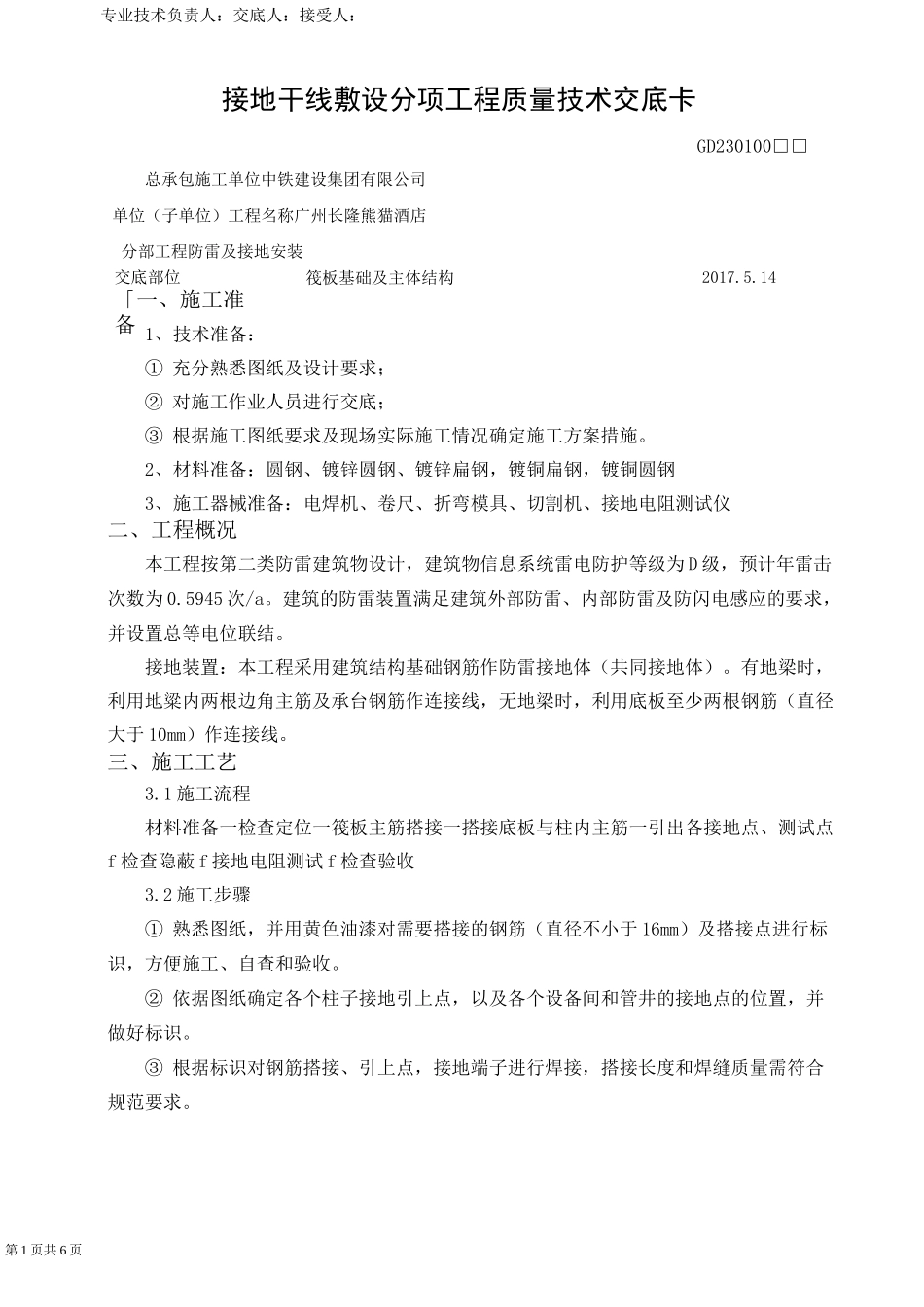

接地干线敷设分项工程质量技术交底卡GD230100□□总承包施工单位中铁建设集团有限公司单位（子单位）工程名称广州长隆熊猫酒店分部工程防雷及接地安装专业技术负责人：交底人：接受人：第1页共6页1、技术准备：①充分熟悉图纸及设计要求；②对施工作业人员进行交底；③根据施工图纸要求及现场实际施工情况确定施工方案措施。2、材料准备：圆钢、镀锌圆钢、镀锌扁钢，镀铜扁钢，镀铜圆钢3、施工器械准备：电焊机、卷尺、折弯模具、切割机、接地电阻测试仪二、工程概况本工程按第二类防雷建筑物设计，建筑物信息系统雷电防护等级为D级，预计年雷击次数为0.5945次/a。建筑的防雷装置满足建筑外部防雷、内部防雷及防闪电感应的要求，并设置总等电位联结。接地装置：本工程采用建筑结构基础钢筋作防雷接地体（共同接地体）。有地梁时，利用地粱内两根边角主筋及承台钢筋作连接线，无地梁时，利用底板至少两根钢筋（直径大于10mm）作连接线。三、施工工艺3.1施工流程材料准备一检查定位一筏板主筋搭接一搭接底板与柱内主筋一引出各接地点、测试点f检查隐蔽f接地电阻测试f检查验收3.2施工步骤①熟悉图纸，并用黄色油漆对需要搭接的钢筋（直径不小于16mm）及搭接点进行标识，方便施工、自查和验收。②依据图纸确定各个柱子接地引上点，以及各个设备间和管井的接地点的位置，并做好标识。③根据标识对钢筋搭接、引上点，接地端子进行焊接，搭接长度和焊缝质量需符合规范要求。交底部位「一、施工准备筏板基础及主体结构2017.5.14专业技术负责人:交底人:接受人:第2页共6页交底部筏板基础及主体结2017.5.1-④对已完成施工区域进行自检，查缺补漏。3.3施工要点①焊接时按施工规范及工艺要求，搭（焊）接处应满焊，焊缝应均匀，无气孔、虚焊和咬边等现象，且双面施焊。搭接长度须满足规范要求。B6交底部筏板基础及主体结2017.5.1A-A離专业技术负责人:交底人:接受人:第3页共6页②按照图示位置及做法预留各强弱电井、配电室接地线，并引至图示指定位置。引上点及预留测试点做法交底部筏板基础及主体结2017.5.1接。专业技术负责人:交底人:接受人:第4页共6页地下室部分施工完毕后，对每个防雷测试点及接地点进行接地电阻测试，保证每处接地电阻值不大于1欧姆。若实测值大于1欧姆，需增加人工接地极。预制管桩防雷做法C-C刮面⑤从首层起每二层设置均压环，并与该层外墙上的所有金属窗、构件、引下线连引下线与均压环焊接时上下需为同两根主筋，切不可任意选取。必Li闊帖•隹中牝腓Millet避^^解皿熾於肉巳鹹肠；一球雀应咖牌助攒働赫師咖肘就刪t蜒，閃㈱#23-2^■•㈣E■躺基腸荽条锢接地干线敷设分项工程质量技术交底卡GD230100□□专业技术负责人:交底人:接受人:第5页共6页接地干线敷设分项工程质量技术交底卡GD230100□□专业技术负责人：交底人：接受人：第6页共6页总承包施工单位中铁建设集团有限公司单位（子单位）工程名称广州长隆熊猫酒店分部工程防雷及接地安装交底部位筏板基础及主体结构日期2017.5.14交底内容⑥进出建筑物的金属管道及金属套管，在进出建筑物处就近接到防雷接地装置上。4.质量标准4.1接地测试点数量、位置按照图纸执行，接地电阻值必须符合设计要求。4.2钢筋焊接时搭接长度为6Dcm,双面施焊；钢筋与热镀锌扁钢搭接长度漑cm,三面施焊。4.3焊接处光滑，无焊渣、漏焊现象。5.安全文明施工及成品保护5.1坚持“安全第，预防为主”的原则，施工前对操作人员进行安全培训和安〔交底，自觉遵守项目部的相关规定。5.2操作工人严禁酒后上岗，施工现场禁止吸烟。5.3施工现场保持清洁，做到工完场清。5.4使用电焊焊接时，远离易燃易爆物品，用铁板遮挡焊星飞溅并配备灭火器。5.5使用电焊机前，需提前一天到项目部开具动火证。接地干线敷设分项工程质量技术交底卡GD230100□□专业技术负责人：交底人：接受人：第7页共6页
