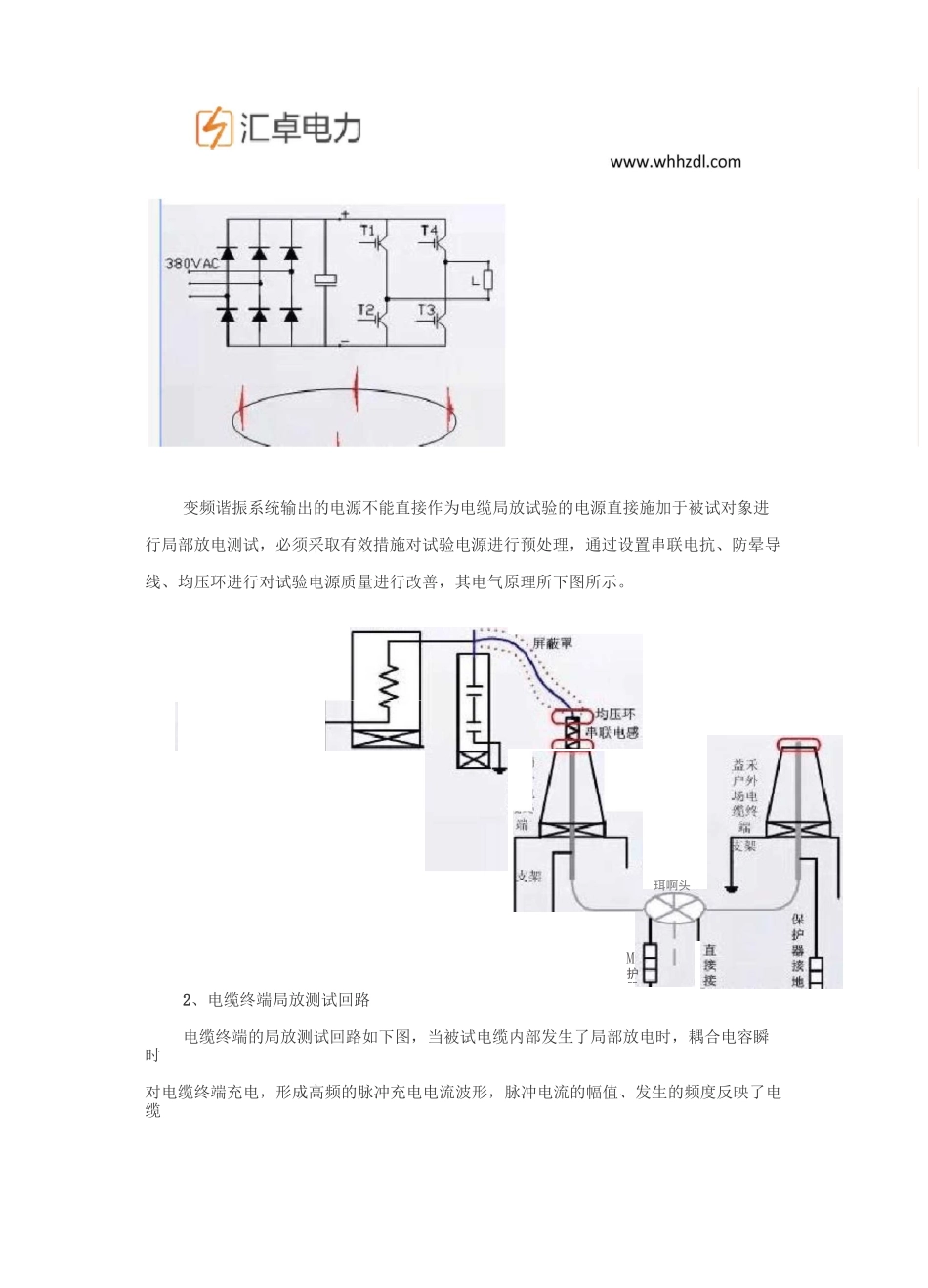

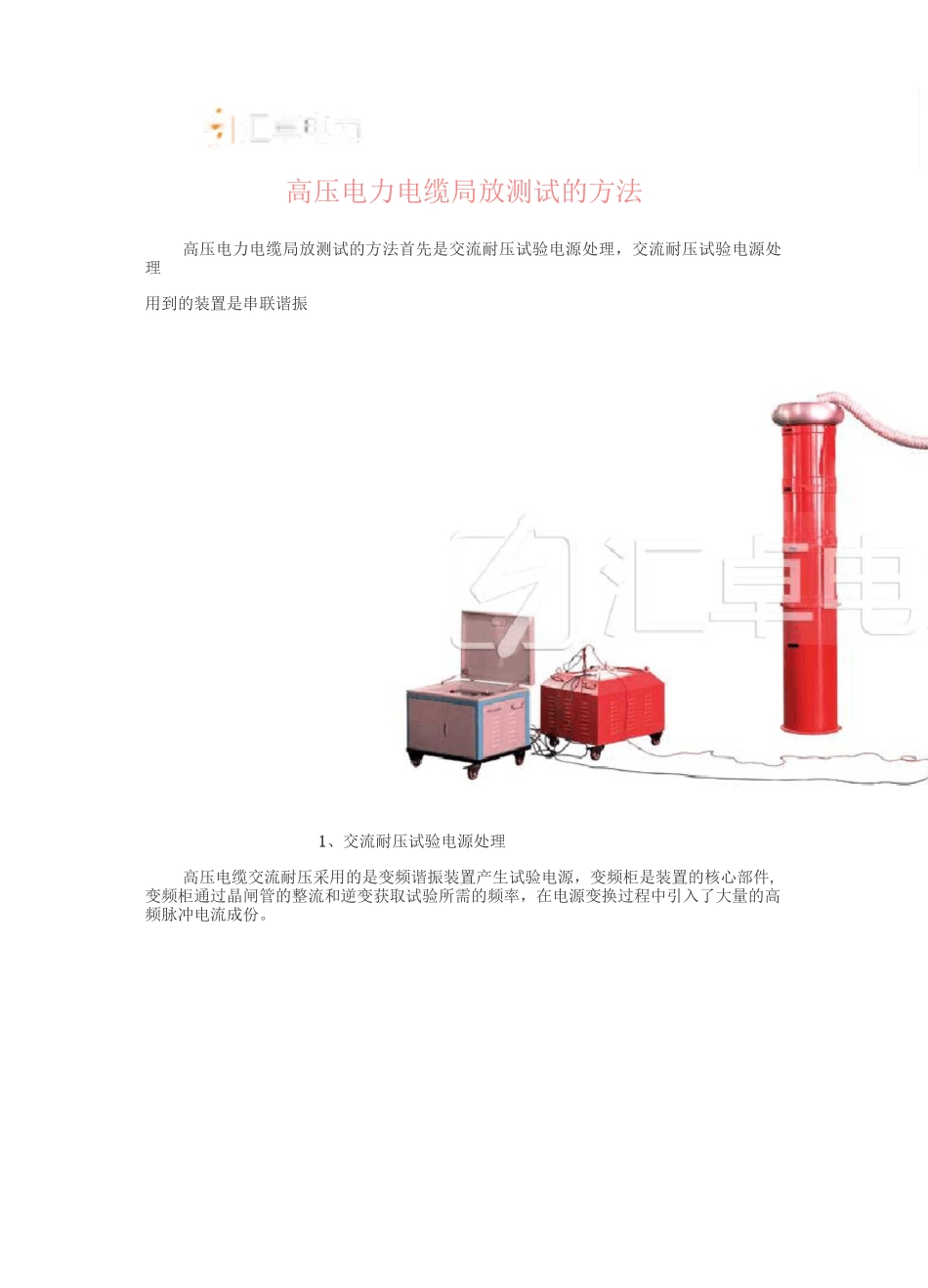

©汇卓电力m高压电力电缆局放测试的方法高压电力电缆局放测试的方法首先是交流耐压试验电源处理，交流耐压试验电源处理用到的装置是串联谐振1、交流耐压试验电源处理高压电缆交流耐压采用的是变频谐振装置产生试验电源，变频柜是装置的核心部件,变频柜通过晶闸管的整流和逆变获取试验所需的频率，在电源变换过程中引入了大量的高频脉冲电流成份。变频谐振系统输出的电源不能直接作为电缆局放试验的电源直接施加于被试对象进行局部放电测试，必须采取有效措施对试验电源进行预处理，通过设置串联电抗、防晕导线、均压环进行对试验电源质量进行改善，其电气原理所下图所示。2、电缆终端局放测试回路电缆终端的局放测试回路如下图，当被试电缆内部发生了局部放电时，耦合电容瞬时对电缆终端充电，形成高频的脉冲充电电流波形，脉冲电流的幅值、发生的频度反映了电缆珥啊头M护器©汇卓电力www.whhzdl.com内部局部放电的严重程度，通道1、通道2两个传感器将局放信号传送至局放诊断系统进行分析处理。、!工牛电甞到局放的脉冲电流信1C环P©汇卓电力www.whhzdl.com©汇卓电力www.whhzdl.com©汇卓电力www.whhzdl.comSPD局放检测系统的信号处理主要由硬件实现，信号波形保持较真实。检测时信号经电容臂从电缆终端耦合，通过传感器PDD将信号检取，送到高通滤波器HPF滤波，再送到局放测试主机PDM，通过一系列的滤波、放大及模、数转换等处理，去除干扰信号，得到S汇卓电力om所需信号送至后台分析软件进行判定,主要是从频率f、相位e、频度n、电量q、时间t五个因素判断，在软件上可以清楚地看到这几个量的大小，以及之间的相互关系，通过它们之间的关系，对存在的可疑局放的可能性作一个分析。••局放诊断系统侧重于由软件实现对信号的分析处理，具备频谱分析功能，在频谱图上可连续自由选择滤波器中心频率及带宽，屏蔽干扰信号的影响，通过调节触发电平的大小在定程度上可排除干扰因素。PDCHECK诊断系统与前面两个系统的优势在于没有设置带通滤波器来排除干扰信号的影响，而是对超过触发电平的所有脉冲信号进行分析，计算出每个脉冲的脉冲宽度及中心频率，根据这两个特征量将脉冲进行分类，采取这种方式可以最大限度的排除干扰，得到真实局放信号的幅值会较大，检测灵敏度好。
