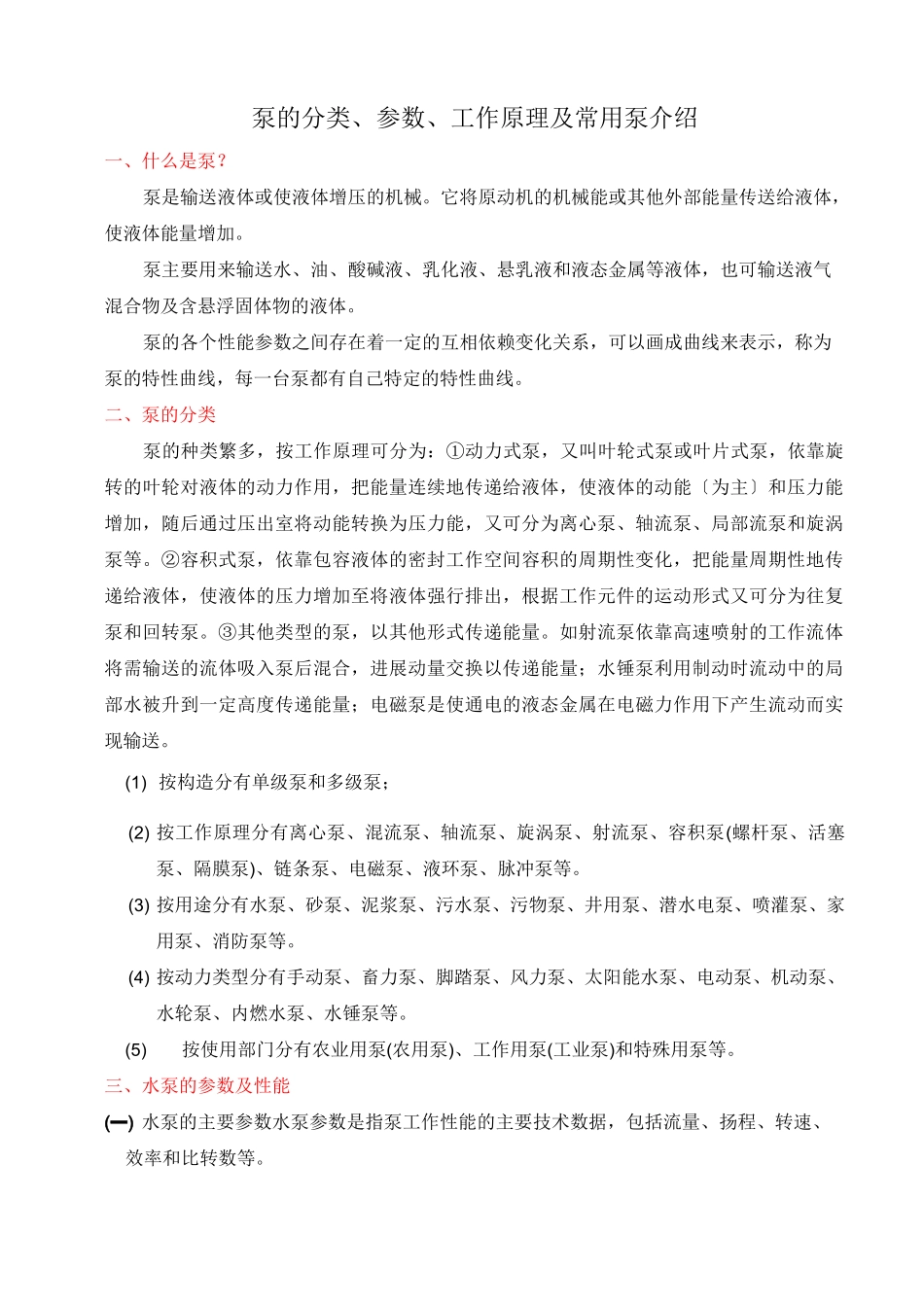

泵的分类、参数、工作原理及常用泵介绍一、什么是泵？泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液气混合物及含悬浮固体物的液体。泵的各个性能参数之间存在着一定的互相依赖变化关系，可以画成曲线来表示，称为泵的特性曲线，每一台泵都有自己特定的特性曲线。二、泵的分类泵的种类繁多，按工作原理可分为：①动力式泵，又叫叶轮式泵或叶片式泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能〔为主〕和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心泵、轴流泵、局部流泵和旋涡泵等。②容积式泵，依靠包容液体的密封工作空间容积的周期性变化，把能量周期性地传递给液体，使液体的压力增加至将液体强行排出，根据工作元件的运动形式又可分为往复泵和回转泵。③其他类型的泵，以其他形式传递能量。如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合，进展动量交换以传递能量；水锤泵利用制动时流动中的局部水被升到一定高度传递能量；电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。(1)按构造分有单级泵和多级泵；(2)按工作原理分有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵(螺杆泵、活塞泵、隔膜泵)、链条泵、电磁泵、液环泵、脉冲泵等。(3)按用途分有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。(4)按动力类型分有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。(5)按使用部门分有农业用泵(农用泵)、工作用泵(工业泵)和特殊用泵等。三、水泵的参数及性能(一)水泵的主要参数水泵参数是指泵工作性能的主要技术数据，包括流量、扬程、转速、效率和比转数等。1、流量Q流量是泵在单位时间内输送出去的液体量〔体积或质量〕。体积流量用Q表示，单位是：m3/s,m3/h,1/s等。质量流量用Qm表示，单位是：t/h,kg/s等。质量流量和体积流量的关系为：Qm=pQ式中p液体的密度〔kg/m3,t/m3〕，常温清水p=1000kg/m3。2、扬程H泵的扬程是指单位重量的液体通过泵所增加的能量。以H表示，本质上就是水泵可以扬水的高度，又叫总扬程或全扬程。单位为米液柱高度，习惯上省去“液柱〃，以米(m)表示。泵的总扬程由吸水扬程与出水扬程两局部组成，因此总扬程=吸水扬程=出水扬程但由于水流经过管路时受到各种阻力而减少了泵的吸水扬程和出水扬程，因此吸水扬程=实际吸水扬程+吸水损失扬程出水扬程=实际出水扬程+出水损失扬程损失扬程=吸水损失扬程+出水损失扬程总扬程=实际扬程+损失扬程由于水泵铭牌上标明的扬程是上述水泵的总扬程，因此不能误认为铭牌上的扬程是实际扬程数值，水泵的实际扬程都比水泵铭牌上的扬程数值小。因此在确定水泵扬程时，这一点要特别注意。否那么，假设只按实际扬程来确定水泵的扬程，订购来的水泵扬程就低了，那可能会降低水泵的效率，甚至打不上水来。损失扬程与管路上的水管和附件种类(低阀、闸阀、逆止阀、直管、弯管)、数量、水管内径、管长、水管内壁粗糙程度以及水泵流量等都有亲密关系，这一点在管路设计和选配水管和附件时也应注意。3、转速n转速是指泵叶轮每分钟的转数，以n表示，单位为转/分(r/min)。每台泵都有一定的转速，不能随意进步或降低，这个固定的转素称为额定转速，水泵铭牌上标定的转速即为额定转速。如泵运转超过额定转速，不但会引起动力机超载或转不动，而且泵的零部件也容易损坏；转速降低，泵的效率就会降低，影响水泵的正常工作。4、比转数(ns)在前述水泵型号中，有些型号的组成局部有比转数这个参数。比转数与转速是两个概念，水泵的比转数，简称比速，常用符号为ns。水泵的比转数是指一个假想的所谓标准水泵叶轮的转数，这个假想的水泵与真实水泵的叶轮各局部都几何相似，而在消耗功率为千瓦、扬程为1米、流量为立方米/秒时所具有的转数。叶轮形状一样或相似的水泵比转数一样，叶轮形状不一样或不相似的水泵比转数不一样。如轴流泵比转数比混流泵大，混流泵...
