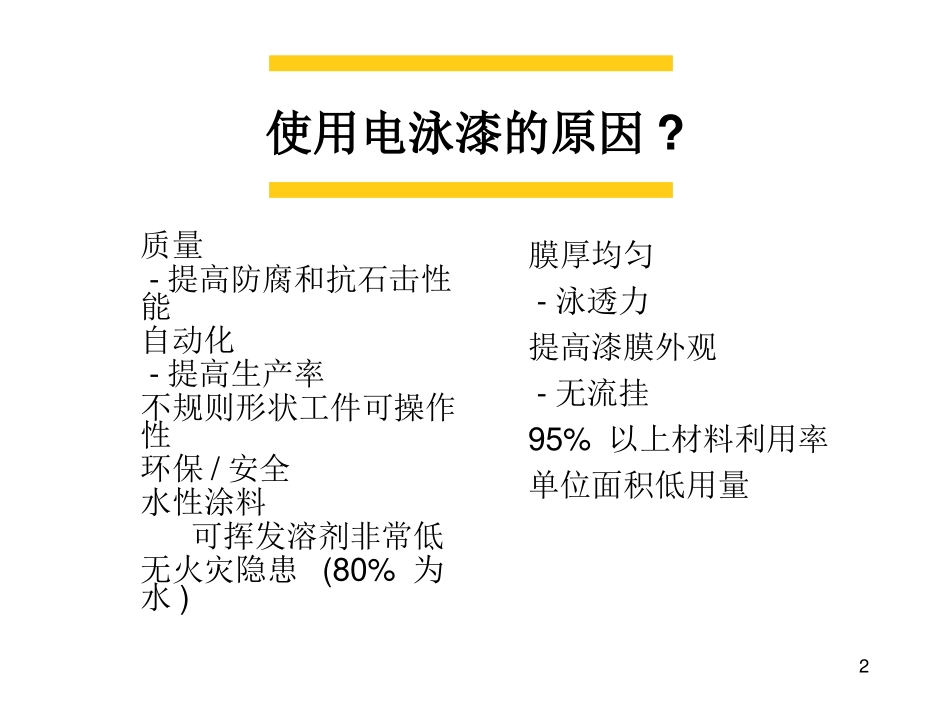

1电泳漆基础知识Mar,20122使用电泳漆的原因?•质量-提高防腐和抗石击性能•自动化-提高生产率•不规则形状工件可操作性•环保/安全•水性涂料可挥发溶剂非常低•无火灾隐患(80%为水)•膜厚均匀-泳透力•提高漆膜外观-无流挂•95%以上材料利用率•单位面积低用量3电泳漆的局限性-环氧链在紫外线照射下裂解-外表面要求涂漆-特定漆膜颜色-要求占地面积-高初始投资4什么是电泳漆?5电泳产品和工艺阴极电泳漆•一种水性聚合物-酸极化•一种颜料浆–包含防腐颜料(为特定树脂所“包裹”)•包含多种溶剂–水溶性•包含DI水或RO水6一加伦电泳槽液7树脂8典型环氧树脂分子结构环氧树脂形成电泳漆膜主框架,并提供:漆膜硬度,柔性,附着力;湿膜电阻,包裹颜料等性能.9典型树脂混合•主树脂•缩孔控制树脂•流平控制树脂•增塑剂•溶剂•80-85%•6-10%•0-5%•2-5%•0-2%10成膜原理(阴极树脂)(-)cathode(+)anodeHOeOH12H2--2HOH12O+2e22-2cations-anions+OHsolubleinsolubleprecipitatesoncathodeNHN11颜料浆12颜料浆组成13颜料组成•TitaniumDioxide•炭黑•DBTO(氧化二丁基锡)•硅酸盐14循环系统的主要作用•搅拌–避免沉积•过滤–除去灰粒•制冷–保持温度•超滤–提供洗液•阳极–保持电导1516槽液循环17槽液循环18192021槽液循环22置换槽23泵,过滤网,过滤器24热交换器25清洗系统26闭环27循环喷淋28浸洗29清洗系统30超滤系统主要作用•提供闭环清洗超滤液•提供滤出水溶性污染物的方法31超滤膜功能•提取水及小分子•保留大分子物质(树脂和颜料)32超滤系统33阳极系统34阳极盒35板式阳极结构36阳极系统37供电系统38电泳基理39供电系统40带电入槽41顶部阳极42泳透力电泳漆在电场力的作用下到达复杂金属凹陷区域深处的实际效果43夹板泳透力44方箱泳透力45影响泳透力的因素槽液电导•施工电压•槽液温度槽液P/B•通电时间46影响泳透力的因素施工电压47影响泳透力的因素槽液电导48影响泳透力的因素槽液温度49影响泳透力的因素P/B50影响泳透力的因素通电时间51变化槽液电导提高槽液电导降低施工电压升高施工电压降低槽液温度升高槽液温度降低通电时间增加通电时间减少槽液固含增加槽液固含减少湿膜电阻提高湿膜电阻降低槽液P/B提高槽液P/B降低泳透力+-+--++-+-+-+-外表面膜厚+-+-+-+-+--+-+影响泳透力的因素52电泳烤炉53基本设计•在烤炉入口1/3处辐射墙•其余2/3长度为对流保温段•燃气–直燃式或间接式•5-8分钟升温区•20%-35%新鲜空气混合54漆膜烘烤要求20分钟@177°C(金属)5556常见缺陷•流挂•水斑•脏粒•缩孔•重金属区欠烘烤-门柱-铰链-脚踏板过烘烤57水斑•不良导水•出槽喷淋•升温斜率58脏粒•从车身带入•来自车身吊具•输送链•接油盘•槽液循环不良•槽液过滤不充分•来自烤炉•环境空气59缩孔•折边油•输送链润滑油/脂•低P/B•不兼容冲压油60问题解决问题原因解决方案主槽脏粒细菌环境杀菌剂适量补加酸金属颗粒从车身车间带入加强内部清洗加强前处理过滤在前处理电泳系统安放磁棒电火花清洁铜排清洁触头加宽接油盘61问题解决问题原因解决方案主槽脏粒颜料颜料沉积加料前搅拌搅拌前加10%水低槽液转换率加料过快2-3GPM齿轮泵/叶片泵柱塞泵/隔膜泵颜料加料系统加酸专用加料系统加料加料线太长加入循环管路加料槽停止搅拌加料槽为电泳漆/水所稀释置换新鲜颜料62问题解决问题原因解决方案主槽脏粒树脂变性树脂清洁树脂储存槽树脂加料系统加酸专用加料系统加料泡沫泡沫吸附颗粒查明泡沫来源离析碱性D.I水控制水源电导小于25微欧主槽加入浓缩的杀菌剂将杀菌剂加入超滤系统B20加入浓缩的杀菌剂事先稀释机械剪切提高流量更换过滤袋主槽金属去除金属修补槽衬主槽PH值太高加酸63问题解决问题原因解决方案主槽脏粒过滤过滤袋尺寸太大减少尺寸过滤袋破裂适时更换过滤袋过滤网错位清理设备提高设备强度64问题解决问题原因解决方案最后一道清洗后的松散脏粒水平面灰粒浸槽太赃置换清洁改良循环改良过滤停止循环去除灰粒出口洁净喷淋D.I.循环喷淋泥浆D.I.循环槽杀菌UF液太赃清洁槽壁和蓬顶改良超滤细菌控制65问题解决问题原因解决方案外观橘皮膜厚太高降低膜厚核查槽温核查链...
