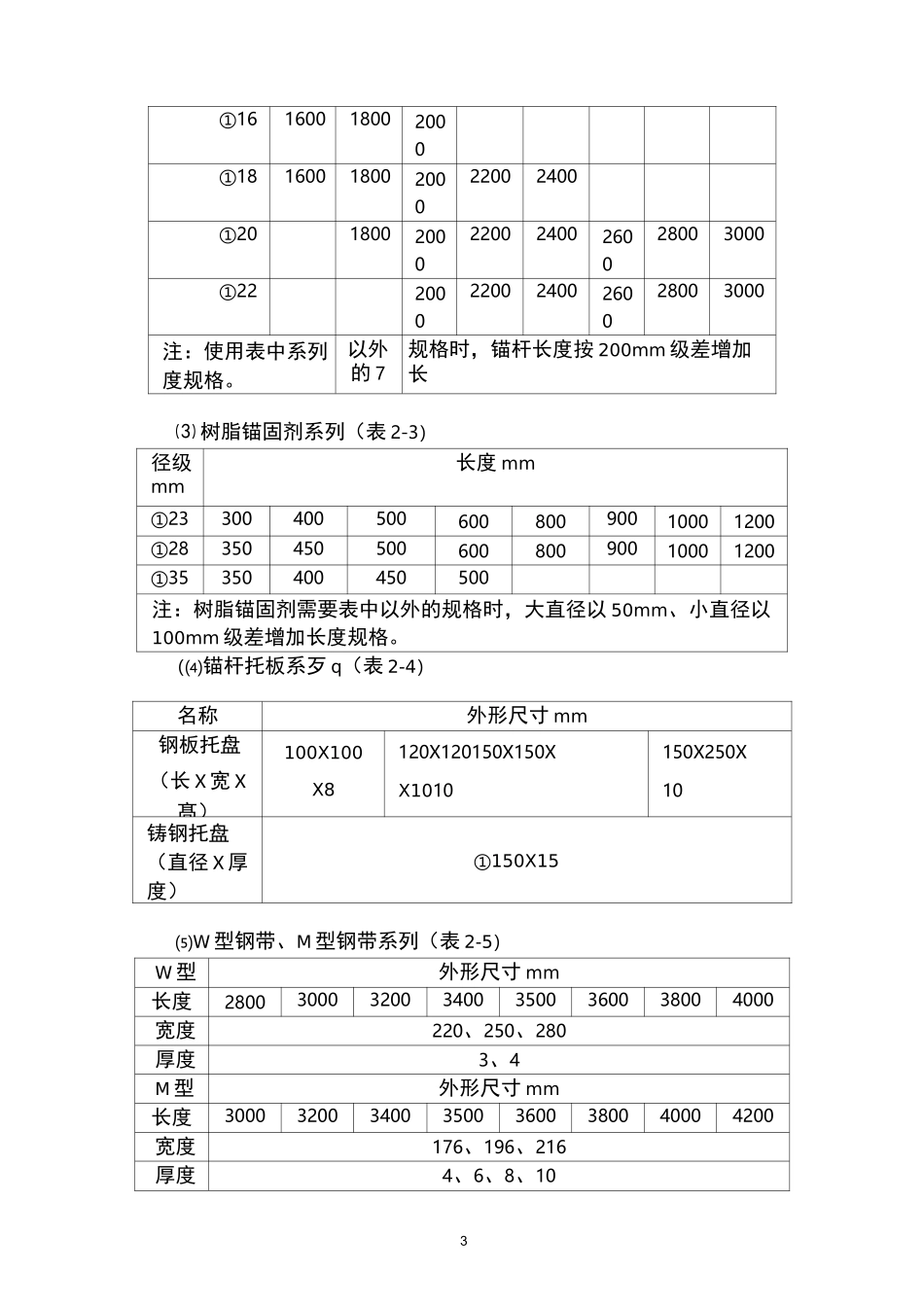

1巷道支护技术规范1．总则1．1为使巷道支护科学化、规范化，符合技术先进、经济合理、保证质量和安全的要求，特制定本规范。1．2本规范仅适用于阳泉煤业（集团）有限责任公司所属矿井。1．3巷道支护形式选择在技术上要先进，经济上要合理，安全上要可靠。优先选用锚杆或锚喷支护，淘汰砌碹和棚式支护。1．4加强巷道的矿压观测工作。各矿应对新的采区进行巷道围岩稳定性分类，为巷道支护设计提供可靠的依据。1．5加强对支护材料的检查验收，各矿要建立支护材料的检查制度。巷道的支护材料必须有检验验收报告，并经生产技术部门认可。生产技术部门要进行定期检查。1．6巷道支护的设计、施工，除应遵守本规范外，还应符合国家现行的有关规定。1．7本规范中的锚索为：单根钢绞线、采用树脂锚固剂锚固的小锚索。1．8在集团公司内首次采用新的支护开拓型式、支护材料及用于支护的设备和机具，必须经集团公司总工程师组织有关单位和人员进行论证后，在小范围内进行试验，试验无问题后，在集团公司推广应用。2．支护设计2．1巷道支护设计应用工程类比法。首先根据相邻巷道的情况、巷道的断面以及服务时间等进行初步设计，然后根据初步设计进行施工，在施工中观测巷道的变形情况、进行巷道的围岩稳定性分类、探测巷道顶板的分层情况等，根据观测情况对初步设计及时进行修改。新采区、新开采煤层的锚索支护设计，还应辅以监控量测法及理论验算。2．2支护设计在采区设计或作业规程中进行，由矿总工程师批准。内容应包括：⑴支护形式。⑵支护材料的材质和规格要求。⑶锚杆布置形式、锚固长度、锚固力、预紧力（拧紧力矩）、质量要求。⑷喷层厚度、喷层强度、材料配比。⑸锚索布置形式、锚固长度、锚固力、预紧力、质量要求。2拧紧力矩锚固力上药卷长度药卷直径锚固段度锚固段长钻头直径杆质锚材秆体形锚杆长度锚杆直径序列0o0ooo0ooo555555555・o-'-o160至0oo••⑹棚距、背板布置、构顶盘帮、拉杆要求。（7）W型钢带、M型钢带、钢筋钢带、网、槽钢等布置要求。⑻临时支护的形式和要求等。2．3支护设计时应根据以下依据进行：⑴巷道的围岩稳定性分类，初步设计时可用相邻巷道的。⑵巷道顶板岩层的分层情况。⑶相邻巷道的支护及维修情况。⑷巷道的断面。⑸巷道的服务时间。⑹巷道的用途。2．4锚杆支护设计2．4．1应选用树脂锚杆，其规格系列应符合下列标准⑴常用锚杆与锚固剂配合尺寸（表2-1）⑵锚杆杆体系列（表2-2）径级mm长度mm3①16160018002000①1816001800200022002400①201800200022002400260028003000①22200022002400260028003000注：使用表中系列度规格。以外的7规格时，锚杆长度按200mm级差增加长⑶树脂锚固剂系列（表2-3）径级mm长度mm①2330040050060080090010001200①2835045050060080090010001200①35350400450500注：树脂锚固剂需要表中以外的规格时，大直径以50mm、小直径以100mm级差增加长度规格。（⑷锚杆托板系歹q（表2-4）名称外形尺寸mm钢板托盘100X100120X120150X150X150X250X（长X宽X髙）X8X101010铸钢托盘（直径X厚度）①150X15⑸W型钢带、M型钢带系列（表2-5）W型外形尺寸mm长度28003000320034003500360038004000宽度220、250、280厚度3、4M型外形尺寸mm长度30003200340035003600380040004200宽度176、196、216厚度4、6、8、104注：钢带需要表中以外的规格时，以100mm级差增加长度规格。⑹水泥锚杆托板~~(2^6)托板外形尺寸mm长X宽X高300X180X80400X150X80500X150X80注：根据集团公司实际需要，锚杆尾部螺纹强度不得低于杆体极限强度的80%。2．4．2锚杆支护应根据不同的地质条件，应用不同的理论进行计算。一般情况下应用组合梁或平衡拱的理论进行计算，并用悬吊理论进行校核。2．4．3锚杆支护参数除符合理论计算外，还应满足下列要求：①优先选用树脂锚杆；②锚杆的长度应根据巷道顶板的分层和巷道断面情况确定，并不得小于1・6m；③岩层中锚杆的直径不小于16mm；④锚杆的间排距不应大于锚杆有效锚固长度的1/2,一般宜在0.5〜0.8m之间，最大不超过1m;系统锚杆的排列宜采用菱形；矩形断面巷道顶板两角锚杆距巷帮不应大于200mm，最上一排帮锚杆距顶板和最下一排帮锚杆距...
