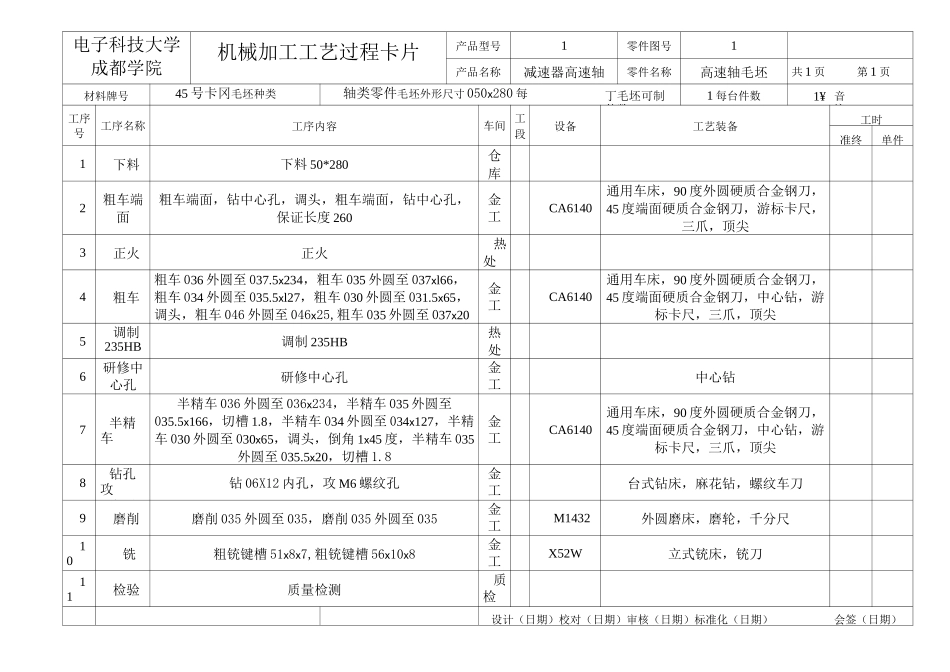

电子科技大学成都学院机械加工工艺过程卡片产品型号1零件图号1产品名称减速器高速轴零件名称高速轴毛坯共1页第1页材料牌号45号卡冈毛坯种类轴类零件毛坯外形尺寸050x280每丁毛坯可制件数1每台件数1¥音注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1下料下料50*280仓库2粗车端面粗车端面，钻中心孔，调头，粗车端面，钻中心孔，保证长度260金工CA6140通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，游标卡尺，三爪，顶尖3正火正火热处理4粗车粗车036外圆至037.5x234，粗车035外圆至037xl66，粗车034外圆至035.5xl27，粗车030外圆至031.5x65，调头，粗车046外圆至046x25,粗车035外圆至037x20金工CA6140通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，中心钻，游标卡尺，三爪，顶尖5调制235HB调制235HB热处6研修中心孔研修中心孔金工中心钻7半精车半精车036外圆至036x234，半精车035外圆至035.5x166，切槽1.8，半精车034外圆至034x127，半精车030外圆至030x65，调头，倒角1x45度，半精车035外圆至035.5x20，切槽1.8金工CA6140通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，中心钻，游标卡尺，三爪，顶尖8钻孔攻螺纹钻06X12内孔，攻M6螺纹孔金工台式钻床，麻花钻，螺纹车刀9磨削磨削035外圆至035，磨削035外圆至035金工M1432外圆磨床，磨轮，千分尺10铣粗铳键槽51x8x7,粗铳键槽56x10x8金工X52W立式铳床，铳刀11检验质量检测质检室设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）电子科技大学成都学院机械加工工序卡片产品型号1零件图号1产品名称减速器高速轴零件名称高速轴毛坯共1页第1页车间工序号工序名称材料牌号冷加工车间2粗车端面45号钢毛坯种类毛坯外形尺寸每毛坯可制件数每台件数热轧圆钢50x28011设备名称设备型号设备编号冋时加工件数卧式车床CA614011夹具编号夹具名称切削液GB/T4346-1984三爪自定心卡盘・260■工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车外圆至046通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100.212粗车端面通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100.213钻中心孔中心钻4调头5粗车端面保证长度260通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100..216钻中心孔中心钻设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期电子科技大学机械加工工序卡产品名减速器高速零件名称高速轴毛坯共1页第1页车工序号工序名称材料牌号234.0产品型零件图号1工步号冷加工车间毛坯种类热轧圆钢设备名称卧式车床夹具编号GB/T4346-1984工位器具编号粗车外圆45号钢毛坯外形尺寸每毛坯可制件数50x2801设备型号设备编号CA6140夹具名称每台件数1同时加工件数1切削液三爪自定心卡盘工位器具名称工序工时准终单件主轴转速切削速度进给量切削深度r/minm/minmm/rmm进给次数工步工时机动|辅助1粗车©36+0.05外圆至©37.5ox234+0.34-0.39通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100.20.3422粗车©35+1.80外圆至©370x166+0.20-0.39通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100.20.3413粗车©340外圆至©35.50x127-0.39-039通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡636100.20.3414粗车©30+0.050外圆至©31.50x65+0.034-0.39通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡636100.20.3415调头6粗车©460外圆至©460x25-0.39-0.39通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡盘636100.20.3417粗车©35+1.80外圆至©370x20+0.20-0.39通用车床，90度外圆硬质合金钢刀，45度端面硬质合金钢刀，三爪自定心卡636100.20.341设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字...
