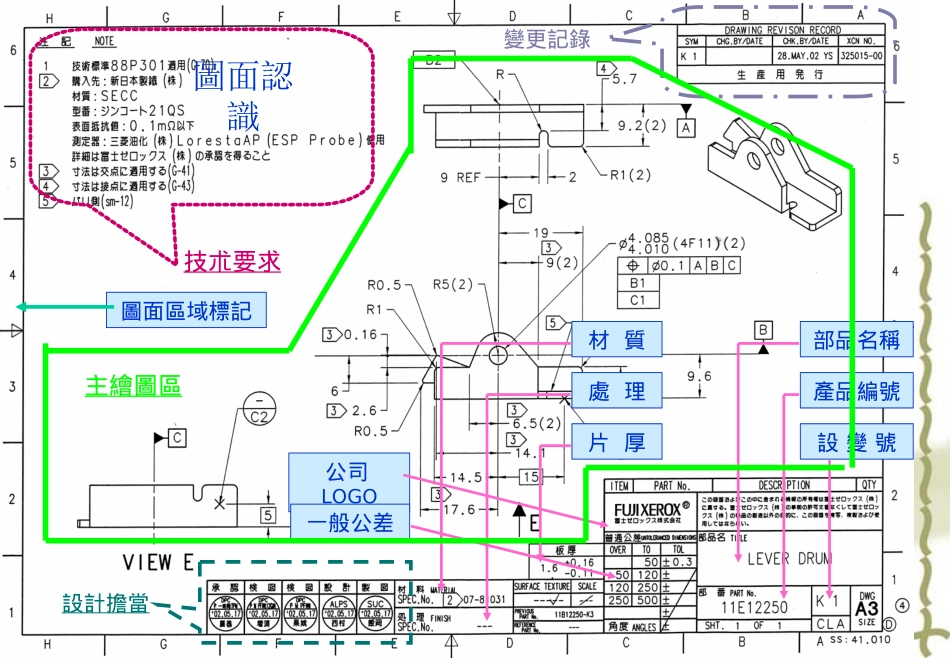

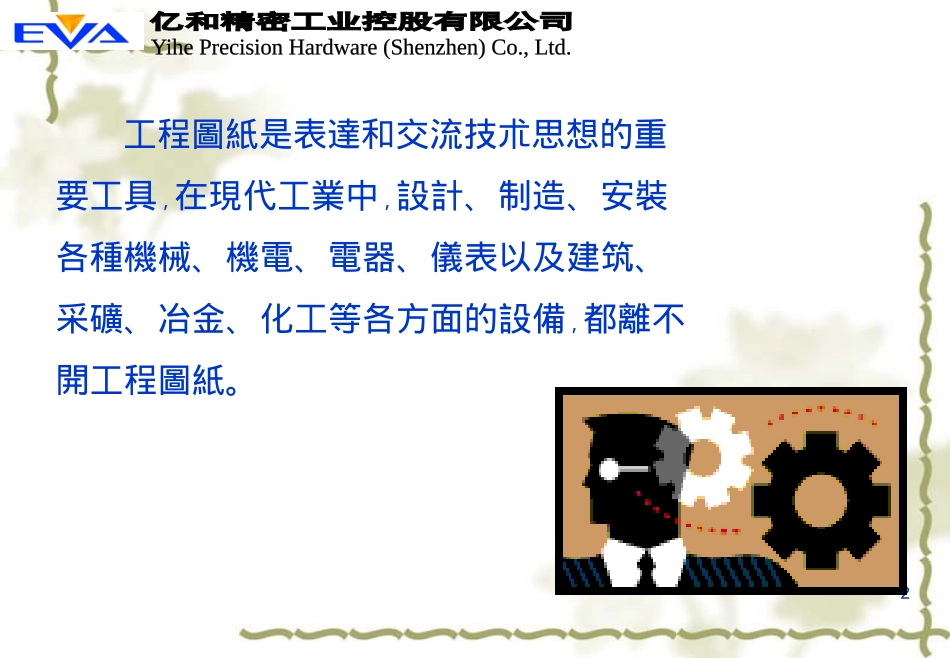

1制作:品管部版本:A/12工程圖紙是表達和交流技朮思想的重要工具﹐在現代工業中﹐設計﹑制造﹑安裝各種機械﹑機電﹑電器﹑儀表以及建筑﹑采礦﹑冶金﹑化工等各方面的設備﹐都離不開工程圖紙。3產品編號設變號部品名稱處理片厚材質圖面區域標記公司LOGO一般公差技朮要求設計擔當變更記錄主繪圖區圖面認識4五金件5窩釘圖6塑膠件7組件圖8碰焊點標記碰焊要求碰焊9窩釘10攻牙攻牙11一、图纸幅面、比例、图线1）图纸幅面和格式（GB/T14689-03）：幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297mm①②留装订边和不留装订边③图纸可横纹，也可竖放。每张图纸均有标题栏，通常在右下角，特殊时右上角。12a.原值比例：图形尺寸与实物尺寸一样，比例为1：1b.放大比例：图形尺寸大于实际尺寸，如2：1，即图形线性尺寸是实物线性尺寸的2倍。c.缩小比例：图纸尺寸小于实际尺寸，如比例为1：2，即图形线性尺寸是实物线性尺寸的一半。注：a.通常采用原值比例；b.当实物过大或过小，则采用放大或缩小比例；c.不论图形放大或缩小，均标注实物的实际尺寸。2）比例：图样中采取适当的比例①比例是指图形与实物相应要素的线性尺寸之比。②比例的三种类型：13①线素：不连续的线的独立部分，如点、长度不同的画和间隔。②机械制图中常用的图线：3）图线：图线名称图线型式代号图线宽度表示含义粗实线Ab(0.5~2mm)可见轮廓线细实线Bb/3尺寸线及尺寸界线波浪线Cb/3断裂处的边界线视图和剖视的分界线双折线Db/3断裂处的边界线虚线Fb/3不可见的轮廓线细点划线G轴线\对称中心线粗点划线Jb有特殊要求的线双点划线Kb/3相邻轴辅助零件的轮廓线14二、体的投影——视图1）体的投影：实质上是构成该体的所有表面的2）三面投影与三视图：①视图：将机件向投影面投射所得的图形。a.主视图——由前向后投射；b.俯视图——由上向下投射；c.左视图——由左向右投射。②三视图之间的度量对应关系：a.主视图和俯视图长度相等b.主视图和左视图高度相等；c.俯视图和左视图宽度相等。即“长对正、高平齐、宽相等”，三等关系对物件的整体和任一局部都是投影总和。适用的。15③三视图之间的方位对应关系：a.主视图反映了物体的上、下和左右方位；b.俯视图反映了物体的左、右和前后方位；c.左视图反映了物体的上、下和前后方位。旋轉展開后形成的三視圖可以看出﹕主視圖反映機件的長和高﹐俯視圖反映機件的長和寬﹐右視圖反映機件的高和寬。由此可得出三視圖的基本特性﹕主﹑俯視圖長對正﹔主﹑右視圖高平齊﹔俯﹑右視圖寬相等﹐前后對應。16左视图体的三面投影（一）VWEFGBACDH主视图左视图俯视图附图1：17体的三面投影（二）b′(a′)c′(d′)Za″(d″)b″(c″)Zfeadcyghxy1f′(e′)g′(h′)e″(h″)0f″(e″)附图2：18附图3:物体的三视图19附图4:三视图的度量对应关系长长宽宽高高20附图5:三视图的方位对应关系左前后下上右左右f′g′c′b′b″(c″)f″(g″)下上后前bcgf21三、基本视图：当机件的形状比较复杂时，它的六个面的形状都可能不相同。把机件区放在正立方体中，将机件向六个基本投影面投射，得到六个基本视图。从前向后投射得到的主视图，从上向下投射得到俯视图，从左向右投射得到左视图，从右向左投射得到右视图，从下向上投射得到仰视图，从后向前投射得到后视图。22基本視圖對于形狀比較復雜的機件﹐用兩個或三個視圖尚不能完整﹑清楚地表達它們的內外形狀時﹐可在原有三個投影面的基礎上﹐再增加三個投影面﹐組成一個正六面體﹐機件向這六個投影面投射所得的視圖﹐稱為基本投影視圖。附图6：23六個基本視圖附图7：24附图8:六个基本投影面及其展开左视主视俯视后视右视仰视25附图9:六个基本视图高长宽长高26a.斜视图通常按向视图的配置形式配置并标注。b.斜视图只要求表达倾斜部分的局部形状，其余部分不必画出，可用波浪线表示其断裂边界。c.必要时，允许将斜视图旋转配置。3）局部视图：如果机件主要形状已在基本视图上表达清楚，只有某一部分形状尚未表达清楚。这时，可将机件的某一部分向基本投影面投射，所得到的视图称为局部视图。①局部视图可按基本视图的配置形式配置,也可按向视图的配...
