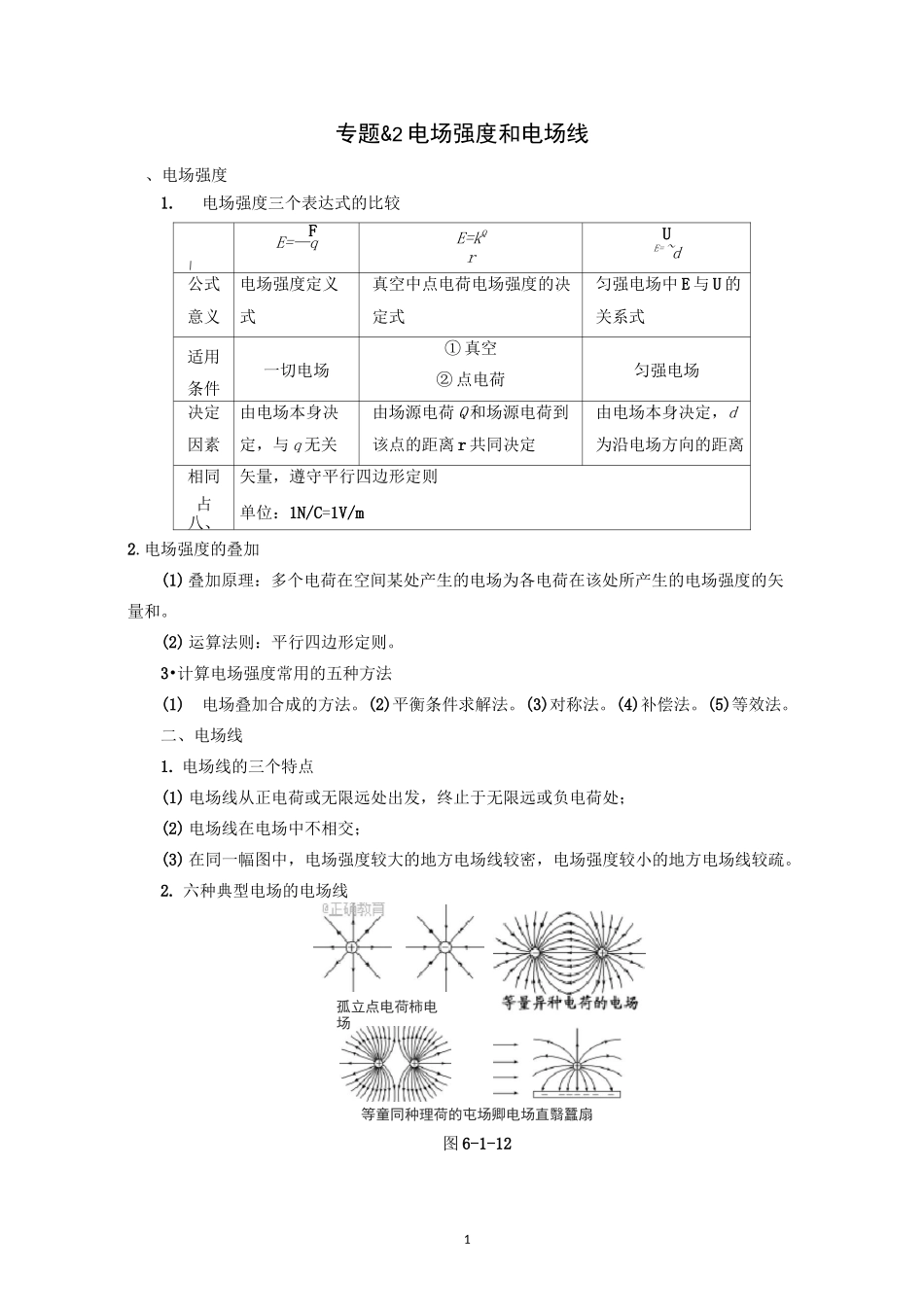

1等童同种理荷的屯场卿电场直翳蠶扇图6-1-12专题&2电场强度和电场线、电场强度1.电场强度三个表达式的比较\FE=—qE=kQrUE=~d公式电场强度定义真空中点电荷电场强度的决匀强电场中E与U的意义式定式关系式适用条件一切电场①真空②点电荷匀强电场决定由电场本身决由场源电荷Q和场源电荷到由电场本身决定，d因素定，与q无关该点的距离r共同决定为沿电场方向的距离相同矢量，遵守平行四边形定则占八、单位：1N/C=1V/m2.电场强度的叠加(1)叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场强度的矢量和。(2)运算法则：平行四边形定则。3•计算电场强度常用的五种方法(1)电场叠加合成的方法。(2)平衡条件求解法。(3)对称法。(4)补偿法。(5)等效法。二、电场线1.电场线的三个特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处；(2)电场线在电场中不相交；(3)在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏。2.六种典型电场的电场线孤立点电荷柿电场2B.k10qD.k9Q+q9R23.两种等量点电荷的电场比较等量异种点电荷等量同种点电荷连线上的电场强度沿连线先变小后变大，中点O处电场强度最小中垂线上的电场强度O点最大，向外逐渐减小O点为零，向外先变大后变小4.电场线与带电粒子在电场中运动轨迹的关系一般情况下带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合。（1）电场线为直线；（2）带电粒子初速度为零，或速度方向与电场线平行；（3）带电粒子仅受电场力或所受其他力的合力方向与电场线平行。考点一、电场强度【例1】关于电场强度的概念，下列说法正确的是（）FA.由E=q可知，某电场的场强E与q成反比，与F成正比qB.正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C.电场中某一点的场强与放入该点的试探电荷的正负无关D.电场中某一点不放试探电荷时，该点场强等于零【变式探究】如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q（q>0）的固定点电荷。已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）（）【举一反三】如图4所示，xOy平面是无穷大导体的表面，该导体充满z<0的空间，z>0的空间为真空.将电荷量为q的点电荷置于z轴上z=h处，则在xOy平面上会产生感应电荷.空间任意一点处的电场皆是由点电荷q和导体表面上的感应电荷共同激发的.已知静电h平衡时导体内部场强处处为零，则在z轴上z=2处的场强大小为（k为静电力常量）（）3真题练A•燈B•證C隸D.喘高频考点二、对电场线的理解及应用1.判断电场强度的方向一一电场线上任意一点的切线方向即为该点电场强度的方向。2.-------------------判断电场力的方向正电荷的受力方向和电场线在该点切线方向相同，负电荷的受力方向和电场线在该点切线方向相反。3.判断电场强度的大小（定性）一一电场线密处电场强度大，电场线疏处电场强度小，进而可判断电荷受力大小和加速度的大小。4.判断电势的高低与电势降低的快慢——沿电场线的方向电势逐渐降低，电场强度的方向是电势降低最快的方向。【例2】（多选）两个带等量正电的点电荷，固定在图9中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点。一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，贝9（）1A.q由A向O的运动是匀加速直线运动..IB.q由A向O运动的过程电势能逐渐减小p°:5C.q运动到O点时的动能最大'.ND.q运动到O点时的电势能为零【变式探究】两点电荷形成电场的电场线分布如图所示，A、B是电场线上的两点，下列判断正确的是（）A.A、B两点的电场强度大小不等，方向相同B.A、B两点的电场强度大小相等，方向不同C.左边电荷带负电，右边电荷带正电D.两电荷所带电荷量相等1.【2016・全国卷II】如图1-所示,P是固定的点电荷，虚线是以P为圆心的两个圆.带电粒子Q在P的电场中运动.运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点.若Q仅受P的电场力作用，其在a、b、c点的...
