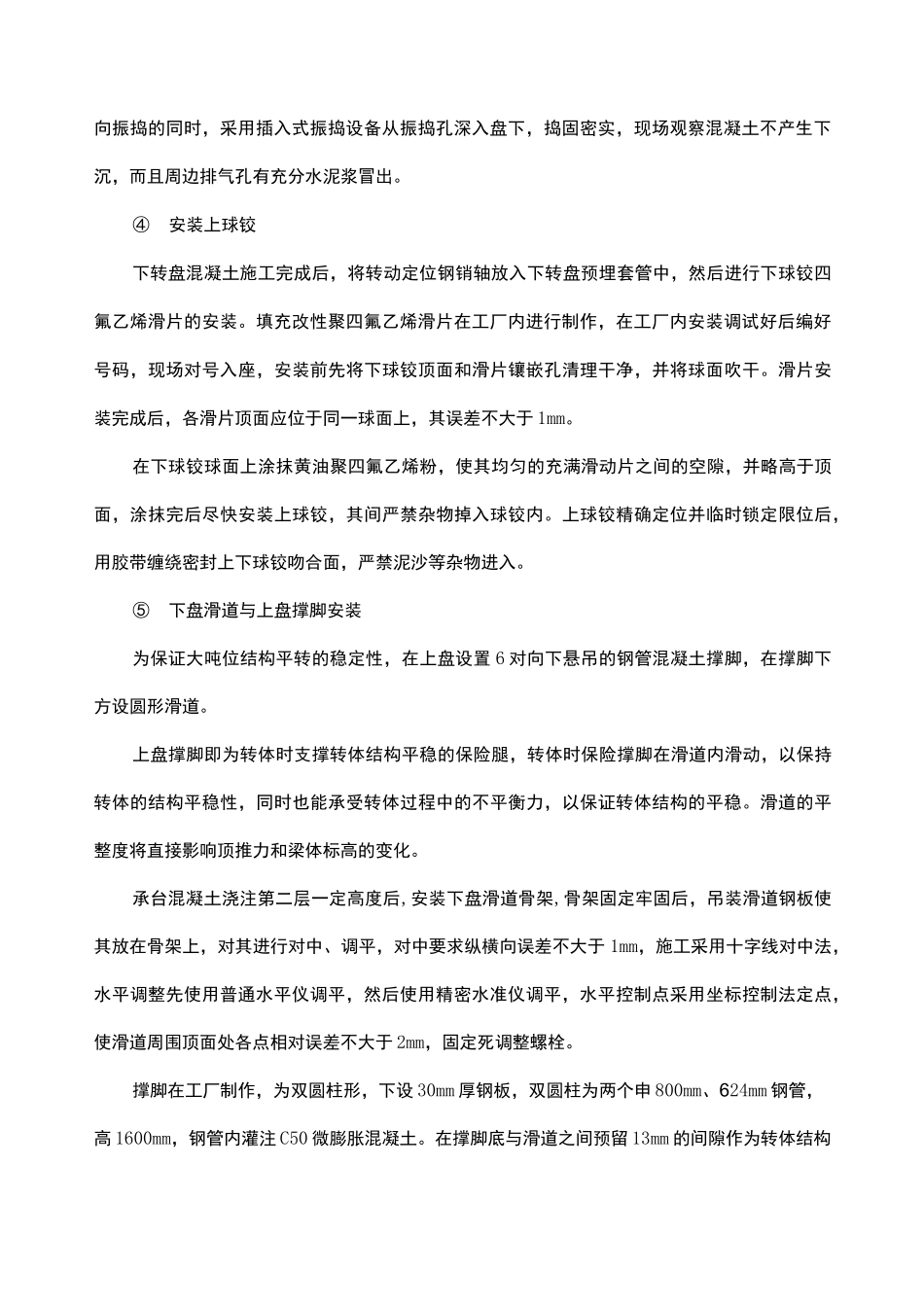

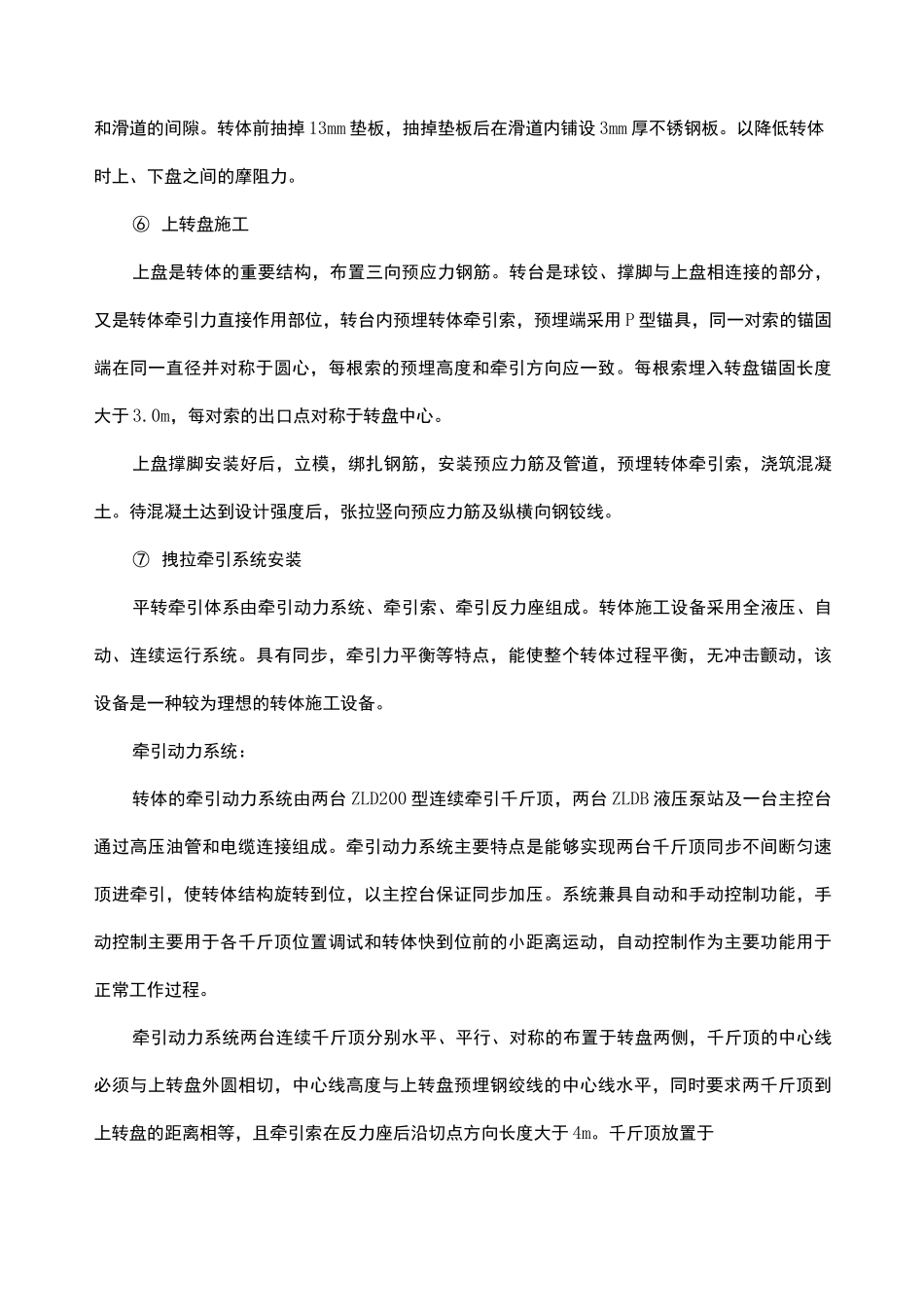

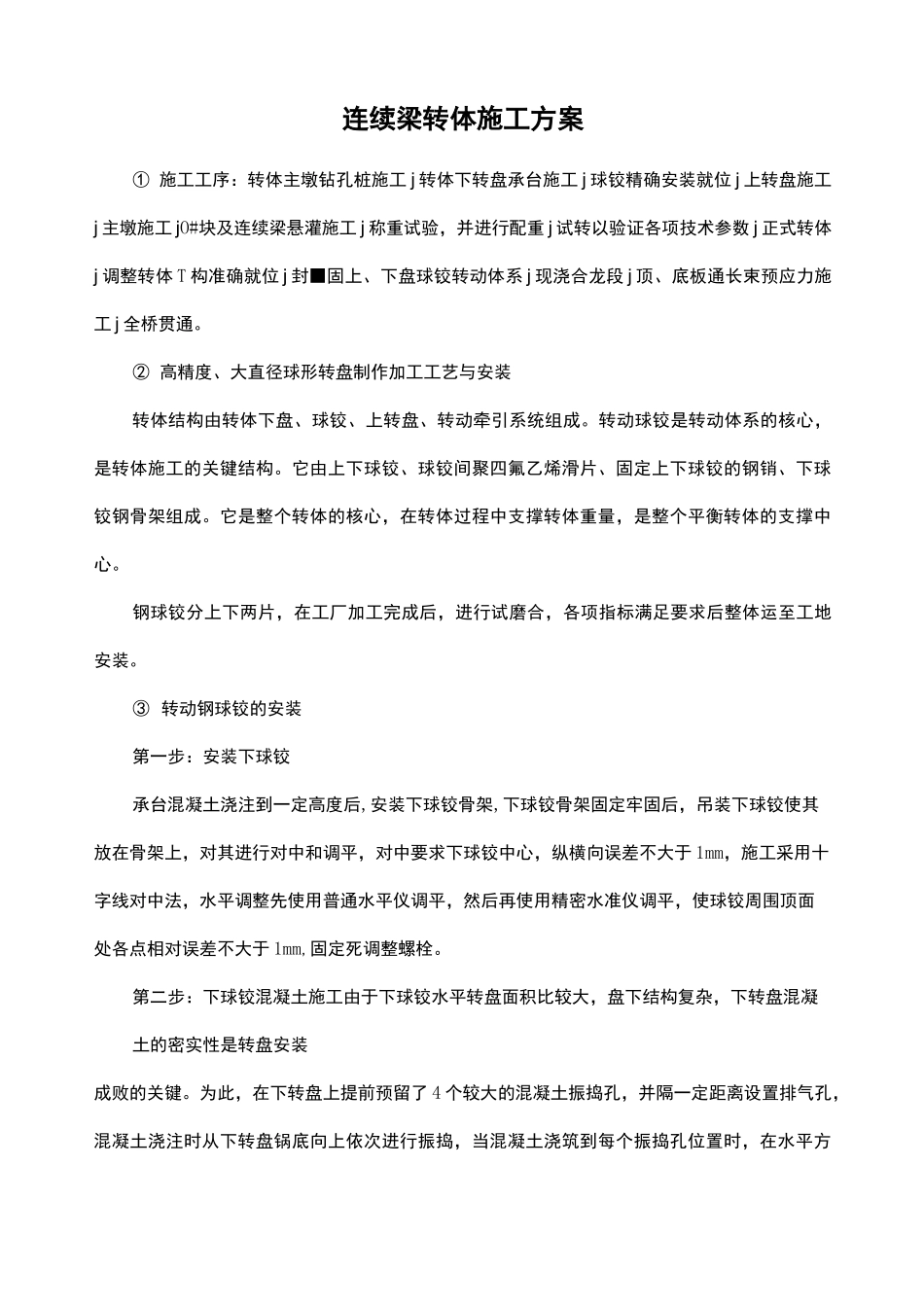

连续梁转体施工方案①施工工序：转体主墩钻孔桩施工j转体下转盘承台施工j球铰精确安装就位j上转盘施工j主墩施工jO#块及连续梁悬灌施工j称重试验，并进行配重j试转以验证各项技术参数j正式转体j调整转体T构准确就位j封■固上、下盘球铰转动体系j现浇合龙段j顶、底板通长束预应力施工j全桥贯通。②高精度、大直径球形转盘制作加工工艺与安装转体结构由转体下盘、球铰、上转盘、转动牵引系统组成。转动球铰是转动体系的核心，是转体施工的关键结构。它由上下球铰、球铰间聚四氟乙烯滑片、固定上下球铰的钢销、下球铰钢骨架组成。它是整个转体的核心，在转体过程中支撑转体重量，是整个平衡转体的支撑中心。钢球铰分上下两片，在工厂加工完成后，进行试磨合，各项指标满足要求后整体运至工地安装。③转动钢球铰的安装第一步：安装下球铰承台混凝土浇注到一定高度后,安装下球铰骨架,下球铰骨架固定牢固后，吊装下球铰使其放在骨架上，对其进行对中和调平，对中要求下球铰中心，纵横向误差不大于1mm，施工采用十字线对中法，水平调整先使用普通水平仪调平，然后再使用精密水准仪调平，使球铰周围顶面处各点相对误差不大于1mm,固定死调整螺栓。第二步：下球铰混凝土施工由于下球铰水平转盘面积比较大，盘下结构复杂，下转盘混凝土的密实性是转盘安装成败的关键。为此，在下转盘上提前预留了4个较大的混凝土振捣孔，并隔一定距离设置排气孔，混凝土浇注时从下转盘锅底向上依次进行振捣，当混凝土浇筑到每个振捣孔位置时，在水平方向振捣的同时，采用插入式振捣设备从振捣孔深入盘下，捣固密实，现场观察混凝土不产生下沉，而且周边排气孔有充分水泥浆冒出。④安装上球铰下转盘混凝土施工完成后，将转动定位钢销轴放入下转盘预埋套管中，然后进行下球铰四氟乙烯滑片的安装。填充改性聚四氟乙烯滑片在工厂内进行制作，在工厂内安装调试好后编好号码，现场对号入座，安装前先将下球铰顶面和滑片镶嵌孔清理干净，并将球面吹干。滑片安装完成后，各滑片顶面应位于同一球面上，其误差不大于1mm。在下球铰球面上涂抹黄油聚四氟乙烯粉，使其均匀的充满滑动片之间的空隙，并略高于顶面，涂抹完后尽快安装上球铰，其间严禁杂物掉入球铰内。上球铰精确定位并临时锁定限位后，用胶带缠绕密封上下球铰吻合面，严禁泥沙等杂物进入。⑤下盘滑道与上盘撑脚安装为保证大吨位结构平转的稳定性，在上盘设置6对向下悬吊的钢管混凝土撑脚，在撑脚下方设圆形滑道。上盘撑脚即为转体时支撑转体结构平稳的保险腿，转体时保险撑脚在滑道内滑动，以保持转体的结构平稳性，同时也能承受转体过程中的不平衡力，以保证转体结构的平稳。滑道的平整度将直接影响顶推力和梁体标高的变化。承台混凝土浇注第二层一定高度后,安装下盘滑道骨架,骨架固定牢固后，吊装滑道钢板使其放在骨架上，对其进行对中、调平，对中要求纵横向误差不大于1mm，施工采用十字线对中法，水平调整先使用普通水平仪调平，然后使用精密水准仪调平，水平控制点采用坐标控制法定点，使滑道周围顶面处各点相对误差不大于2mm，固定死调整螺栓。撑脚在工厂制作，为双圆柱形，下设30mm厚钢板，双圆柱为两个申800mm、624mm钢管，高1600mm，钢管内灌注C50微膨胀混凝土。在撑脚底与滑道之间预留13mm的间隙作为转体结构和滑道的间隙。转体前抽掉13mm垫板，抽掉垫板后在滑道内铺设3mm厚不锈钢板。以降低转体时上、下盘之间的摩阻力。⑥上转盘施工上盘是转体的重要结构，布置三向预应力钢筋。转台是球铰、撑脚与上盘相连接的部分，又是转体牵引力直接作用部位，转台内预埋转体牵引索，预埋端采用P型锚具，同一对索的锚固端在同一直径并对称于圆心，每根索的预埋高度和牵引方向应一致。每根索埋入转盘锚固长度大于3.0m，每对索的出口点对称于转盘中心。上盘撑脚安装好后，立模，绑扎钢筋，安装预应力筋及管道，预埋转体牵引索，浇筑混凝土。待混凝土达到设计强度后，张拉竖向预应力筋及纵横向钢铰线。⑦拽拉牵引系统安装平转牵引体系由牵引动力系统、牵引索、牵引反力座组成。转体施工设备采用全液压、自动、连续运行系统。具有同步，牵引力平衡等特点，能使整个转...
