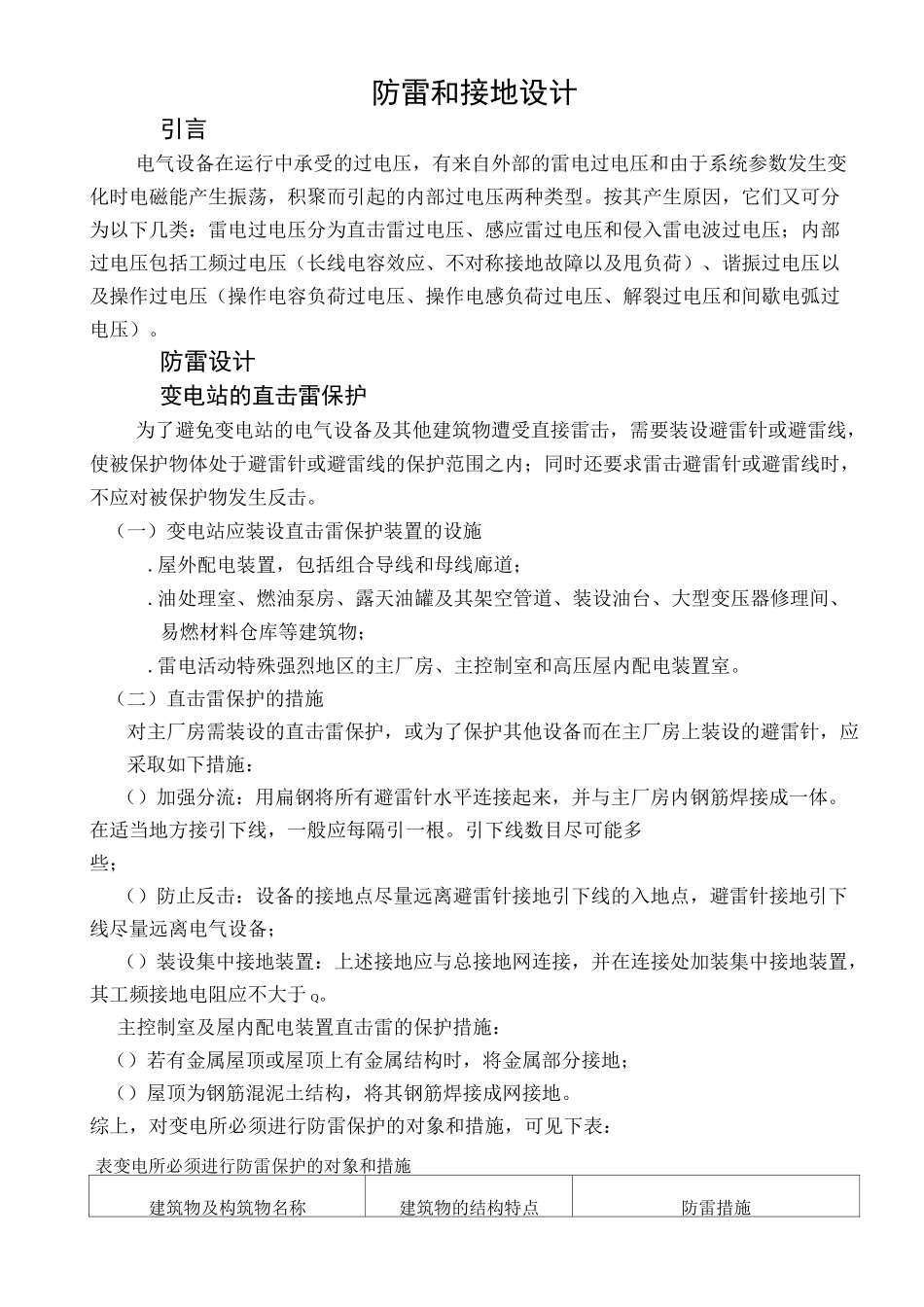

防雷和接地设计引言电气设备在运行中承受的过电压，有来自外部的雷电过电压和由于系统参数发生变化时电磁能产生振荡，积聚而引起的内部过电压两种类型。按其产生原因，它们又可分为以下几类：雷电过电压分为直击雷过电压、感应雷过电压和侵入雷电波过电压；内部过电压包括工频过电压（长线电容效应、不对称接地故障以及甩负荷）、谐振过电压以及操作过电压（操作电容负荷过电压、操作电感负荷过电压、解裂过电压和间歇电弧过电压）。防雷设计变电站的直击雷保护为了避免变电站的电气设备及其他建筑物遭受直接雷击，需要装设避雷针或避雷线，使被保护物体处于避雷针或避雷线的保护范围之内；同时还要求雷击避雷针或避雷线时，不应对被保护物发生反击。（一）变电站应装设直击雷保护装置的设施.屋外配电装置，包括组合导线和母线廊道；.油处理室、燃油泵房、露天油罐及其架空管道、装设油台、大型变压器修理间、易燃材料仓库等建筑物；.雷电活动特殊强烈地区的主厂房、主控制室和高压屋内配电装置室。（二）直击雷保护的措施对主厂房需装设的直击雷保护，或为了保护其他设备而在主厂房上装设的避雷针，应采取如下措施：（）加强分流：用扁钢将所有避雷针水平连接起来，并与主厂房内钢筋焊接成一体。在适当地方接引下线，一般应每隔引一根。引下线数目尽可能多些；（）防止反击：设备的接地点尽量远离避雷针接地引下线的入地点，避雷针接地引下线尽量远离电气设备；（）装设集中接地装置：上述接地应与总接地网连接，并在连接处加装集中接地装置，其工频接地电阻应不大于Q。主控制室及屋内配电装置直击雷的保护措施：（）若有金属屋顶或屋顶上有金属结构时，将金属部分接地；（）屋顶为钢筋混泥土结构，将其钢筋焊接成网接地。综上，对变电所必须进行防雷保护的对象和措施，可见下表：表变电所必须进行防雷保护的对象和措施建筑物及构筑物名称建筑物的结构特点防雷措施及以上配电装置金属结构在架构上装设避雷针或独立避雷针钢筋混泥土结构在架构上装设避雷针或独立避雷针。当在架构上装设避雷针时，可将架构支柱主钢筋作引下线接地，作引下线的钢筋不少于根屋外安装的变压器装设独立避雷针屋外组合导线及母线桥装设独立避雷针；在不能装设独立避雷针时，考虑在附近主厂房屋顶装设避雷针主控制楼（室）金属结构金属架构接地但在雷电活动特殊强烈地区应设独立避雷针钢筋混泥土结构钢筋焊接成网并接地屋内配电装置钢筋混泥土结构钢筋焊接成网并接地变压器检修间钢筋混泥土结构钢筋焊接成网接地本设计中采用、配电装置构架上装设避雷针，屋内配电装置上装设独立避雷针进行直接保护，钢筋混泥土结构焊接成网并接地，为了防止反击，主变构架上不设置避雷针。变电站的侵入雷电波保护（一）配置原则变电站采用避雷针保护后，电气设备几乎可以免受直接雷击。而在与变电站相连的长达数十、数百公里的输电线路上，虽然有避雷线保护，但由于雷电的绕击和反击，仍然会危及变电站中的电气设备。雷击线路时无论发生绕击还是反击，都会自雷击点产生向变电站方向传播的入侵电压波，入侵电压波的最大幅值等于线路绝缘的冲击放电电压，而变电站电气设备的绝缘水平通常低于低压线路的绝缘水平，因此入侵波对变电站的电气设备会构成严重威胁。变电站中限制雷电入侵波过电压的主要措施是装设避雷器。在母线上装设避雷器是限制雷电入侵波过电压的主要措施。对于及以下的一般变电站，无论变电站的电气主接线形式如何，实际上只要保证每一段可能单独运行的母线上都装有一组避雷器，就可以使整个变电站得到保护。只有当母线或设备连接线很长的大型变电站，或靠近大跨越、高杆塔的特殊变电站，经过计算或验证证明以上布置不能满足要求时，才需要考虑是否在适当位置增设避雷器。根据避雷器的配置原则，本设计中配电装置的每组母线上，应装设避雷器。此外，变压器中性点接地必须装设避雷器，并接在变压器和断路器之间。避雷器的类型选择为阀式避雷器。（二）避雷器的选择、磁吹阀式避雷器的电气参数如下：（）额定电压：避雷器的额定电压应与其安装地点系统的额定电压等级相同。（）灭弧电压：对及以下的中性点不接...
