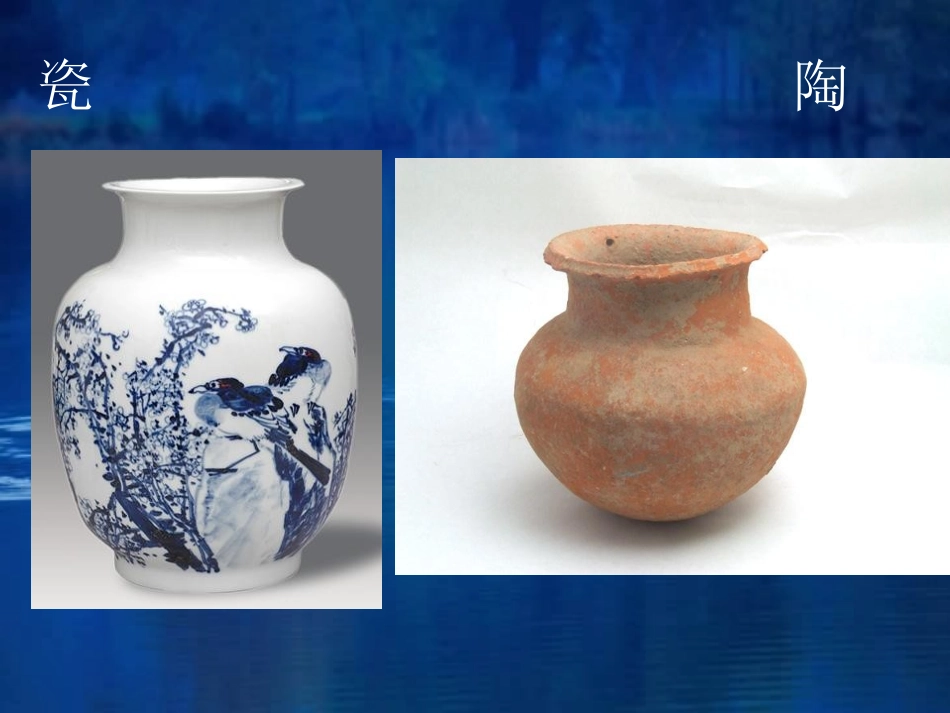

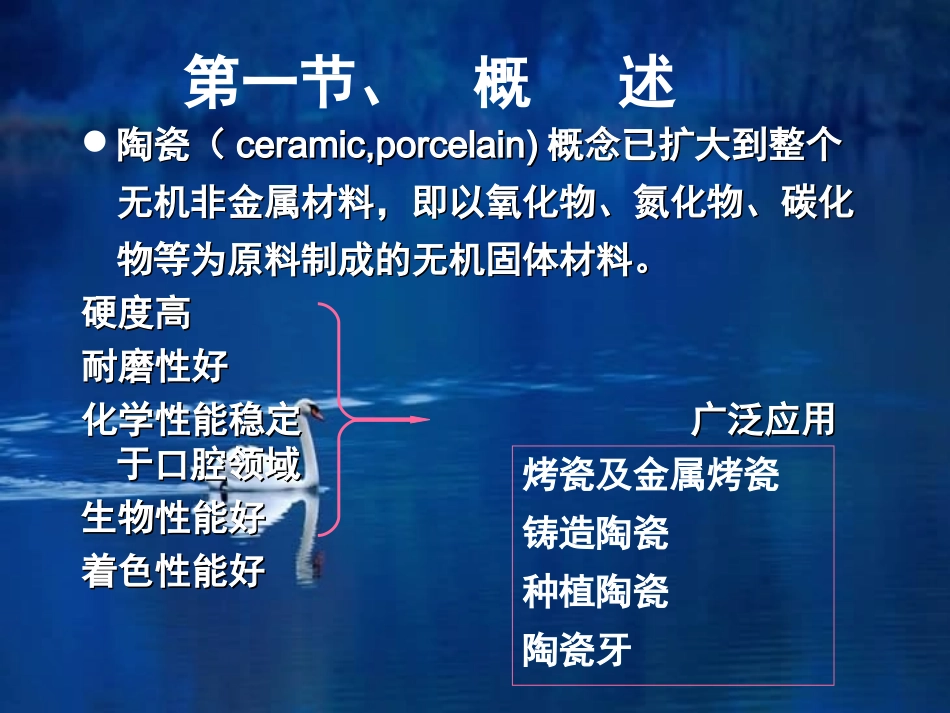

陶瓷（陶瓷（ceramic,porcelain)ceramic,porcelain)概念已扩大到整个概念已扩大到整个无机非金属材料，即以氧化物、氮化物、碳化无机非金属材料，即以氧化物、氮化物、碳化物等为原料制成的无机固体材料。物等为原料制成的无机固体材料。硬度高硬度高耐磨性好耐磨性好化学性能稳定广泛应用化学性能稳定广泛应用于口腔领域于口腔领域生物性能好生物性能好着色性能好着色性能好烤瓷及金属烤瓷铸造陶瓷种植陶瓷陶瓷牙第一节、概述瓷陶口腔陶瓷材料的结构与性能口腔陶瓷材料的结构与性能（一）陶瓷材料的结构（一）陶瓷材料的结构((相组成相组成))陶瓷材料的显微结构通常由三种不同的陶瓷材料的显微结构通常由三种不同的相组成，即相组成，即晶相晶相、、玻璃相玻璃相和和气相气相。。•晶体相：立方、四方、六方晶系，据晶体相的性质及数量不同，陶瓷的机械性能和光学性能不同。•玻璃相（无定型相）:非晶态结构的低熔点固体。玻璃相增加，透明性增加，抗裂纹扩展减低。•气相:气孔率、气孔尺寸分布、气孔形态对陶瓷性能有明显影响。（二）结合键：离子键—无方向性，键强度较高，组成的陶瓷强度高、硬度高，但脆性也大。共价键—具有方向性和饱和性，因此共价晶体中原子的堆积密度较小。共价晶体键强度较高，且有稳定的结构，这类陶瓷熔点高、硬度高、脆性大、热胀系数小。口腔陶瓷多为混合键结合。（三）物理性能：见下表。（三）物理性能：见下表。口腔陶瓷材料主要物理性能口腔陶瓷材料主要物理性能密度密度2.4(g/cm2.4(g/cm33))光透过率光透过率50%(250%(2mmmm板板))热胀系数热胀系数6×106×10-6-6～～8×108×10-6-6℃℃线收缩率线收缩率13%13%～～7070%%热导率热导率0.042(J/cm.s.)℃0.042(J/cm.s.)℃体积收缩率体积收缩率35%35%～～5050%%吸水率吸水率0%0%～～2%2%口腔陶瓷材料是口腔陶瓷材料是热的绝缘体热的绝缘体，热胀系数，热胀系数与牙体接近。但口腔陶瓷材料在烧结制与牙体接近。但口腔陶瓷材料在烧结制作过程中，存在较大的作过程中，存在较大的体积收缩体积收缩而影响而影响修复体的精度，需采取必要的措施，如修复体的精度，需采取必要的措施，如烧结前尽量除去水份、振荡、压缩成型，烧结前尽量除去水份、振荡、压缩成型，以及真空烧结等防止或减小其收缩以及真空烧结等防止或减小其收缩。。•影响陶瓷材料透明性的主要原因是陶瓷内存在的气孔。陶瓷粉颗粒越细，气孔越小，越致密，颗粒间的接触面积越大，但在光散射作用下透明度反而降低，因此采用适当的颗粒度可调整光透过率。对于含有石英等折光率较大原料的材料，可添加一些折光率较小的成分，如白榴石、长石等，可以提高透明性。（四）机械性能（四）机械性能口腔陶瓷材料的主要机械性能见下表。口腔陶瓷材料的主要机械性能见下表。口腔陶瓷材料主要机械性能口腔陶瓷材料主要机械性能压缩强度压缩强度(Mpa)345~3000(Mpa)345~3000弯曲强度弯曲强度(Mpa)55~1300(Mpa)55~1300拉伸强度拉伸强度(Mpa)24.8~37.4(Mpa)24.8~37.4努氏硬度努氏硬度(Mpa)4600~591(Mpa)4600~59100口腔陶瓷材料是一种口腔陶瓷材料是一种脆性脆性材料材料((不出现塑性变形阶段不出现塑性变形阶段))（五）化学性能（五）化学性能口腔陶瓷是口腔材料中化学性能口腔陶瓷是口腔材料中化学性能最稳定最稳定的的材料，均可耐受许多化学物质的作用而不材料，均可耐受许多化学物质的作用而不发生变化，长期在口腔环境条件下，对各发生变化，长期在口腔环境条件下，对各种食物、饮料、唾液、体液、微生物及其种食物、饮料、唾液、体液、微生物及其酶的作用，不会产生变质、变性。酶的作用，不会产生变质、变性。（六）生物性能（六）生物性能口腔陶瓷材料具有较好的生物学性能，在口腔陶瓷材料具有较好的生物学性能，在口腔内使用口腔内使用安全、无毒安全、无毒。特别是生物陶瓷，。特别是生物陶瓷，更应具有生物相容性。更应具有生物相容性。（七）审美性能（七）审美性能由于口腔陶瓷材料的着色性能好，表面光由于口腔陶瓷材料的着色性能好，表面光泽度高，又具有透明和半透明性，能恢复泽度高，又具有透明和半透明性，能恢复牙体组织的天然色彩...
