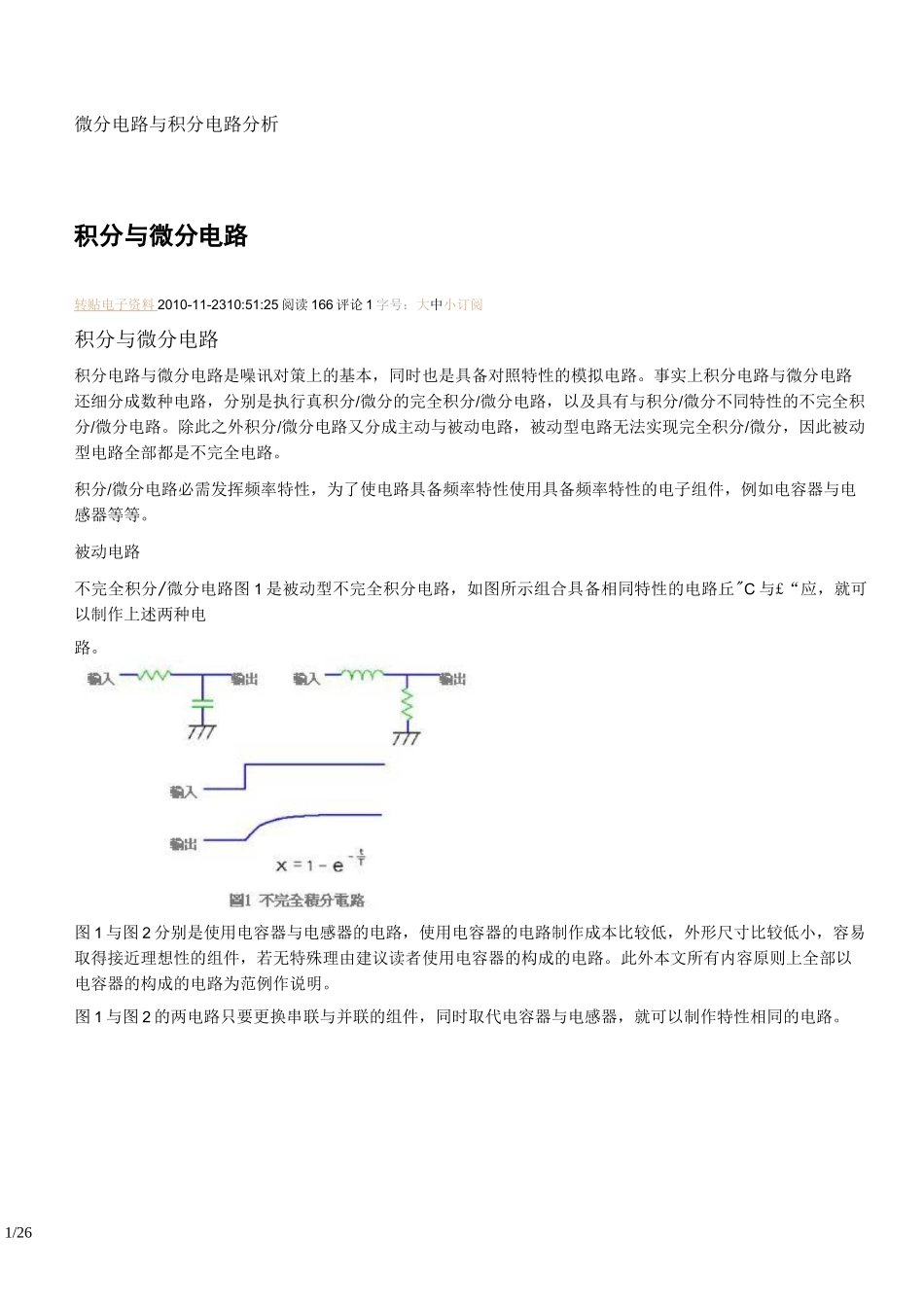

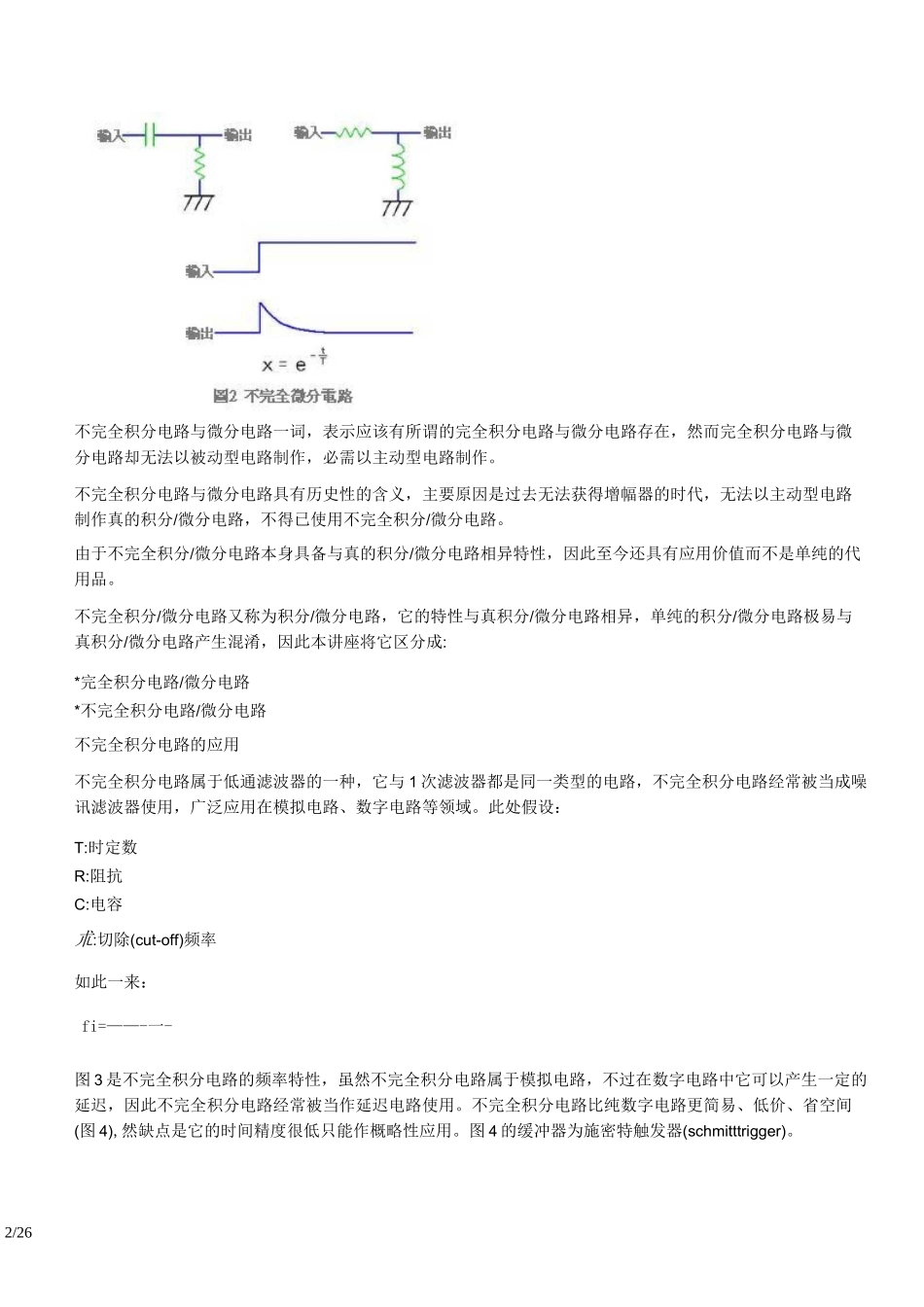

1/26微分电路与积分电路分析积分与微分电路转贴电子资料2010-11-2310:51:25阅读166评论1字号：大中小订阅积分与微分电路积分电路与微分电路是噪讯对策上的基本，同时也是具备对照特性的模拟电路。事实上积分电路与微分电路还细分成数种电路，分别是执行真积分/微分的完全积分/微分电路，以及具有与积分/微分不同特性的不完全积分/微分电路。除此之外积分/微分电路又分成主动与被动电路，被动型电路无法实现完全积分/微分，因此被动型电路全部都是不完全电路。积分/微分电路必需发挥频率特性，为了使电路具备频率特性使用具备频率特性的电子组件，例如电容器与电感器等等。被动电路不完全积分/微分电路图1是被动型不完全积分电路，如图所示组合具备相同特性的电路丘"C与£“应，就可以制作上述两种电路。图1与图2分别是使用电容器与电感器的电路，使用电容器的电路制作成本比较低，外形尺寸比较低小，容易取得接近理想性的组件，若无特殊理由建议读者使用电容器的构成的电路。此外本文所有内容原则上全部以电容器的构成的电路为范例作说明。图1与图2的两电路只要更换串联与并联的组件，同时取代电容器与电感器，就可以制作特性相同的电路。2/26不完全积分电路与微分电路一词，表示应该有所谓的完全积分电路与微分电路存在，然而完全积分电路与微分电路却无法以被动型电路制作，必需以主动型电路制作。不完全积分电路与微分电路具有历史性的含义，主要原因是过去无法获得增幅器的时代，无法以主动型电路制作真的积分/微分电路，不得已使用不完全积分/微分电路。由于不完全积分/微分电路本身具备与真的积分/微分电路相异特性，因此至今还具有应用价值而不是单纯的代用品。不完全积分/微分电路又称为积分/微分电路，它的特性与真积分/微分电路相异，单纯的积分/微分电路极易与真积分/微分电路产生混淆，因此本讲座将它区分成:*完全积分电路/微分电路*不完全积分电路/微分电路不完全积分电路的应用不完全积分电路属于低通滤波器的一种，它与1次滤波器都是同一类型的电路，不完全积分电路经常被当成噪讯滤波器使用，广泛应用在模拟电路、数字电路等领域。此处假设：T:时定数R:阻抗C:电容朮:切除(cut-off)频率如此一来：fi=——-一-图3是不完全积分电路的频率特性，虽然不完全积分电路属于模拟电路，不过在数字电路中它可以产生一定的延迟，因此不完全积分电路经常被当作延迟电路使用。不完全积分电路比纯数字电路更简易、低价、省空间(图4),然缺点是它的时间精度很低只能作概略性应用。图4的缓冲器为施密特触发器(schmitttrigger)。3/26(園4延遲輕界限要求高精度的应用或是时间很短的场合，必需使用延迟线(delayline)的制品。延迟线组件的延迟时间大多固定，长延迟的场合可以考虑使用单音多谐振动器(MonoMulti-vibrator)或是时计(Timer)IC。以往大多使用数字时计器，数字时计器是将频率信号作一定数的计数(counter)藉此产生一定时间。如果使用微处理器就必需利用软件产生时计，构成所谓的软件时计，例如微处理器的周边电路，以及软件设定的数字计数器就是典型代表。不完全微分电路的应用不完全微分电路主要应用在数字信号的站立/下降检测(图5)，图5的缓冲器为施密特触发器。所如图所示谓的站立/下降检测，它是指可以在脉冲站立或是下降处，产生微细脉冲的电路而言，该脉冲广泛应用在各种领域。完全備分(a)⑹聲舷輿不完全的竜瘵的鑽卒特性不宪全微和限K1©時葩站立與下降醱測竜路3)班界腥界碾4/26元全微分电路无法以被动(passive)电路制作，必需利用主动(acctive)电路制作。此外元全微分电路对噪讯非常脆弱根本无法实用化，因此以不完全微分电路取代(图6)。如图6所示完全微分电路高频时，它的增益(gain)会变成无限大。由于噪讯的频率比一般信号高，导致完全微分电路变成噪讯增幅器，信号元全被噪讯覆盖。全微分电路的频率特性与一次滤波器，亦即不完全微分电路呈对称状，形成所谓的高通滤波器，此时它的时定数与消除(cut-off)频率定义与不完全微分电路相同。由于不完全微分电路会影响增益(gain),它可以缓和完全微分电路的缺点，亦即微分时使用不完全微分电路,成为噪讯(noise)对策上必要措...
