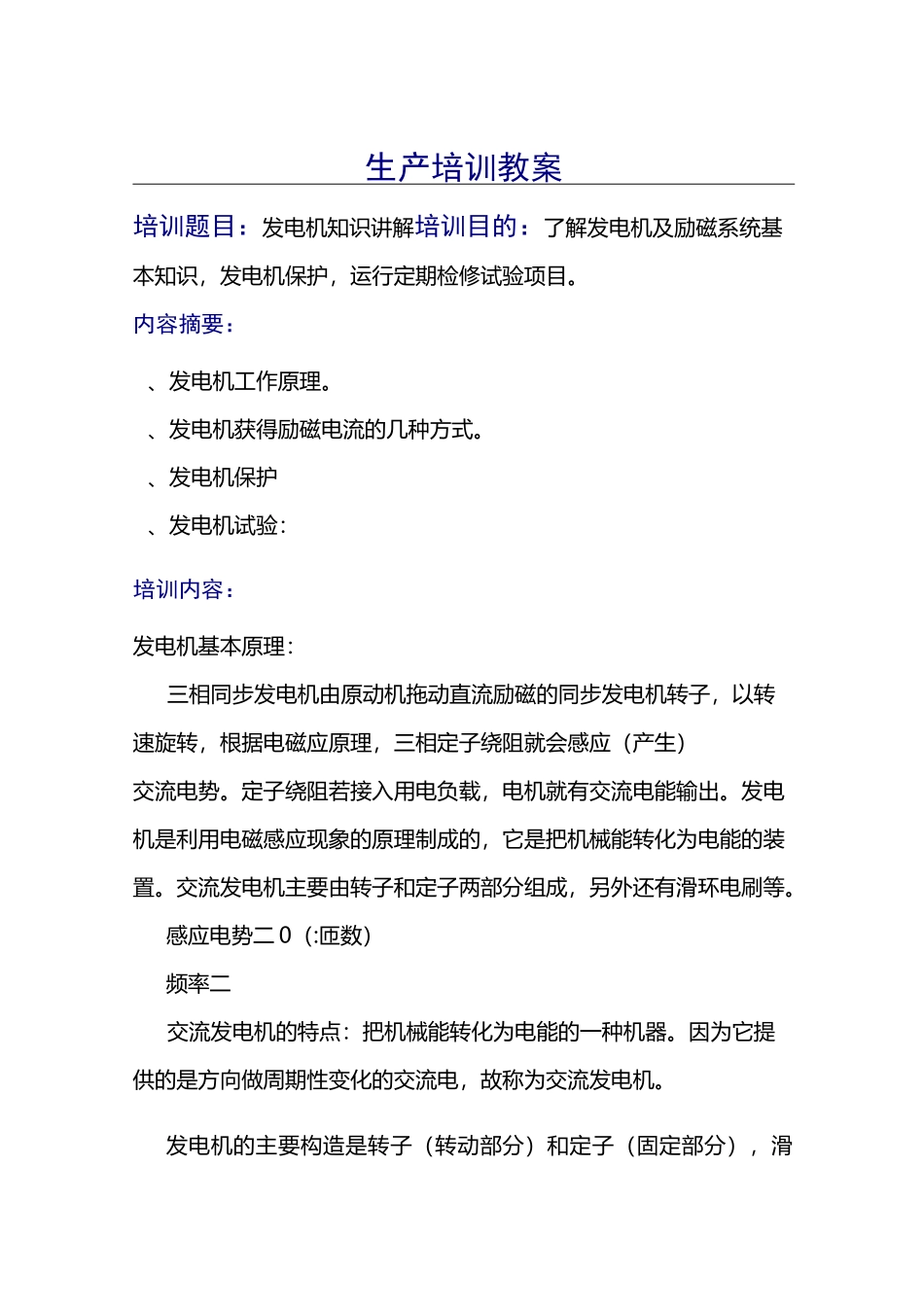

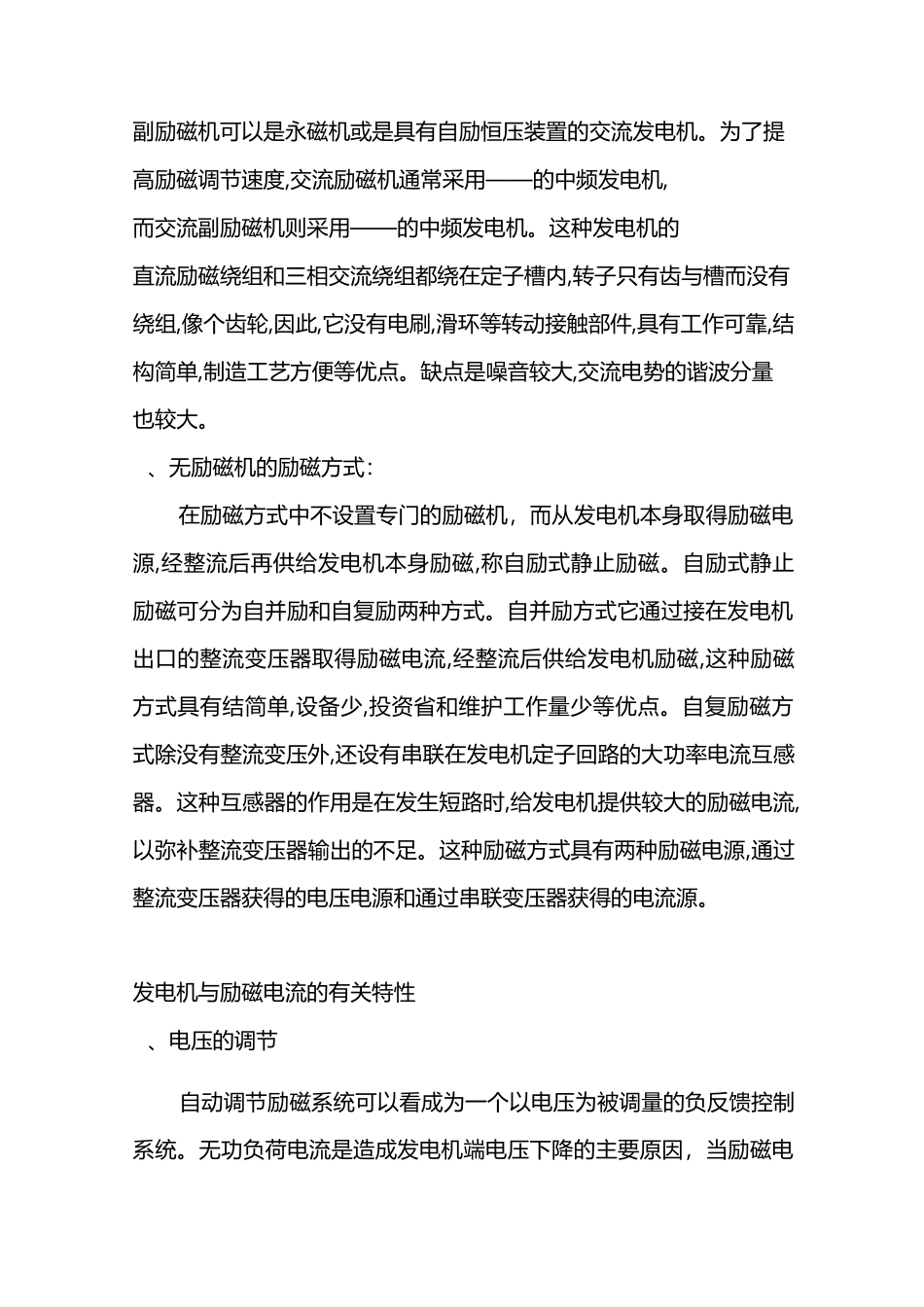

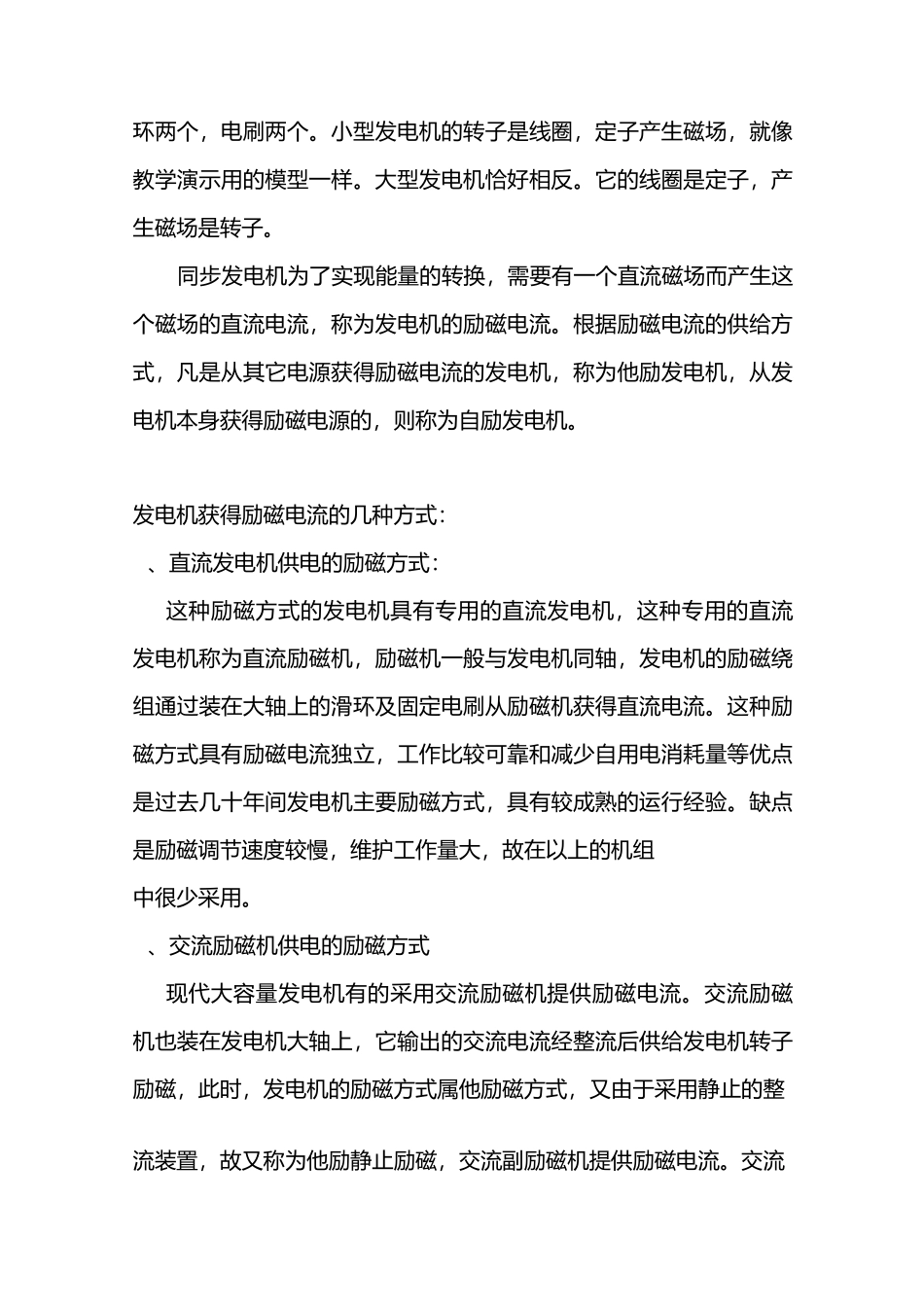

生产培训教案培训题目：发电机知识讲解培训目的：了解发电机及励磁系统基本知识，发电机保护，运行定期检修试验项目。内容摘要：、发电机工作原理。、发电机获得励磁电流的几种方式。、发电机保护、发电机试验：培训内容：发电机基本原理：三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速旋转，根据电磁应原理，三相定子绕阻就会感应（产生）交流电势。定子绕阻若接入用电负载，电机就有交流电能输出。发电机是利用电磁感应现象的原理制成的，它是把机械能转化为电能的装置。交流发电机主要由转子和定子两部分组成，另外还有滑环电刷等。感应电势二0（:匝数）频率二交流发电机的特点：把机械能转化为电能的一种机器。因为它提供的是方向做周期性变化的交流电，故称为交流发电机。发电机的主要构造是转子（转动部分）和定子（固定部分），滑环两个，电刷两个。小型发电机的转子是线圈，定子产生磁场，就像教学演示用的模型一样。大型发电机恰好相反。它的线圈是定子，产生磁场是转子。同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。发电机获得励磁电流的几种方式：、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。缺点是励磁调节速度较慢，维护工作量大，故在以上的机组中很少采用。、交流励磁机供电的励磁方式现代大容量发电机有的采用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。为了提高励磁调节速度,交流励磁机通常采用——的中频发电机,而交流副励磁机则采用——的中频发电机。这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内,转子只有齿与槽而没有绕组,像个齿轮,因此,它没有电刷,滑环等转动接触部件,具有工作可靠,结构简单,制造工艺方便等优点。缺点是噪音较大,交流电势的谐波分量也较大。、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源,经整流后再供给发电机本身励磁,称自励式静止励磁。自励式静止励磁可分为自并励和自复励两种方式。自并励方式它通过接在发电机出口的整流变压器取得励磁电流,经整流后供给发电机励磁,这种励磁方式具有结简单,设备少,投资省和维护工作量少等优点。自复励磁方式除没有整流变压外,还设有串联在发电机定子回路的大功率电流互感器。这种互感器的作用是在发生短路时,给发电机提供较大的励磁电流,以弥补整流变压器输出的不足。这种励磁方式具有两种励磁电源,通过整流变压器获得的电压电源和通过串联变压器获得的电流源。发电机与励磁电流的有关特性、电压的调节自动调节励磁系统可以看成为一个以电压为被调量的负反馈控制系统。无功负荷电流是造成发电机端电压下降的主要原因，当励磁电流不变时，发电机的端电压将随无功电流的增大而降低。但是为了满足用户对电能质量的要求，发电机的端电压应基本保持不变，实现这一要求的办法是随无功电流的变化调节发电机的励磁电流。、无功功率的调节：发电机与系统并联运行时，可以认为是与无限大容量电源的母线运行，要改变发电机励磁电流，感应电势和定子电流也跟着变化，此时发电机的无功电流也跟着变化。当发电机与无限大容量系统并联运行时，为了改变发电机的无功功率，必须调节发电机的励磁电流。此时改变的发电机励磁电流并不是通常所说的“调压”，而是只是改变了送入系统的无功功率。、无功负荷的分配：并联运行的发...
