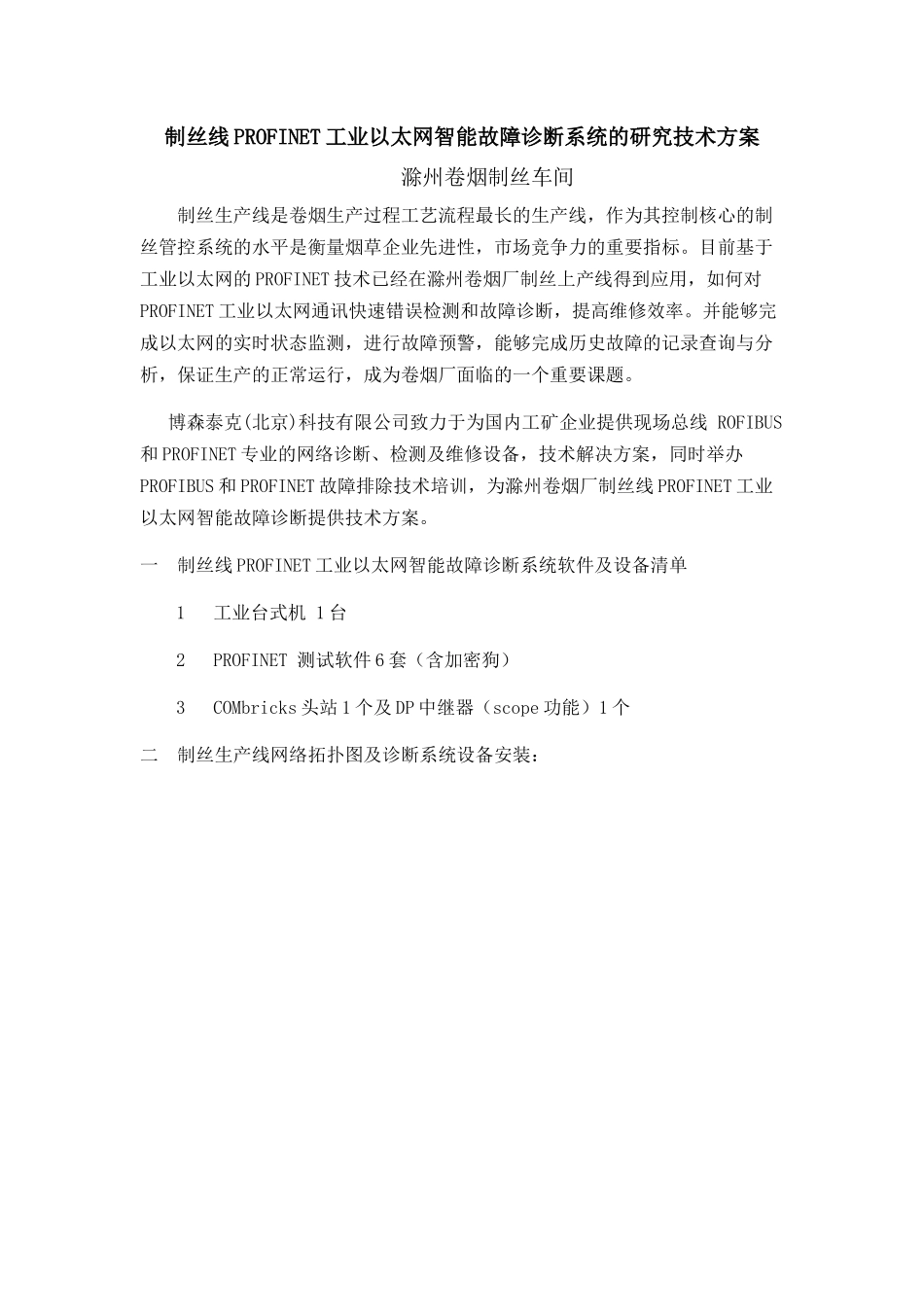

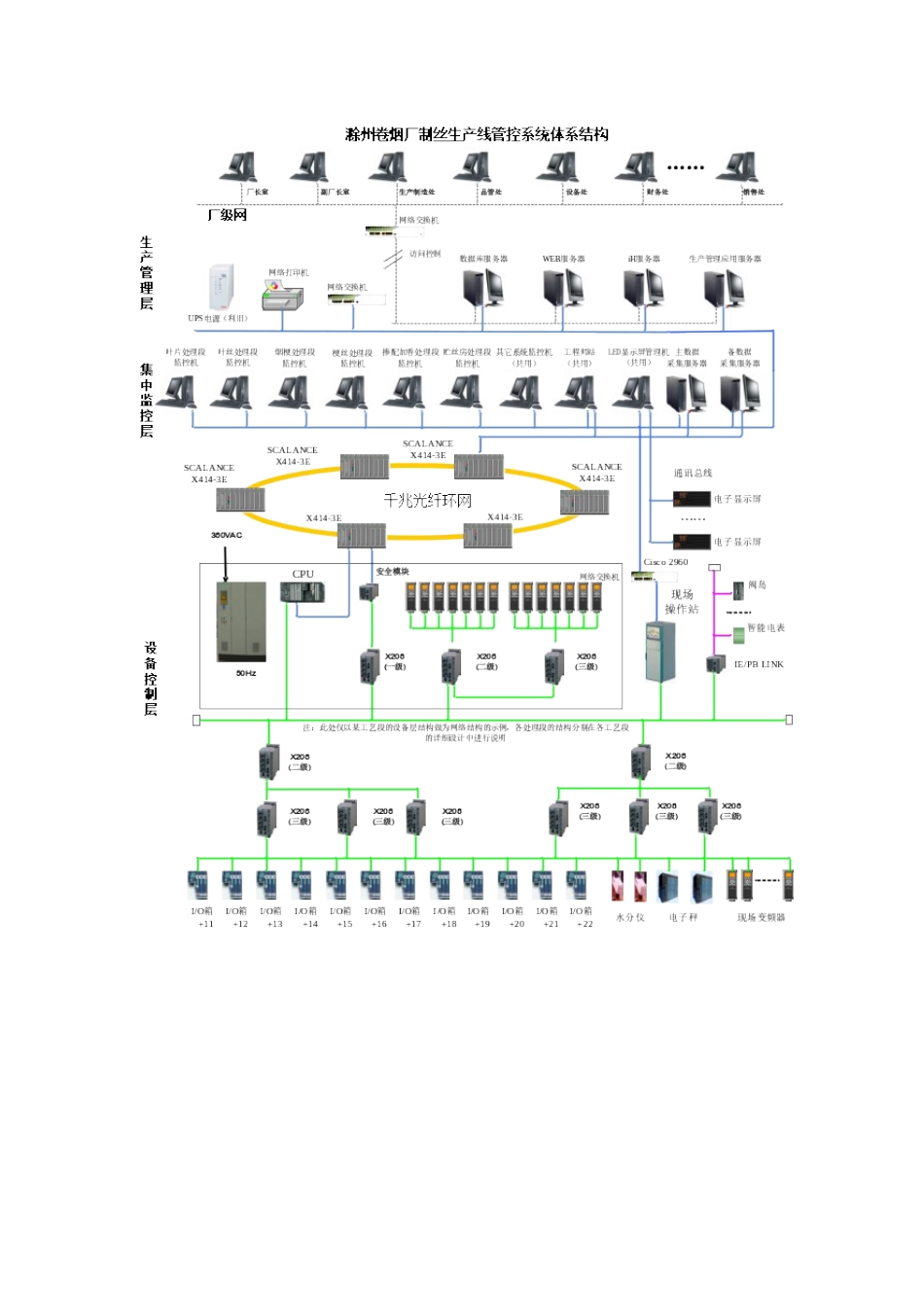

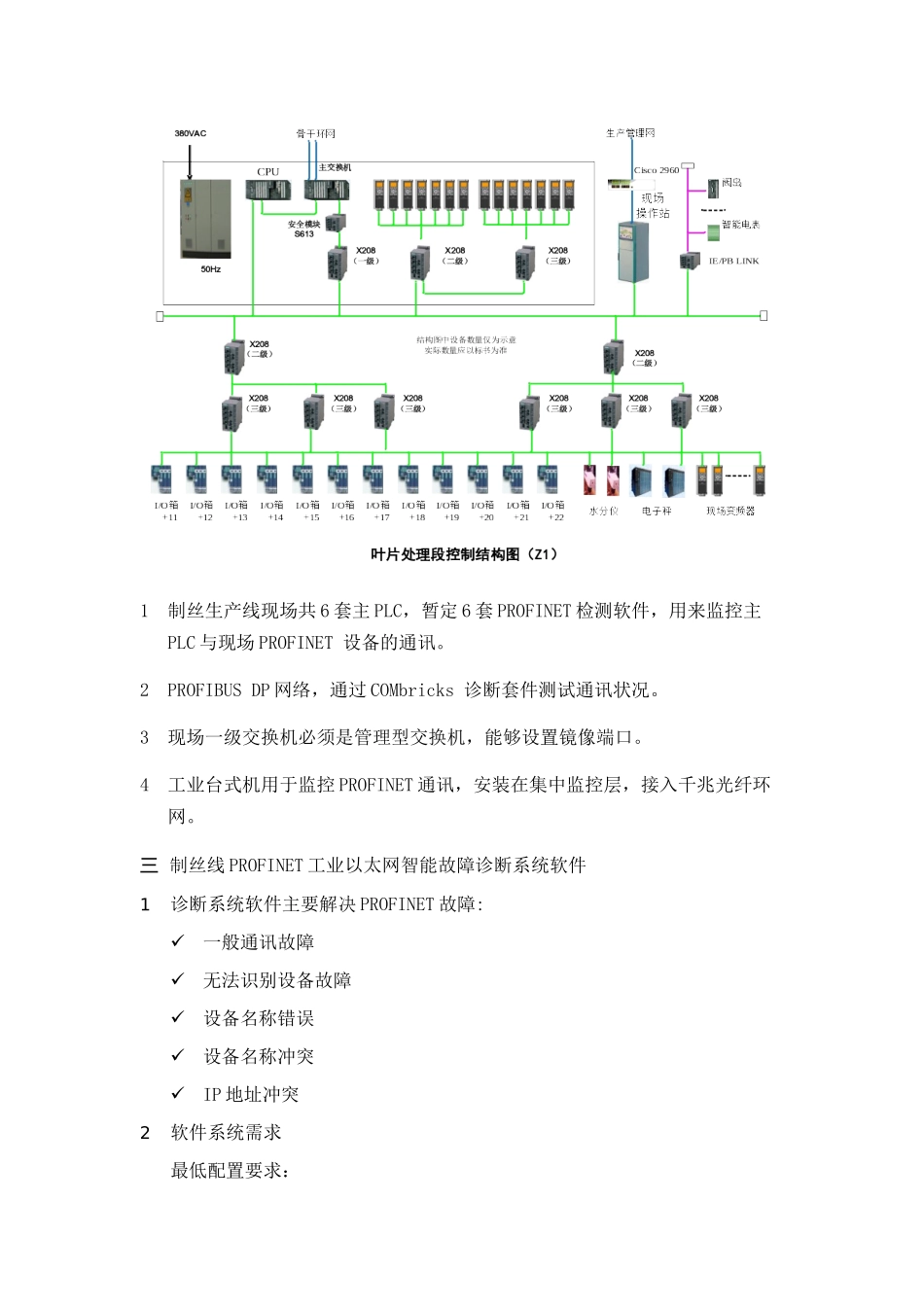

制丝线PROFINET工业以太网智能故障诊断系统的研究技术方案滁州卷烟制丝车间制丝生产线是卷烟生产过程工艺流程最长的生产线，作为其控制核心的制丝管控系统的水平是衡量烟草企业先进性，市场竞争力的重要指标。目前基于工业以太网的PROFINET技术已经在滁州卷烟厂制丝上产线得到应用，如何对PROFINET工业以太网通讯快速错误检测和故障诊断，提高维修效率。并能够完成以太网的实时状态监测，进行故障预警，能够完成历史故障的记录查询与分析，保证生产的正常运行，成为卷烟厂面临的一个重要课题。博森泰克(北京)科技有限公司致力于为国内工矿企业提供现场总线ROFIBUS和PROFINET专业的网络诊断、检测及维修设备，技术解决方案，同时举办PROFIBUS和PROFINET故障排除技术培训，为滁州卷烟厂制丝线PROFINET工业以太网智能故障诊断提供技术方案。一制丝线PROFINET工业以太网智能故障诊断系统软件及设备清单1工业台式机1台2PROFINET测试软件6套（含加密狗）3COMbricks头站1个及DP中继器（scope功能）1个二制丝生产线网络拓扑图及诊断系统设备安装：1制丝生产线现场共6套主PLC，暂定6套PROFINET检测软件，用来监控主PLC与现场PROFINET设备的通讯。2PROFIBUSDP网络，通过COMbricks诊断套件测试通讯状况。3现场一级交换机必须是管理型交换机，能够设置镜像端口。4工业台式机用于监控PROFINET通讯，安装在集中监控层，接入千兆光纤环网。三制丝线PROFINET工业以太网智能故障诊断系统软件1诊断系统软件主要解决PROFINET故障:一般通讯故障无法识别设备故障设备名称错误设备名称冲突IP地址冲突2软件系统需求最低配置要求：操作系统微软WindowsXP及以上600兆英特尔奔腾3处理器或同等配置及以上内存512兆及以上分辨率1024*768及以上USB2.0接口以太网端口3诊断系统主要功能：1)实时列表：实时列表能够持续不断地列出所有在线设备。它可以分别显示出有效设备、进行数据交换中的设备和闲置设备。通过不同的背景颜色，不同的设备状态会被显示出来。黄：闲置设备（）设备不再发送任何信息。问题可能在于设备丢失或设备还未进行数据交换。浅蓝：有效设备设备正在发送信息，但没有与PNIO控制器进行数据交换。绿：进行数据交换中的设备设备有效并且与PNIO控制器进行数据交换。2）统计信息：数据矩阵是分析仪功能最强大的特性。它能够真正显示出装置的状态。它能够为维护工程师提供其所需的重要信息。数据矩阵的用户界面可分为两部分，一部分显示附加信息，另一部分显示实际的数据矩阵。信息部分为信息面板，显示在数据矩阵中所选定设备的附加信息。所显示的信息内容取决于所选定设备的可获信息。显示的信息还包括PROFINET和IP设备的MAC地址以及IP地址。数据矩阵能够显示位于矩阵中每台设备的信息。设备在矩阵中所处的位置基于它的地址，也就是其IP地址的最后一字节。因此矩阵每次能够同时显示254台设备。当IP地址范围扩大时，新的标签将被加入数据矩阵中。如标签名称所示，每项标签都对应着特定范围的IP地址。主要包括以下信息：当前循环时间最小循环时间最大循环时间传输状态错误计数警报（设备/控制器）绝对通信量（PROFINET/非PROFINET）相对通信量（PROFINET/非PROFINET）其中浅蓝：变化的统计量黄：设备闲置3）柱状图：显示各个设备的循环周期，如果柱状图中显示红色，则表示在周期内设备丢失4）SNMP：SNMP功能能够检测网络中的设备。根据设备功能的不同，如系统运行时间、系统描述、硬件地址和IP地址等相关信息会显示出来。5）拓扑图：能够在不关闭设备的情况下检测网络拓扑结构。拓扑检测功能建立了包含设备位置的清晰网络结构。检测结果取决于提供信息的设备。绿：全部拓扑信息能够从设备中读取。黄：部分拓扑信息能够从设备中读取。红：拓扑信息无法从设备中读取。6）生成测试报告：通过该软件得到的PROFINET信息汇总成PDF报告。报告主要包括以下信息，网络特性实时列表信息统计信息柱状图信息SNMPI/M信息设备配置信息4软件界面及部署：加密狗加到工业台式机，界面6个按钮，用来指示到6个PROFINET测试软件。四制丝线PROFINET工业以太...
