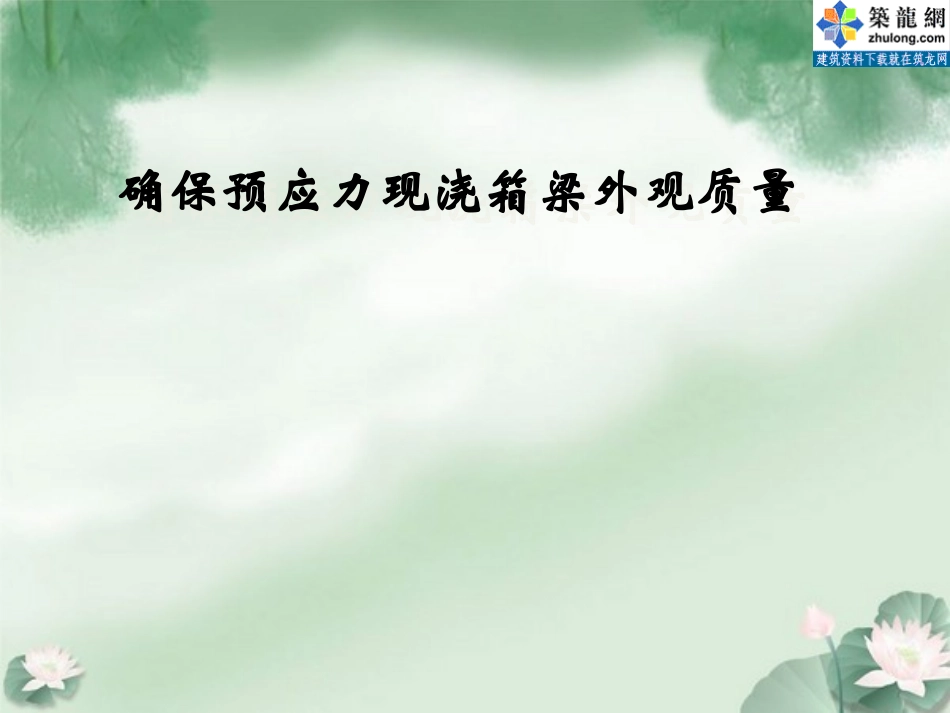

确保预应力现浇箱梁外观质量(QC成果)VIP免费

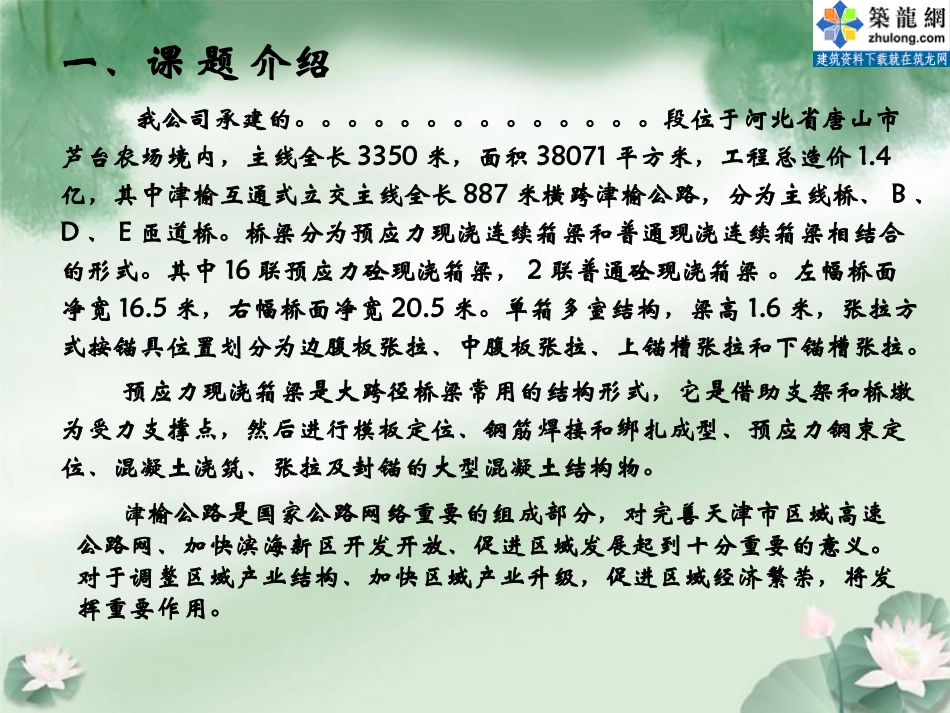

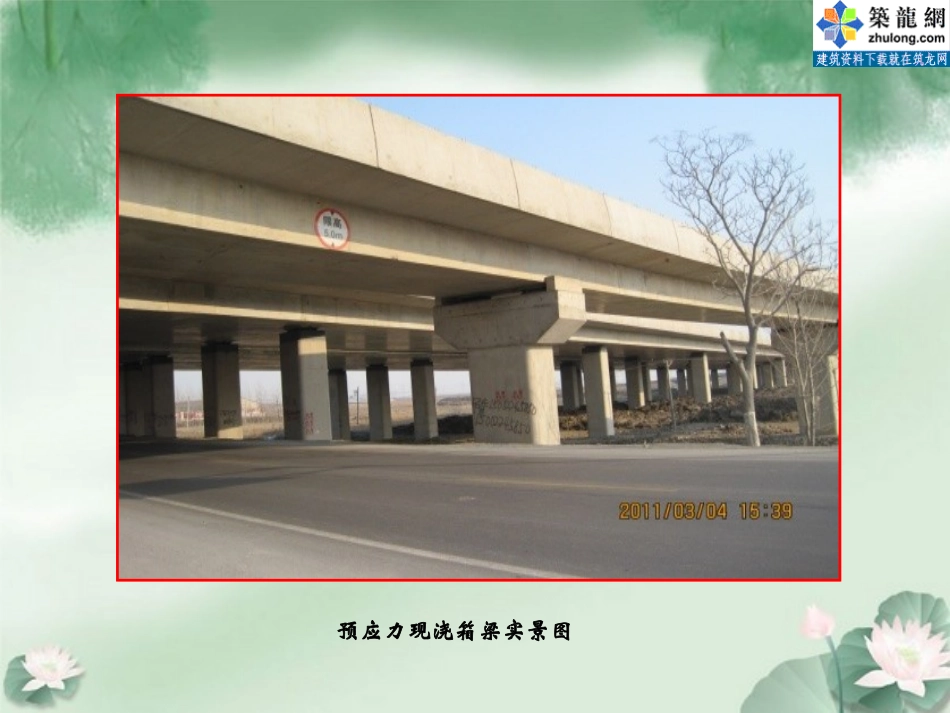

确保预应力现浇箱梁外观质量确保预应力现浇箱梁外观质量一、课题介绍我公司承建的。。。。。。。。。。。。。。段位于河北省唐山市芦台农场境内，主线全长3350米，面积38071平方米，工程总造价1.4亿，其中津榆互通式立交主线全长887米横跨津榆公路，分为主线桥、B、D、E匝道桥。桥梁分为预应力现浇连续箱梁和普通现浇连续箱梁相结合的形式。其中16联预应力砼现浇箱梁，2联普通砼现浇箱梁。左幅桥面净宽16.5米，右幅桥面净宽20.5米。单箱多室结构，梁高1.6米，张拉方式按锚具位置划分为边腹板张拉、中腹板张拉、上锚槽张拉和下锚槽张拉。预应力现浇箱梁是大跨径桥梁常用的结构形式，它是借助支架和桥墩为受力支撑点，然后进行模板定位、钢筋焊接和绑扎成型、预应力钢束定位、混凝土浇筑、张拉及封锚的大型混凝土结构物。津榆公路是国家公路网络重要的组成部分，对完善天津市区域高速公路网、加快滨海新区开发开放、促进区域发展起到十分重要的意义。对于调整区域产业结构、加快区域产业升级，促进区域经济繁荣，将发挥重要作用。预应力现浇箱梁实景图津榆公路是贯穿东西交通大动脉，车流量极其巨大，上跨桥梁施工工期短﹑技术含量高﹑地质条件、气候条件恶劣，施工难度和风险大。现浇箱梁的外观质量决定工程成败，直接影响整个桥梁的质量和公司多年树立的良好形象，对此，我项目部特立此课题，加强整个过程箱梁的外观质量控制，对现浇箱梁粱体外观质量进行攻关。课题名称确保预应力现浇箱梁外观质量成立时间2009.4.10注册时间2009.4.10小组名称。。。。。活动时间2009.7—2010.11序号姓名性别文化程度职务/职称QC小组分工小组类型1。。。男大本项目经理/高级工程师组长：全面负责攻关型2。。。。男大本项目总工/工程师组员：作业书编制注册号3。。。。男初中项目副经理/助工组员：现场质量控制4。。。。男中专项目副经理/技师组员：施工测量及数据整理顾问。。。。。。5。。。。男大本技术员/助工组员：数据资料整理活动制度成员均通过QC教育每月活动不少于3次遇到问题随时活动出勤率达98%以上6。。。。男高中现场施工负责人组员：现场监督检查7。。。。男大本质量负责人/助工组员：施工调研二、小组概况二、小组概况制表人：。。。。制表时间：2009年4月15日制表人：。。。。制表时间：2009年4月15日活动历史APAPCDCD《确保张拉索质量》2008年获全国建设优秀质量管理小组二等奖2006年获全国市政建设优秀质量管理小组一等奖《提高主体结构变形缝处的防水质量》《体系转换过程中吊索张拉力精度控制》2007年获全国市政建设优秀质量管理小组一等奖2009年获全国市政工程建设优秀质量管理小组一等奖《确保垃圾土中灌注桩施工质量》2010年获全国市政工程建设优秀质量管理小组优秀奖。《确保冬季混凝土施工质量》APAPCDCDAPAPCDCDAPAPCDCDAPAPCDCD我QC小组自04年至今曾经先后获得市级优秀成果6项、部级优秀成果2项、国家级优秀QC成果5项，我们以“确保预应力现浇箱梁外观质量”为本轮循环课题开展活动。三、选题理由三、选题理由2、津榆互通式立交跨越205国道，由于粱体支架相对路面净空高度较低仅为4.7米，当地交管部门不允许搭设门洞，给施工带来了新的挑战。1、施工技术人员都较年轻，平均年龄仅28岁，以前没有类似的经验。跨越粱体墩柱图片3、整个桥梁采用新型竹夹模代替传统的定型钢模，模板摊铺面积46205平方米，公司以前没有类似的经验。竹胶板铺设图片4、我单位承建的。。。。。。。。芦台农场境内，地表水位较浅，地面以下1.5m就会有地表水流出，沉降控制的成败直接影响整个工程的质量。5、业主规定该工程必须“保部优，争创鲁班奖”对跨越施工粱体外观及线性提出较高要求。工程周边水位图片质量目标图片6、津榆互通式立交特大桥主线全长887米，桥梁双幅总宽37米，梁高1.6米，粱体外观质量控制十分困难再加上每小时6000辆过往车辆影响，保证施工期间的交通安全运行，是施工中的重中之重，也是我们对建设单位做出的承诺。箱梁水平面及横断面尺寸图片四、现状调查四、现状调查2009年4月20日，我qc小组开始收集整理相关资料，“探讨公路桥梁裂缝的处理措施”、“影响桥梁混凝...
