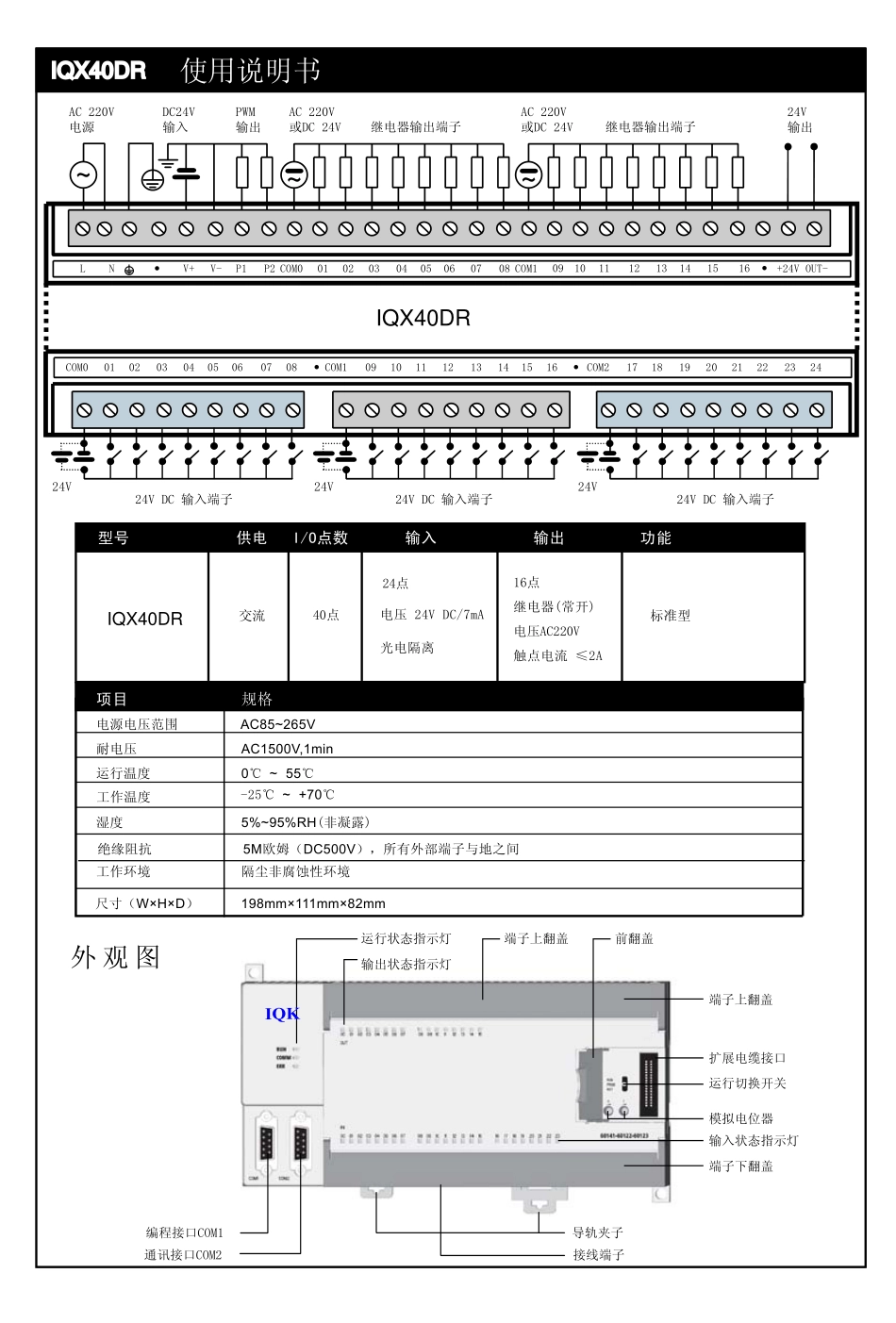

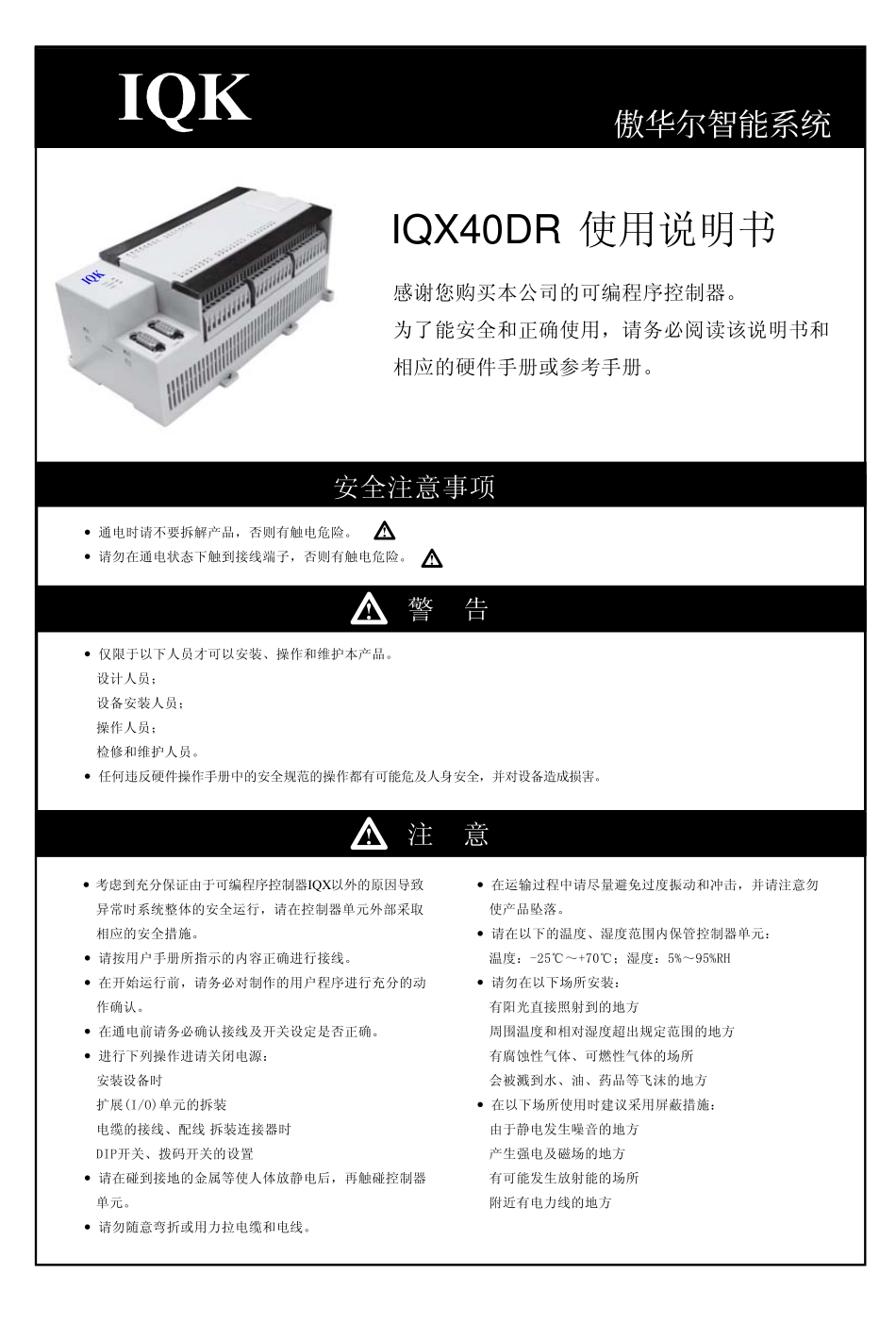

感谢您购买本公司的可编程序控制器。为了能安全和正确使用，请务必阅读该说明书和相应的硬件手册或参考手册。傲华尔智能系统使用说明书IQX40DR异常时系统整体的安全运行，请在控制器单元外部采取相应的安全措施。请按用户手册所指示的内容正确进行接线。在开始运行前，请务必对制作的用户程序进行充分的动作确认。在通电前请务必确认接线及开关设定是否正确。进行下列操作进请关闭电源：安装设备时扩展(I/O)单元的拆装电缆的接线、配线拆装连接器时DIP开关、拨码开关的设置请在碰到接地的金属等使人体放静电后，再触碰控制器单元。请勿随意弯折或用力拉电缆和电线。在运输过程中请尽量避免过度振动和冲击，并请注意勿使产品坠落。请在以下的温度、湿度范围内保管控制器单元：温度：-25℃～+70℃；湿度：5%～95%RH请勿在以下场所安装：有阳光直接照射到的地方周围温度和相对湿度超出规定范围的地方有腐蚀性气体、可燃性气体的场所会被溅到水、油、药品等飞沫的地方在以下场所使用时建议采用屏蔽措施：由于静电发生噪音的地方产生强电及磁场的地方有可能发生放射能的场所附近有电力线的地方安全注意事项警告注意通电时请不要拆解产品，否则有触电危险。请勿在通电状态下触到接线端子，否则有触电危险。仅限于以下人员才可以安装、操作和维护本产品。设计人员；设备安装人员；操作人员；检修和维护人员。任何违反硬件操作手册中的安全规范的操作都有可能危及人身安全，并对设备造成损害。考虑到充分保证由于可编程序控制器以外的原因导致IQX24点电压24VDC/7mA光电隔离40点16点继电器(常开)电压AC220V触点电流≤2A标准型交流IQX40DRIQX40DR+24VOUT-24V24V24VAC220V电源24V输出DC24V输入24VDC输入端子24VDC输入端子24VDC输入端子PWM输出继电器输出端子AC220V或DC24VAC220V或DC24V继电器输出端子LNV+V-P1P2COM00102030405060708COM1COM00102030405060708COM109101112130910111213141516141516COM21718192021222324IQX40DR型号供电I/O点数输入输出功能项目规格电源电压范围AC85~265V耐电压AC1500V,1min运行温度0℃~55℃湿度5%~95%RH(非凝露)工作环境隔尘非腐蚀性环境工作温度-25℃~+70℃绝缘阻抗5M欧姆（DC500V），所有外部端子与地之间尺寸（W×H×D）198mm×111mm×82mm编程接口COM1通讯接口COM2导轨夹子接线端子输入状态指示灯输出状态指示灯扩展电缆接口运行切换开关模拟电位器端子下翻盖端子上翻盖前翻盖运行状态指示灯外观图端子上翻盖使用说明书感谢您购买本公司的可编程序控制器。为了能安全和正确使用，请务必阅读该说明书和相应的硬件手册或参考手册。傲华尔智能系统使用说明书IQE16DR异常时系统整体的安全运行，请在控制器单元外部采取相应的安全措施。请按用户手册所指示的内容正确进行接线。在开始运行前，请务必对制作的用户程序进行充分的动作确认。在通电前请务必确认接线及开关设定是否正确。进行下列操作进请关闭电源：安装设备时扩展(I/O)单元的拆装电缆的接线、配线拆装连接器时DIP开关、拨码开关的设置请在碰到接地的金属等使人体放静电后，再触碰控制器单元。请勿随意弯折或用力拉电缆和电线。在运输过程中请尽量避免过度振动和冲击，并请注意勿使产品坠落。请在以下的温度、湿度范围内保管控制器单元：温度：-25℃～+70℃；湿度：5%～95%RH请勿在以下场所安装：有阳光直接照射到的地方周围温度和相对湿度超出规定范围的地方有腐蚀性气体、可燃性气体的场所会被溅到水、油、药品等飞沫的地方在以下场所使用时建议采用屏蔽措施：由于静电发生噪音的地方产生强电及磁场的地方有可能发生放射能的场所附近有电力线的地方安全注意事项警告注意通电时请不要拆解产品，否则有触电危险。请勿在通电状态下触到接线端子，否则有触电危险。仅限于以下人员才可以安装、操作和维护本产品。设计人员；设备安装人员；操作人员；检修和维护人员。任何违反硬件操作手册中的安全规范的操作都有可能危及人身安全，并对设备造成损害。考虑到充分保证由于可编程序控制器以外的原因导致IQX二、规格表输入输出点数输...
