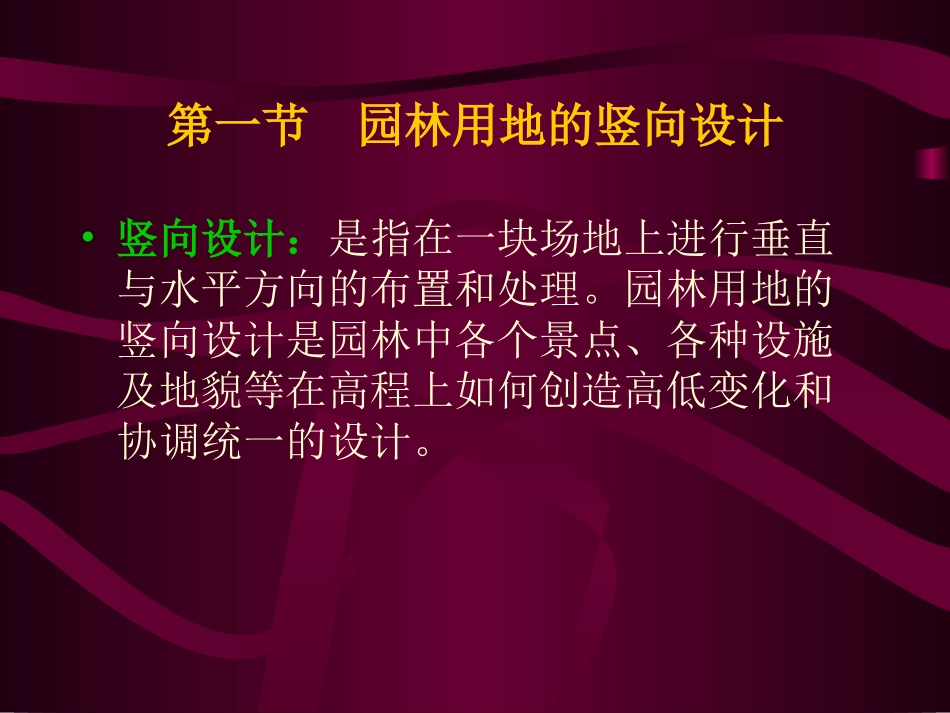

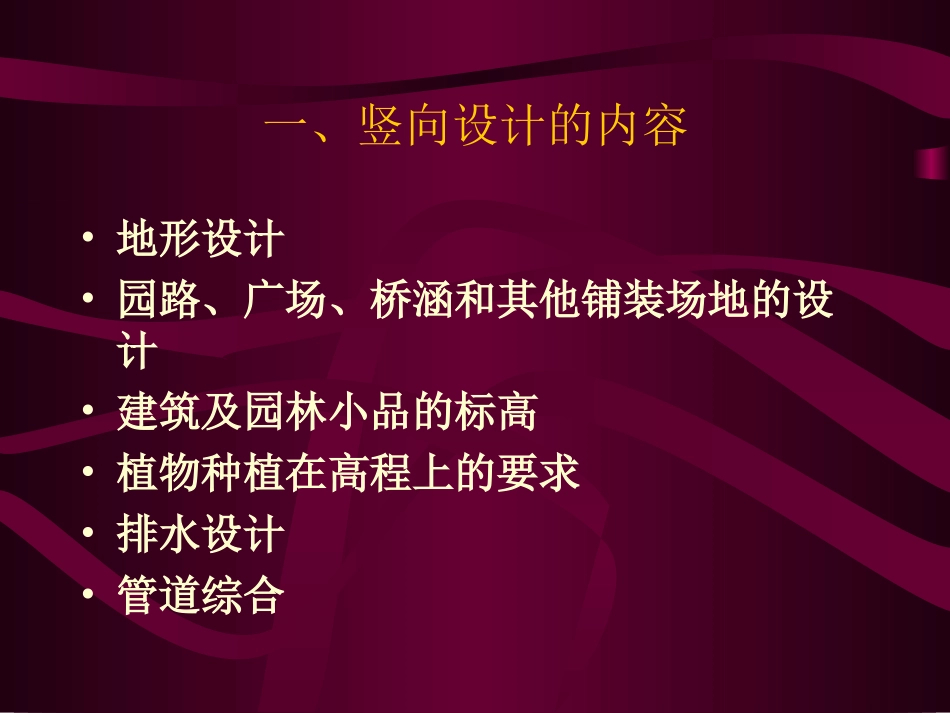

第一章土方工程第一节园林用地的竖向设计•竖向设计：是指在一块场地上进行垂直与水平方向的布置和处理。园林用地的竖向设计是园林中各个景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。一、竖向设计的内容•地形设计•园路、广场、桥涵和其他铺装场地的设计•建筑及园林小品的标高•植物种植在高程上的要求•排水设计•管道综合二、筑山的目的和要决1.筑山的目的埠障分隔空间背景山主景山2.筑山要决•延伸变化，莫为比翼•未山先麓，自然地势之嶙峋•胸有丘壑，虚实相生•左急右缓，勒放自如•前喧后寂，幽旷两宜•主次分明，组合有致•注重山之“三远”三、竖向设计的方法（一）等高线法1.等高线的概念：等高线是一组垂直间距相等、平行于水平面的假象面，与自然地貌相交切所得到的交线在平面上的投影。2.等高线的性质：①在同一条等高线上所有的点，其高程都相等②每一条等高线都是闭合的③等高线的水平间距的大小，表示地形的缓与陡④等高线一般不相交和重叠，只在悬崖处出现这种情况⑤等高线不能直穿横过河谷、堤岸、道路等3.不同地形地貌的表示方法•沉床、盆地•谷地•山脊、山岭•坡地•平原•梯台、重丘及山丘4.用设计等高线进行竖向设计（1）坡度极其限值坡度：i=h/Li—坡度%h—高差mL—水平间距m限值及适值：（2）设计等高线的具体运用①改变坡度②平垫沟谷③削平山脊④平整场地⑤园林设计等高线的计算和绘制⑥地形设计剖面图（二）断面法用许多断面表示原有地形和设计地形的状况的方法；便于计算土方量。（三）模型法四、竖向设计和土方工程量竖向设计合理与否将直接影响土方工程量，好的竖向设计在以设计意图为前提的基础上，必须尽量减少土方工程量。影响土方工程量的因素：•竖向设计是否遵循“因地制宜”的设计原则•园林建筑与地形结合情况•园路的选择土方工程量的影响•多设计小地形、微地形，少进行大规模的挖湖堆山•缩短土方调配运距，减少搬运•合理布置管道线路和埋深第二节土方计算•一、公式法估算：此法简单易于操作但精确度差，多用于估算。二、断面法：断面法是以一组等距（或不等距）的互相平行的截面将拟计算的地块、地形单体（如山、溪涧、池、岛等）和土方工程（如堤、沟渠、路堑、路槽等）分截成“段”。分别计算这些段的体积。再将各段体积相加，以求得该计算对象的总土方量。公式：V=1/2（S1+S2）L计算精度取决于截面的数量，多则精，少则粗。根据剖面的剖取方向不同，分：垂直剖面法、水平剖面法和斜面剖面法。这里只介绍前两种方法。（一）垂直断面法•此法适应于带状地形单体或土方工程（如带状山体、水体、沟、堤、路堑等）的土方量的计算。•常见断面积计算公式见p18表1-2-2（二）等高面法（水平断面法）•等高面法是沿等高线取面时，等高距即为二相邻断面的高，计算方法同断面法。等高面法最适于大面积的自然山水地形的土方计算。由于园林设计图纸上的原地形和设计地形均用等高线表示，因而采取等高线法进行计算最为便当。例：某公园局部地形过于低洼，不适于一般植物的生长和游人活动，现挖湖（水面常水位48.50m）堆山于园区（详细见图），试计算其土方量。计算步骤：1.先确定一个计算填方和挖方的交界面—基准面，基准面标高是取设计水体挖掘线范围内的原地形标高的平均值，为48.55m2.求设计陆地原地形高于基准面的土方量，先逐一求出原地形各等高线所包围的面积，方法用方格网或求积仪或计算机计算，如：S48.55=4050㎡S49.00=2925㎡V=h（S1+S2）/2h=49.00-48.55=0.45mV48.55-49.00=0.45（4050+2925）/2=1569.4V49.00-49.50=……依次类推，累计即为设计陆地原地形土方量3.设计陆地土方量，计算方法与上面相同4.求填方量设计陆地土方量减去设计陆地原地形土方量即得5.求设计水体挖方量，公式如下：图中水池其设计湖岸线包围的面积：A=950㎡；挖深H=1.55m；坡度系数m=4平均值，岸线纵长L=150m代入公式：V=751.756.土方平衡V挖+V外来土=V填水平断面法也可用来计算局部平整场地的土方计算（右图）首先根据设计图纸上原地形等高线和设计等高线相交的情况，找出零点位置并连接成线（零点线），根据情况划分挖方区和填方...
