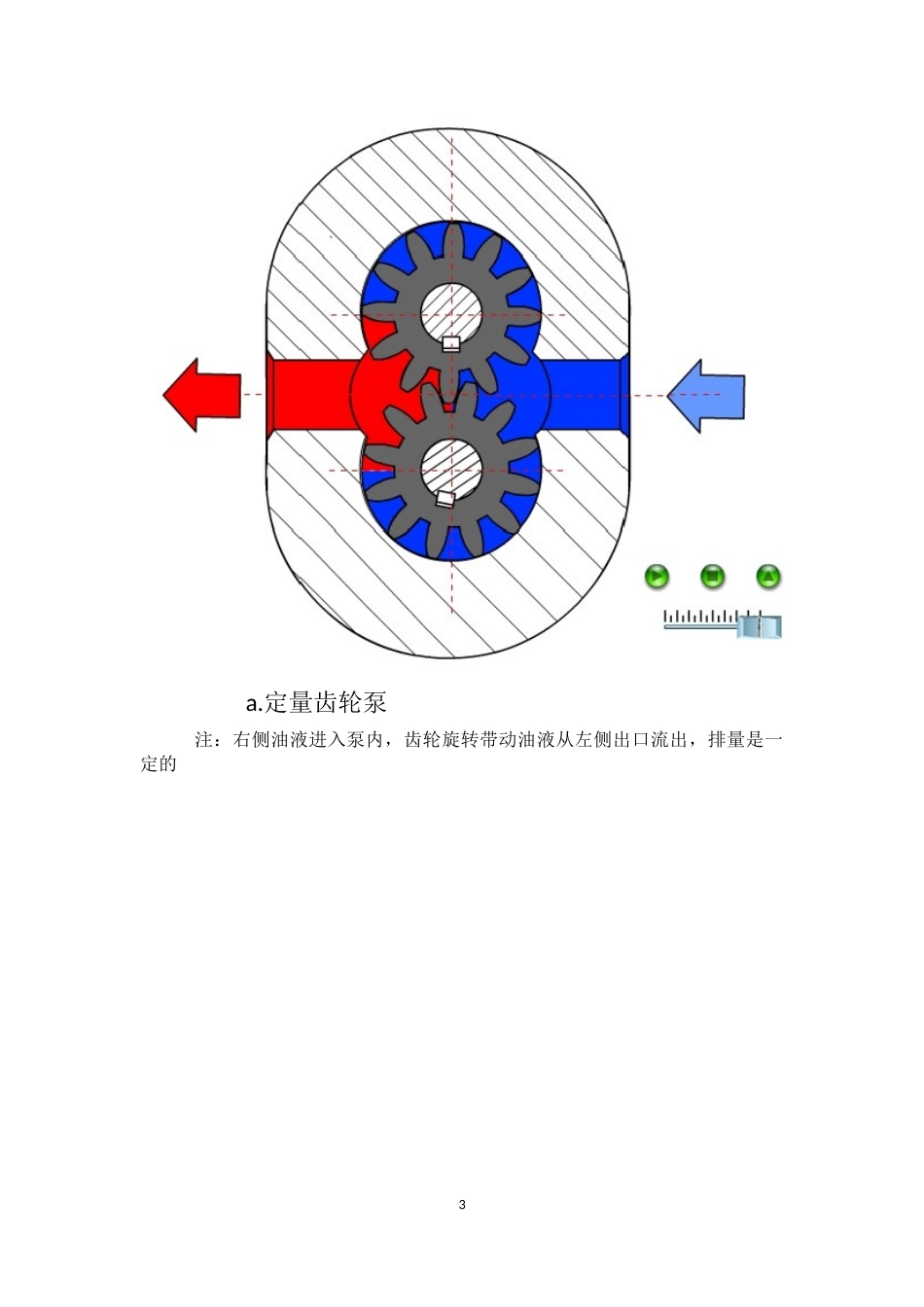

液压系统说明目录一、液压系统的基本元件二、盾构机液压系统说明1一、液压系统元件1液压泵液压泵是液压系统的动力元件，按结构可以分为柱塞泵、齿轮泵、叶片泵，按排量可以分为定量泵、变量泵，按输出出口方向又可以分为单向泵、双向泵。泵都是由电动机或其他原动机带动旋转，通过这种往复的旋转将油不断地输送到管路中，通过各种阀的作用，控制着执行元件的运行。在大连地铁盾构机中，螺旋输送机使用一个双向变量泵和一个定量泵，推进系统中使用一个大排量的单向变量泵，管片安装机种使用两个单向变量泵，注浆系统中使用一个单向变量泵，辅助系统使用一个单向变量泵。2a.定量齿轮泵注：右侧油液进入泵内，齿轮旋转带动油液从左侧出口流出，排量是一定的3c.定量叶片泵注：转子转动，带动叶片推动油液1、2进油，3、4出油，排量一定d.斜盘式柱塞泵注：斜盘由联轴器带动转动，往复吸油、压油，斜盘角度是可以调控的42液压阀液压阀根据作用可以分为压力控制阀、流量控制阀、方向控制阀。压力控制阀可以控制液压回路的压力，如当液压回路中压力过大时，溢流阀或卸荷阀打开泄压。流量控制阀可以控制液压回路中的流量大小，根据流量的不同可以控制执行元件的速度。方向控制阀主要控制液压回路中液压油的流动方向，由此可以改变液压油缸的伸缩。各种阀一般安装在靠近泵的油液管路中，相对来说比较集中，便于检查和维修。a.单向阀注：油液从P1口进入，克服弹簧力推开单向阀的阀芯，经孔隙从p2口流出，油液只能从p1流向p25b.溢流阀注：油从压力口进入，通过阻尼孔进入后腔，克服弹簧压力，推开阀芯，油液从溢流口6c.液控单向阀注：x口接压力油时，阀芯将a与b口堵死，当x口接油箱时，若Pa大于Pb，则从a口进油，打开阀芯，流向b口，若Pb大于Pa时，则油液从b口流向a口，7d.插装阀注：控制油路克服弹簧力，接通进出口，该阀一般用于主油路8e.减压阀注：主要用于控制出口压力3液压马达液压马达属于液压系统的执行元件，与液压泵的工作原理相反，液压泵是将其他形式的能（如电能、风能）转化为液压油的动能，而液压马达是将液压油的动能转化为机械能，从而实现马达的旋转带动执行元件的转动。盾构机中用到的马达主要是轴向柱塞变量马达，可实现无级调速。94液压油缸液压油缸同样是液压系统中的执行元件，主要有伸出、收回、保持三个状态，一般是中间隔开分为两个工作腔即有杆腔和无杆腔。最常见的是单活塞杆油缸，两个工作腔交替进行进油、回油来控制活塞杆的状态。105液压辅助元件及工作介质液压回路中除了以上几大部分以外还有很多辅助元件，例如油箱、过滤器、传感器、蓄能器、密封装置、冷却器、液压管路和接头、温度计、液位计等。11液压的工作介质就是指液压油，中铁装备公司根据NAS清洁度选择液压油的粘度V=68mm²/s，主要使用壳牌或美孚液压油。伸缩油缸换向回路示意图：油缸伸出为例，泵在电动机的带动下开始转动将油液输出，换向阀换到左位，进入液压油缸无杆腔，同时有杆腔的油液开始回油，经换向阀流入到油箱，1、2属溢流阀，当油路中压力较大时，溢流阀打开，油液直接回到油箱，防止压力过大时对系统造成冲击甚至破坏。12注：此图原理同上图，换向阀的关闭是通过手柄操作的二、盾构机液压系统根据液压油的走向，大致可以把整个液压系统的回路归结为：油箱→液压泵→液压控制阀→液压马达或者液压油缸→液压回油散热器→油箱。1、螺旋输送机液压基本原理下图是大连地铁2号线201工程土压平衡式盾构机螺旋输送机旋转的液压系统图，以正转为例：首先，准备好盾构机启动条件，选定正转方向、按下螺旋输送机启动按钮后，电动机开始启动，带动左侧双向变量液压泵旋转，泵开始输出液压油，分出上下两路，上侧液压油途径压力表到达换向阀（此时换向阀已经13换位到左位）处不通继续向上，到达五个旋转马达右侧，推动马达旋转，同时下侧液压油向上到达换向阀处，推开溢流阀，因节流口的原因只有部分油液流回油箱，其余部分油液继续向上到达五个马达左侧，因为左右两侧油液压力的关系，马达由右向左转动，从而实现螺旋输送机的正转。14152、推进系统液压基本原理下图是大连地铁2号线工程201标段盾...
