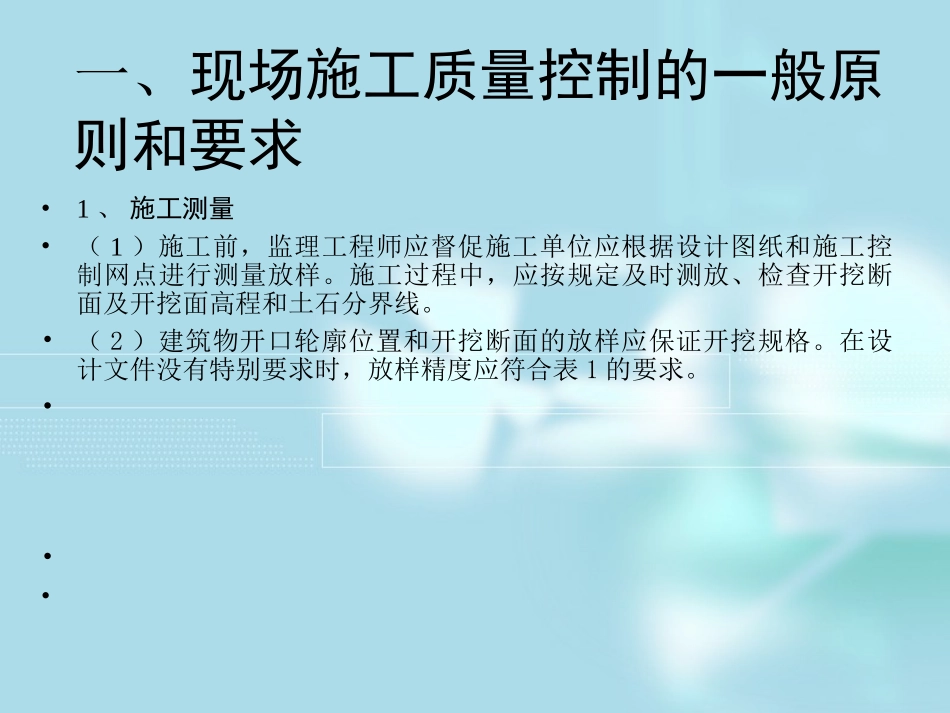

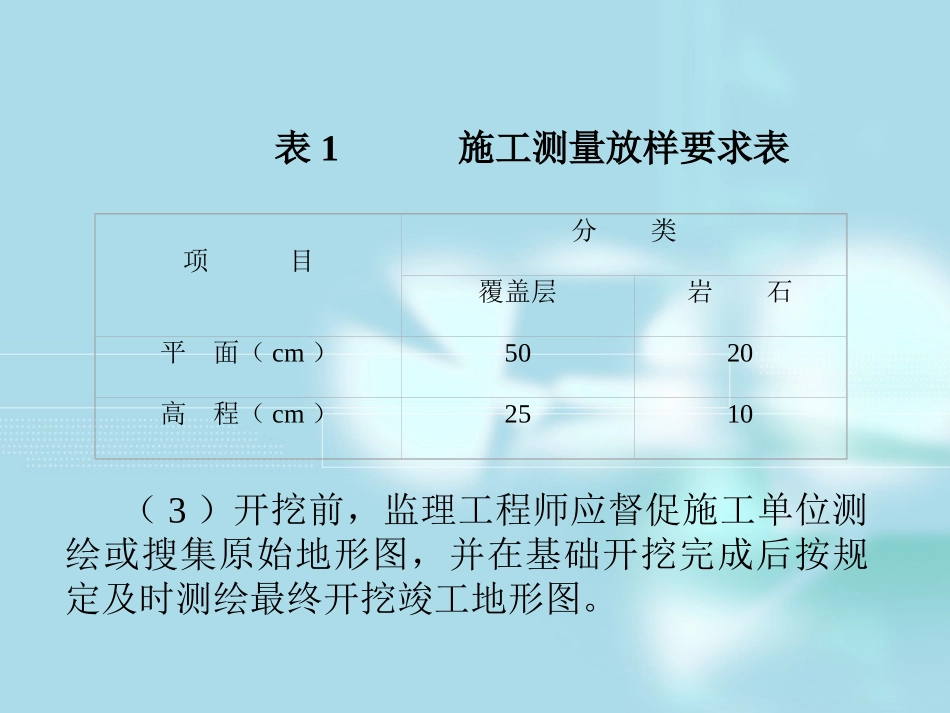

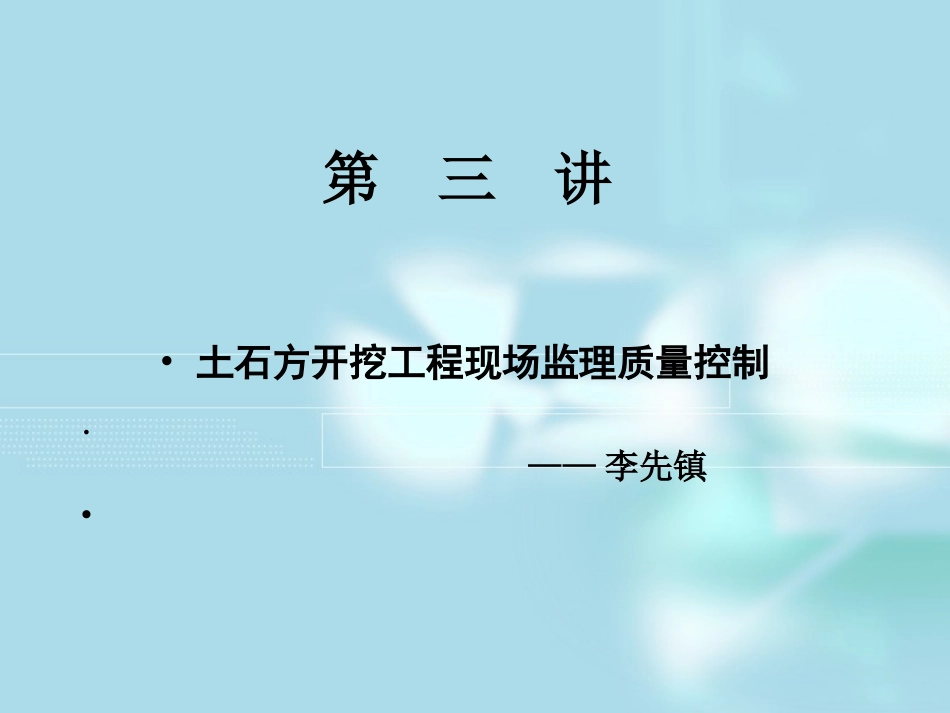

第三讲•土石方开挖工程现场监理质量控制•——李先镇•一、现场施工质量控制的一般原则和要求•1、施工测量•（1）施工前，监理工程师应督促施工单位应根据设计图纸和施工控制网点进行测量放样。施工过程中，应按规定及时测放、检查开挖断面及开挖面高程和土石分界线。•（2）建筑物开口轮廓位置和开挖断面的放样应保证开挖规格。在设计文件没有特别要求时，放样精度应符合表1的要求。•••表1施工测量放样要求表项目分类覆盖层岩石平面（cm）5020高程（cm）2510（3）开挖前，监理工程师应督促施工单位测绘或搜集原始地形图，并在基础开挖完成后按规定及时测绘最终开挖竣工地形图。●2、开挖区场地清理（1）根据开挖料利用规划，若开挖的土石方作为可利用料的，监理工程师应督促施工单位在开挖前清理施工区域内的全部树木、树桩、树根、杂草、垃圾、废渣等有害物。（2）为保证利用料的品质不因有害料物的混杂而下降，监理工程师应指示施工单位将清除的有害物（含植物根茎和覆盖层表层内的有机质土壤）运至指定地点堆放。●3、开挖、排水和出渣（1）岩石基础开挖工程包括建筑物基础开挖、边坡开挖、保护层开挖、因地质缺陷和结构要求的坑槽开挖以及其他部位开挖。（2）土石方开挖应自上而下、分层（台阶）进行。台阶高度应根据挖掘设备而定，一般不宜大于10m。（3）设计边坡轮廓线开挖，应采用预裂爆破和光面爆破方法。（4）紧邻水平建基面，应采用预留保护层并对其进行分层爆破的开挖方法。（5）设计边坡开挖前，必须做好开挖线外的危石清理、加固和排水等工作。（6）处于不良地质地段的设计边坡，当其对边坡稳定有不利影响时，在开挖前，施工单位应进行专门的开挖设计，提出确保设计边坡稳定的施工措施报监理机构批准。（7）水平建基面高程的开挖偏差，不应大于±20cm。（8）设计边坡轮廓线的开挖偏差，在一次钻孔深度条件下开挖时，不应大于其开挖高度的±2％；在分台阶开挖时，其最下部一个台阶坡脚位置的偏差，以及整体边坡的平均坡度，均应符合设计要求。（9）开挖施工中，监理工程师应依据报经批准的开挖工程施工措施计划，督促施工单位及时做好施工区排水、山体排水、坡面排水和基坑内排水工作，包括设置排、截水沟，集水井（坑），用水泵抽水等。基坑排水应减少污水对河流的污染。（10）出渣运输应按报经批准的出渣要求进行。堆（弃）渣应符合下述要求：1）场地应有足够的容量，避免二次转运。2）不得占用其他施工场地和防碍其他标项工程施工。3）不得堵塞河道和污染环境。●4、钻孔爆破（1）爆破施工前，施工单位应按合同文件规定，根据利用料的技术要求和本工程的开挖特性，有针对性地进行现场爆破试验，不断优化爆破参数，提高开挖料的获得率，避免恶化保留岩体的稳定和安全。爆破试验方案和实施计划应事先报经监理机构批准。（2）钻孔孔径：梯段爆破不得大于150mm，紧邻保护层以上的梯段爆破及预裂爆破和光面爆破不得大于100mm，保护层爆破不得大于50mm。（3）钻孔孔位、间距、排距、角度，应符合爆破设计的规定。钻孔偏差一般不大于1度、孔位偏差不大于15cm。（4）钻孔孔深：梯段爆破钻孔不得穿入预留的基础保护层内，无论采用何种保护层开挖爆破方式，钻孔均不得穿入建基面。（5）已完成的钻孔，孔内石渣和岩粉应预以清除，孔口予以保护。经检查合格后才可装药。（6）炮孔的装药、堵塞、爆破网络的联接和起爆必须严格按爆破设计和技术要求执行，并必须由持有公安部门颁发的《爆破员作业证》的炮工实施。（7）紧邻设计边坡，应采用预裂爆破和光面爆破技术，条件允许时应优先采用光面爆破技术。预裂爆破和光面爆破的效果，除开挖偏差应符合上述3（开挖、排水和出渣）中（7）、（8）两条规定外，还应符合下述要求：1）在开挖轮廓线上残留的炮孔应均匀分布。残留炮孔保存率，对于微新岩体应大于95％；对于弱风化岩体应达到80％以上；对于强风化岩体应达到50％以上。2）相邻三个残留孔间的不平整度不应大于15cm，对于不允许欠挖的结构部位应满足结构尺寸的要求，残留炮孔壁面不应有明显爆破裂隙，除明显地质缺陷外，不得产生裂隙张开、错动及层面抬动现象。3）对于台阶...
