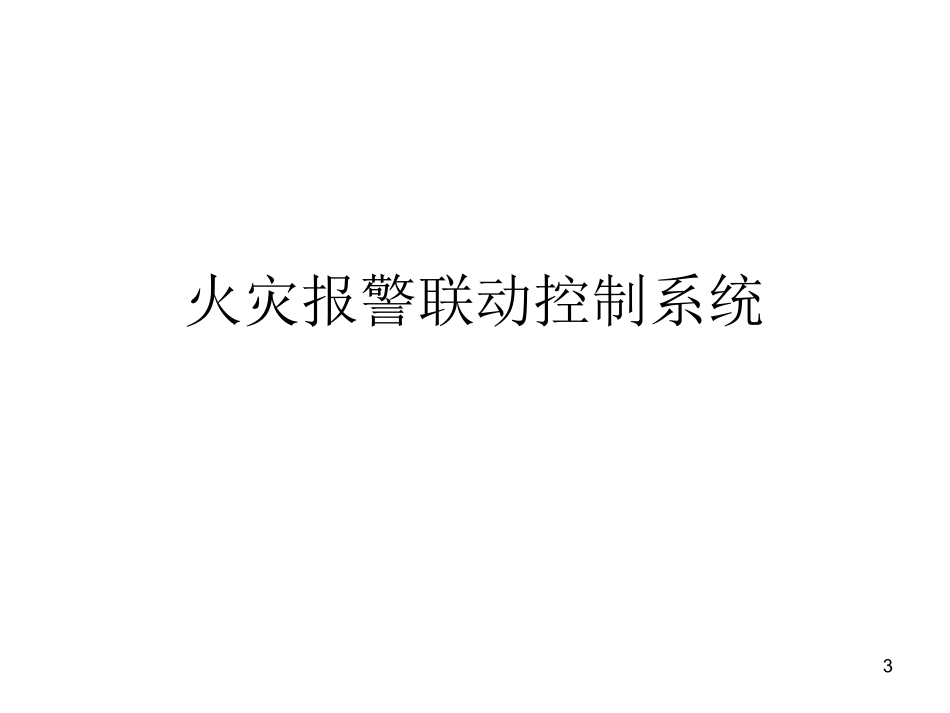

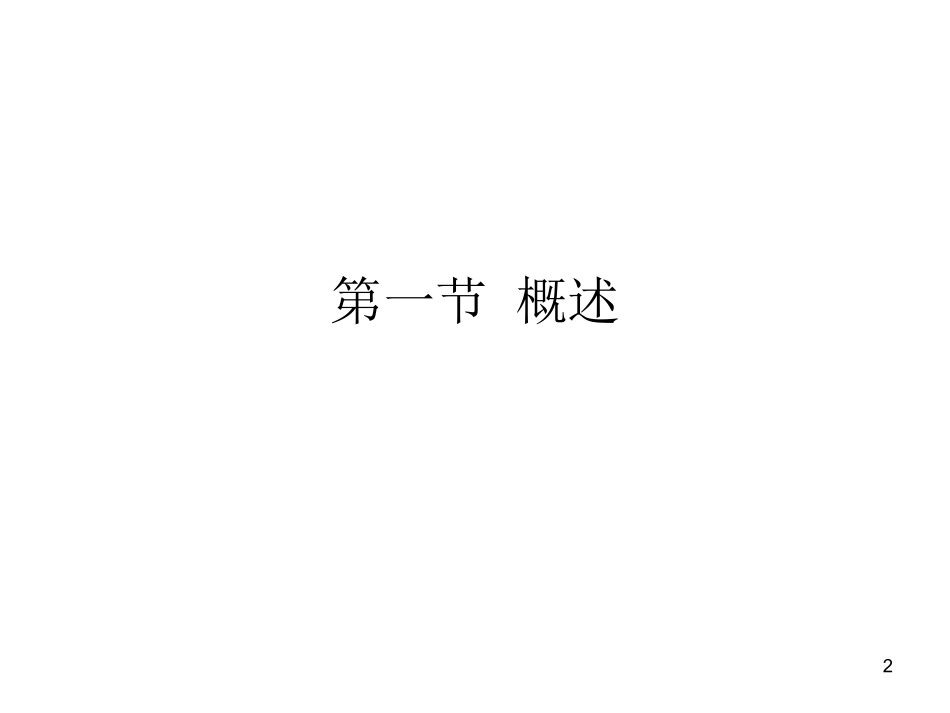

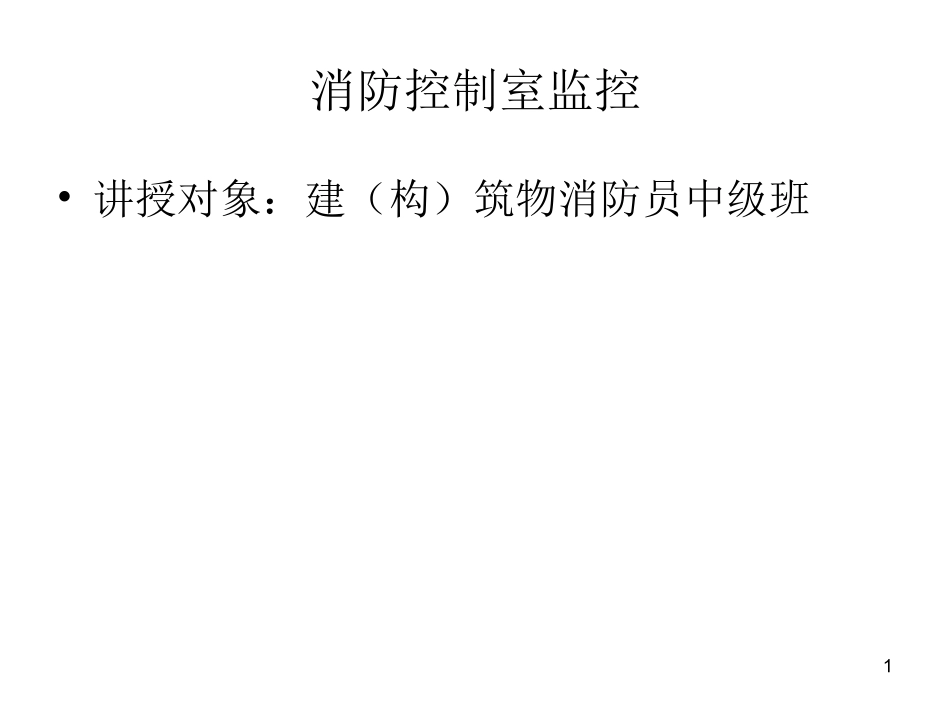

1消防控制室监控•讲授对象：建（构）筑物消防员中级班2第一节概述3火灾报警联动控制系统4火灾报警联动控制系统构成•具有联动功能的火灾报警控制器•现场部件：火灾探测器、手报、信号输入模块、控制输出模块等•回路总线网络•控制器网络5现代的火灾报警与联动控制系统6回路连接的现场设备7控制器网络8火灾报警消防联动控制器•面板介绍：•液晶屏•打印机•智能手动消防启动盘•直接控制区•显示操作区联动控制方式•A键盘操作通过模块实现对单点的控制•B手动控制盘通过模块实现对单点的控制•C直接手动控制盘通过硬接线实现对单点的控制•D自动联动控制通过模块实现对多点的控制•火灾发生时应急操作的要点，手动切换到自动910市消防安全远程监控系统总体结构重点单位重点单位中介监控服务中心监控中心重点单位重点单位消防通信指挥中心火警受理系统消防监督管理部门工作站市消防局监管中心中介监控服务中心监控中心11市消防安全远程监控系统总体结构监控服务中心监控中心监控服务中心重点单位重点单位重点单位重点单位传输专网各区县消防监督工作站数据交换市消防局监管中心各区县消防监督工作站市消防通信指挥中心公安网市消防监督工作站数据库服务器12建筑自动消防系统构成•火灾自动报警联动控制•消火栓灭火•自动喷水灭火•防烟排烟及空调通风控制•防火卷帘和防火门•应急照明和疏散指示•火灾事故应急广播•消防电话通讯•消防电梯及其它联动控制•可燃气体探测报警•电气火灾监控•消防电源13自动喷水灭火系统14湿式自动喷水灭火系统组成•由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。15喷淋头•喷水—完成火灾探测，并开始灭火。16水流指示器17湿式报警阀组18湿式自动喷水灭火系统工作原理•湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。湿式报警阀的上下管网内均充以压力水。当火灾发生时，喷淋头附近的空气温度上升，超过了玻璃管的额定温度之后（一般为68摄氏度），玻璃管爆裂，喷头开启、出水、管网压力下降，这时候管道上的水流指示器感应到水流流动而发出报警信号，在消防控制中心报警显示。报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。与此同时，由于水流的动作，造成湿式报警阀阀板开启，水流通过湿式报警阀的同时也通过延时器进入信号管，带动水力警铃发出报警信号。当管网水压下降到一定值时，发出电信号，消防控制室接到信号后，启动喷淋水泵供水。19自动喷水灭火系统示意图20在自动建筑消防系统中的关系•自动喷水灭火系统自成体系，独立的；•自完成火灾探测、报警、灭火；•仅仅是喷淋水泵联动，手动、自动控制；21消防控制室对自动喷水灭火系统的控制和显示功能的要求22室内消火栓灭火系统23室内消火栓灭火系统•由消防给水设备（包括给水管网、加压泵及阀门等）和电控部分（包括启泵按钮、消防控制室启泵装置及水泵控制柜等）组成；•启泵控制方式：现场水泵控制柜手动控制、消火栓内启泵按钮直接启动、消防控制室手动或自动控制；24消防水泵的控制•启泵按钮直接启动方式的利弊；•现在可以使用火灾自动报警系统中的手动报警按钮作为启泵按钮；其利弊；•现消防泵的控制通常都是经消防控制室来联动控制；联动方式；•消防控制室应设手动启泵、停泵开关，显示消防水泵工作、故障状态；25消防控制室对消火栓系统的控制和显示功能的要求26消防控制室对气体灭火系统的控制和显示功能的要求27消防控制室对泡沫灭火系统的控制和显示功能的要求28防烟排烟系统29高层建筑设置防排烟系统的重要性•物质燃烧时，烟气的扩散使光线变得模糊不清，使疏散者看不清出口或出口标志、高温及有毒的气体、烟尘的刺激作用对人体有致命的危险。•疏散通道特别是防烟楼梯间及其前室或合用前室，及进入前室的走道，是设置防烟排烟设施关键部位，特别是高层建筑显得格外重要。30楼梯间是安全疏散的重要垂直通道•高层建筑一旦发生火灾，使楼内居住、工作和从事社会活动的人员，经过疏散通道疏散到安全地带，这是人们普遍关心的问...
