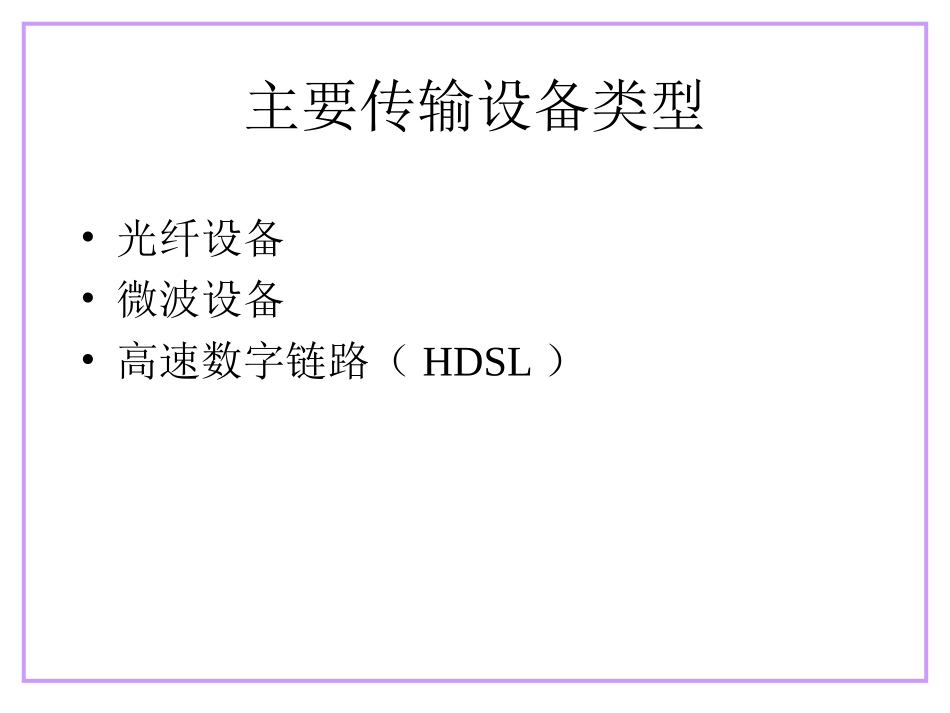

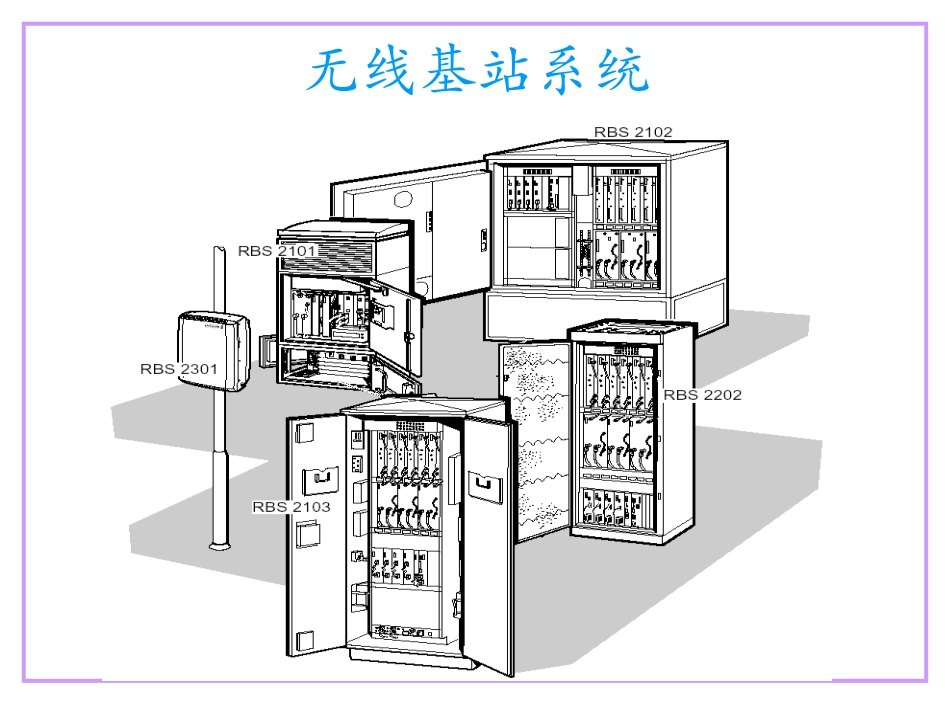

无线基站系统第一部分传输系统主要传输设备类型•光纤设备•微波设备•高速数字链路（HDSL）光端机光端机BSC接入端光缆接基站DF利用光纤设备微波信号处理器2M2M微波利用微波设备HDSL调制解调器2M接入HDSL调制解调器接基站DF双绞线HDSL第二部分RBS200基站一、概论GSM/CME20----GSM是一种通信规范,而CME20是一种系统产品,由ERICSSON公司开发,附图示出81年以来ERICSSON公司开发的产品和支持的通信规范。作为一种规范主要是指使用的频率范围和处理技术，具体见附图。YearStandardMobileTelephoneSystemEricssonimplement1981NMT450NordicMobileTelephonyCMS451983AMPSAdvancedMobilePhoneSystemCMS88001985TACSTotalAccessCommunicationSystemCMS88101986NMT900NordicMobileTelephoneCMS891991GSMGlobalSystemforMobileCommunicationCME201991D-AMPSDigital-AMPSCMS8800-D1992DCS1800DigitalCellularSystemCME201994PDCPersonalDigitalCellularCMS301995PCS1900PersonalCommunicationServicesCMS40Ericsson的主要产品ERICSSON公司的基站产品有200型基站：RBS200、RBS203等用于支持GSM900和RBS205、RBS206等用于支持DCS1800的基站。而目前使用的2000型基站主要用RBS2101、2102、2103、2202等型号。前三种用于室外而后一种用于室内，它都可支持GSM900和DCS1800两种规范。目前的1800已在部分地区开通，但双频手机较少，所以一般1800小区的CBQ（CELLBARQUALIFY）=HIGH，而邻近GSM900小区的CBQ=LOW，以保障双频手机优先向DCS小区接入。A-BIS接口BSCTRITGRBS200V.11接口二、BSS概述I、BSS（CME20系统中的基站部分）包含BSC（基站控制器）和BTS（基站收发信机系统）。RBS是指TRI与TG构成的系统，而从逻辑上讲，TRI属于BSC的一个远端模块，通过一条控制链直接受BSC的控制。而所有TG（服务于一个小区的全部设备－－收发信机组）构成的系统称之为BTS。II、为节省传输，TRI总是与BTS一同安装。一般所指的RBS200便是一个这样的整体。BSC（基站控制器）也是由AXE技术实现的产品。其结构与AXE－10交换机相同，主要特点是增加或减少了一些模块，如减少了号码分析、计费等模块，而增加了一些用于执行对基站设备的操作与维护、对移动台的控制、话音码型转换等模块如：TRAU（码型变换和速率匹配）与TRH（收发信机控制器）。与模拟移动通信系统相对比，TACS中的MSC只是增加了一个移动子系统MTS，用于控制移动业务，主要是因为TACS的基站O&M、以及移动台的控制都比较简单，占用CP的SIZE不大，而GSM的移动部分增加了很多功能，操作维护过程比较复杂，占用CP的SIZE较大，所以要单独成立一系统有独立的CP来执行上述功能RBS200系统基本构成TRITGTGTGBSCBSCBTSRBS200GSTRHTRAUSTCETCETCCPRPRPRPDRP-BUSTORBSFROMMSCTS16RBS200的BSC构成框图BSC同样采用AXE-10的技术来实现，基本结构也是AXE-10的总线结构，左侧ETC为面向MSC的PCM接口，属称A接口，右侧ETC为面向RBS的PCM接口，属称A-BIS接口；中央信令终端STC、与基站侧区域信令终端STR构成一条控制链，称CLC链，可见CLC是RP总线的延续，处理机是基站侧的EMRP，它是TRI的核心部分，执行对TRI的控制。很明显TRI是BSC中的一个模块，只是安装上放在基站而已。TRH称收发信机控制器，执行对载波设备的O&M及移动台的控制。TRAU称码型变换与速率匹配，用于执行A接口与A-BIS接口PCM之间的数字话音码型变换，即话音的编、解码；同时还执行数据通信速率的转换。另外由于A-BIS接口上PCM的每一个时隙内含4路话音，所以TRAU有必要为每一路话音信号加上一个同步信息，以便基站侧的信号处理模块能识别各路话音信号。GS为AXE-10的群交换单元，完成时隙的交换。4路A接口PCM时隙在TRAU中被转换成13Kb/s的混合编码，再填充3Kb/s的话音同步比特，最后合成1路A-BIS口的PCM时隙，这便是全速率话音编码；如果采用加强全速率话音编码时，将转换成15.1的混合编码,再填充0.9的话音同步比特,最后将4路合1；如果采用半速率话音编码时，将转换成6.5Kb/s的混合编码,再填充1.5Kb/s的同步比特，最后再将8路合成1路。同步比特也叫IN-BAND信令，做为话音比特的引导，在基站设备中用于SPP对各路话音的...
