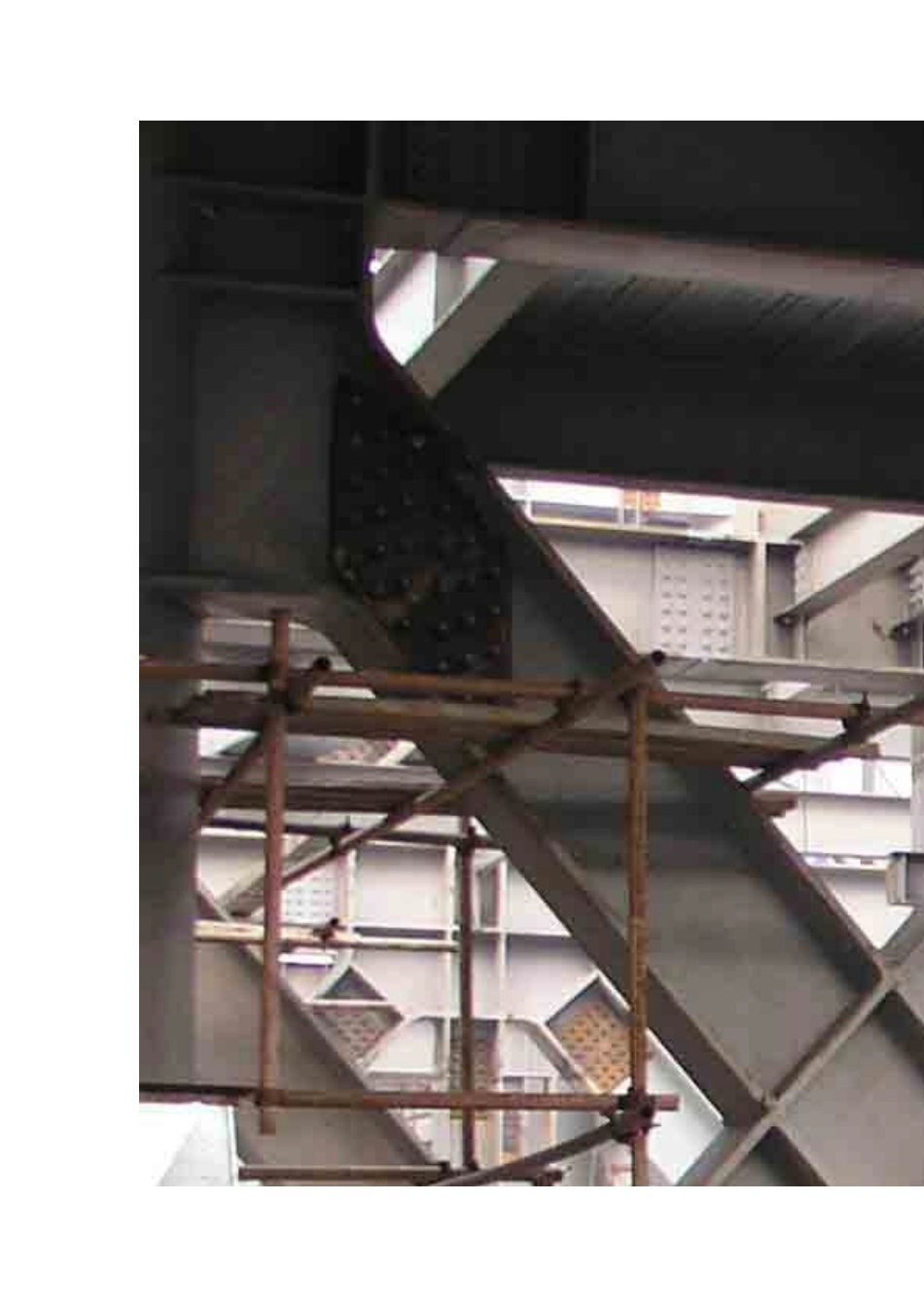

钢结构参观认知课程名称：钢结构-房屋建筑钢结构设计题目：轻、重型厂房及多层及高层房屋结构认知院（系）：西建大华清学院专业班级：土木1306班姓名：张茂晨学号：41号2016年6月5日多层及高层房屋结构多层房屋民用建筑：2-9层或房屋高度不大于28m的住宅建筑以及房屋高度不大于24m的其他民用建筑；高层房屋民用建筑：10层和10层以上或房屋高度大于28m的住宅建筑以及房屋高度大于24m的其他民用建筑。多、高层钢结构设计主要在于侧向荷载作用，关键因素是抗侧移刚度（静力刚度和动力刚度）。根据侧向荷载作用效果的功效，分为纯框架体系（构造复杂，用钢量多），柱支撑体系（施工简单，结构变形大），框-支撑体系（混合体系，要保证刚度），框剪体系，筒体（框筒，筒中筒，桁架筒，束筒），巨型框架，巨型框架屈曲约束支撑框架。剪切变形模式：纯框架结构；弯曲变形模式：抗剪结构，筒体结构。除了风荷载外还有地震荷载，《高层民用建筑钢结构技术规程》规定如下。《建筑抗震设计规范》规定，超过12层的钢结构应采用偏心支撑框架，顶层可以用中心支撑；不超过12层的钢结构宜采用中心支撑，有条件也可采用偏心支撑，除此之外也可采用上表延性墙板，屈曲约束支撑作为抗侧力构件。目的使其发生局部破坏，而不影响整体结构。交叉支撑人字支撑单斜支撑中心支撑：以上三种,不宜采用K形支撑；支撑的轴线宜交汇于梁柱构件轴线的交点偏心支撑：偏心支撑框架的每根支撑应至少有一端与框架梁连接，并在支撑与梁交点和柱之间或同一跨内与另一支撑与梁的交点之间形成耗能梁段。门架式，单斜杆，人字形，V字形。采用屈曲约束支撑时，宜采用人字支撑、成对布置的单斜杆支撑等形式，不应采用K型或X形，支撑与柱堵塞夹角宜在35°~55°之间。屈曲约束支撑受压时，其设计参数、性能检验和作为一种消能部件的计算方法可按相关要求设计。普通支撑和屈曲约束支撑的对比钢板剪力墙轻型门式刚架厂房门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点，因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。门式刚架轻型房屋钢结构起源于美国，经历了近百年的发展，目前已成为设计、制作与施工标准相对完善的一种结构体系。力学原理:门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架:刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。双重肩梁檩条吊车梁屋面支撑柱间支撑轻型门式刚架房屋组成支撑、系杆:刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。屋面檩条、墙梁:一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。隅撑:就是在靠边墙角的部位、梁与柱之间、梁与檩、柱与檩之间的支撑杆。墙面上的叫墙隅撑，屋面上的叫屋面隅撑。设置隅撑的目的一是为了保证构件的平面外的稳定性，减小构件平面外的计算长度；二是为了解决屋盖梁下翼缘受压时的弯扭失稳问题。隅撑对檩条有一定的支承作用，但当仅在屋盖梁受压翼缘单侧布置隅撑时，此时隅撑不再能支承檩条，而其轴向力可能反而要加大檩条的弯矩，对檩条受力不利。拉条的作用是与檩条（与斜拉条相连的两根檩条）和撑杆一起组成几何不可变体系。因为对于屋脊处檩条在屋面受力时，由于存在屋面坡度，使得檩条在弱轴方向受力，如果没有斜拉条和撑杆，檩条在弱轴方向将会产生变形。重型厂房厂房结构的组成厂房结构一般是由屋盖结构、柱、吊车梁、制动梁（或桁架）、各种支撑以及墙架等构件组成的空间体系。这些构件按其作用可分为下面几类∶（1）横向框架由柱和它支撑的屋架组成，是厂房的主要承重体系，承受结构的自重、风、雪荷载和吊车的竖向与横向荷载，并把这些荷载传递到地基。（2）屋盖结构承担屋盖荷载的结构体系，包括横向框架的横梁、托架、中间屋架、天窗架、檩条等。（3）支撑体系包括屋盖部分的支撑和柱间支撑...
