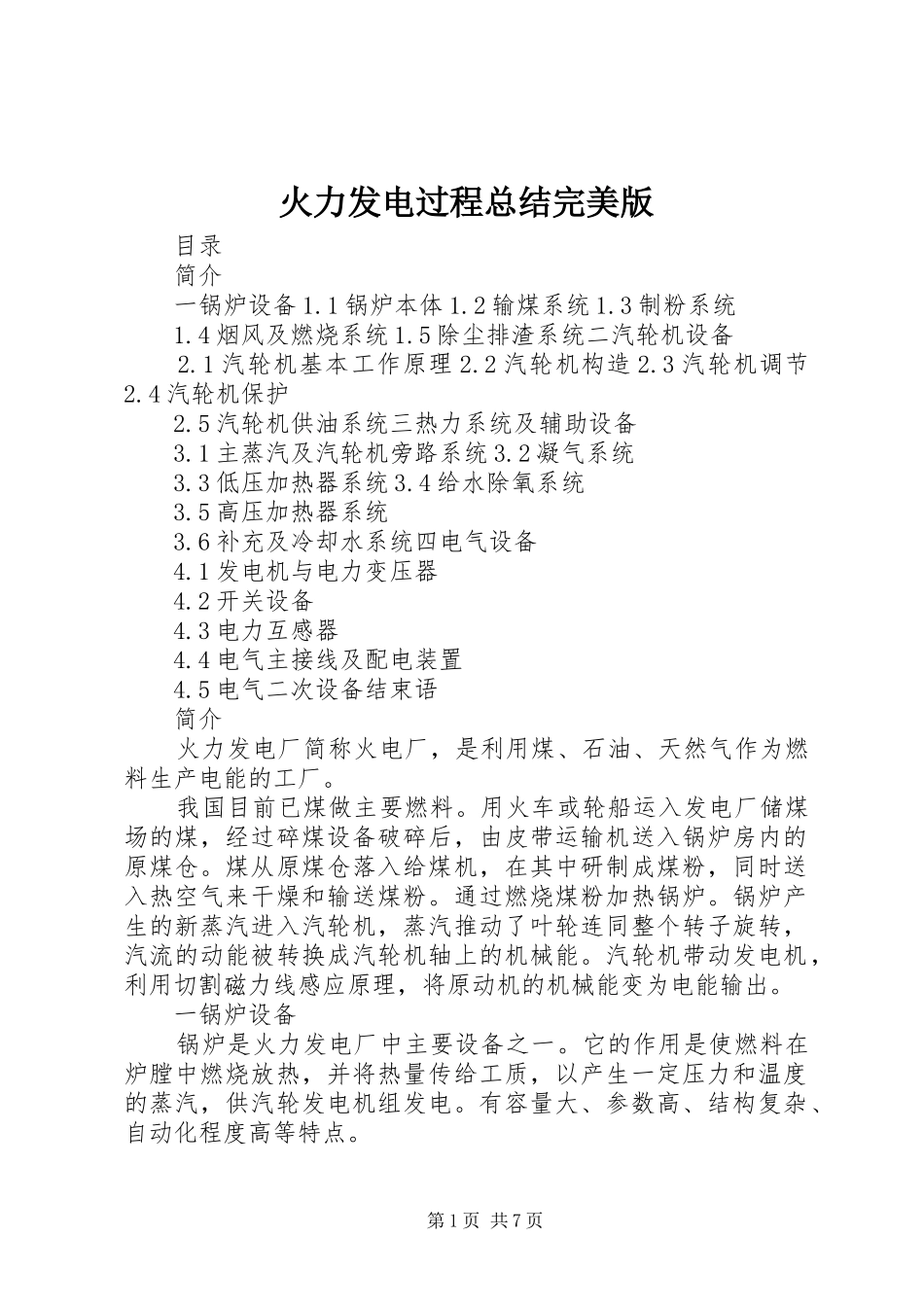

火力发电过程总结完美版目录简介一锅炉设备1.1锅炉本体1.2输煤系统1.3制粉系统1.4烟风及燃烧系统1.5除尘排渣系统二汽轮机设备2.1汽轮机基本工作原理2.2汽轮机构造2.3汽轮机调节2.4汽轮机保护2.5汽轮机供油系统三热力系统及辅助设备3.1主蒸汽及汽轮机旁路系统3.2凝气系统3.3低压加热器系统3.4给水除氧系统3.5高压加热器系统3.6补充及冷却水系统四电气设备4.1发电机与电力变压器4.2开关设备4.3电力互感器4.4电气主接线及配电装置4.5电气二次设备结束语简介火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂。我国目前已煤做主要燃料。用火车或轮船运入发电厂储煤场的煤，经过碎煤设备破碎后，由皮带运输机送入锅炉房内的原煤仓。煤从原煤仓落入给煤机，在其中研制成煤粉，同时送入热空气来干燥和输送煤粉。通过燃烧煤粉加热锅炉。锅炉产生的新蒸汽进入汽轮机，蒸汽推动了叶轮连同整个转子旋转，汽流的动能被转换成汽轮机轴上的机械能。汽轮机带动发电机，利用切割磁力线感应原理，将原动机的机械能变为电能输出。一锅炉设备锅炉是火力发电厂中主要设备之一。它的作用是使燃料在炉膛中燃烧放热，并将热量传给工质，以产生一定压力和温度的蒸汽，供汽轮发电机组发电。有容量大、参数高、结构复杂、自动化程度高等特点。第1页共7页1.1锅炉本体锅炉本体包括炉膛、烟道、省煤器、汽包、下降管、水冷壁、过热器、再热器、燃烧器、空气预热器。其中水冷壁、过热器、再热器、省煤器、空气预热器称为锅炉的受热面，它们都是由许多金属管子组成的管束。1.2输煤系统电厂的输煤系统是从卸煤装置起直至把煤运到锅炉房原煤斗的整个生产工艺流程。一般包括燃料运输、卸煤系统、运煤系统、煤场设施、输煤系统、煤量计量装置和筛分破碎装置、集中控制和自动化以及其它辅助设备与附属建筑。1.3制粉系统炉前原煤由每套制粉系统的两只原煤斗经下部落煤挡板落入两台转速可调的电子称重式给煤机。两台给煤机根据磨煤机筒体内煤位分别送出一定数量的煤经过给煤机出口挡板进入位于给煤机下方的磨煤机两侧混料箱。在混料箱内原煤被旁路风干燥，再被送到磨煤机筒体内进行研磨。磨煤机筒体内的一次风将研磨到一定细度的煤粉携带进入两台煤粉分离器。细度合格的煤粉经每台分离器顶部的煤粉管引至锅炉燃烧器，细度不合格的煤粉经下部的回粉管返回磨煤机再次研磨。1.4烟风及燃烧系统送风机从环境中吸入空气在空预器加热，热风一部分去磨煤机另一部分为二次风直接进入炉膛帮助燃烧，燃烧时大量的热量传给水冷壁里的水，高温烟气沿着烟道依次经过过热器、再热器、省煤器、空预器等受热面，在引风机作用下烟气流入除尘器进行除尘净化，经烟囱排入大气。1.5除尘排渣系统对环境的污染随炉烟排出的灰飞风尘和烟气一般通过静电除尘（高压电场除尘，有99%除尘率）和较高（200-300米）的烟囱来减小污染。灰渣系统：捞渣机将灰渣倒入除渣装置，进入冲灰沟经过灰渣泵和输灰管运往灰场（或灰渣利用单位）。二汽轮机设备汽轮机是火力发电厂三大主要设备之一。它是以蒸汽为工质，将热能转变为机械能的高速旋转式原动机。它为发电机的第2页共7页能量转换提供机械能。2.1汽轮机基本工作原理汽轮机的主要部件是隔板和装在转子上的叶轮，叶轮上有动叶栅，隔板圆周上有喷嘴叶栅，每叶喷嘴叶栅推动动叶栅产生机械功蒸汽继续进入下一级喷嘴做功。汽轮机的能量转换就是通过叶栅完成的。2.2汽轮机构造汽轮机设备包括汽轮机本体、调速系统、油系统及附属设备。1、汽轮机本体。由静体部分和转体部分组成。2、调速系统。保持汽轮机在额定转速（一般为3000转/分）下稳定运行。3、油系统。供给汽轮机和发电机各处轴承的润滑油和调速系统用油。4、附属设备。包括凝汽设备和回热系统设备。2.3汽轮机调节在火力发电厂中必须根据发电机的而运行工况对驱动发电机的汽轮机进行转速和功率调节以保证有功功率与外界负荷相适应。调节系统可分为：液压调节系统功率平率电业调节系统和数字电业调节系统调节控油系统。调速器、油泵、油箱等。2.4汽轮机保护为确保汽轮机安全进行需设置保护装置。主要有。1.转子超速保护2.转子轴向唯一保护3...
