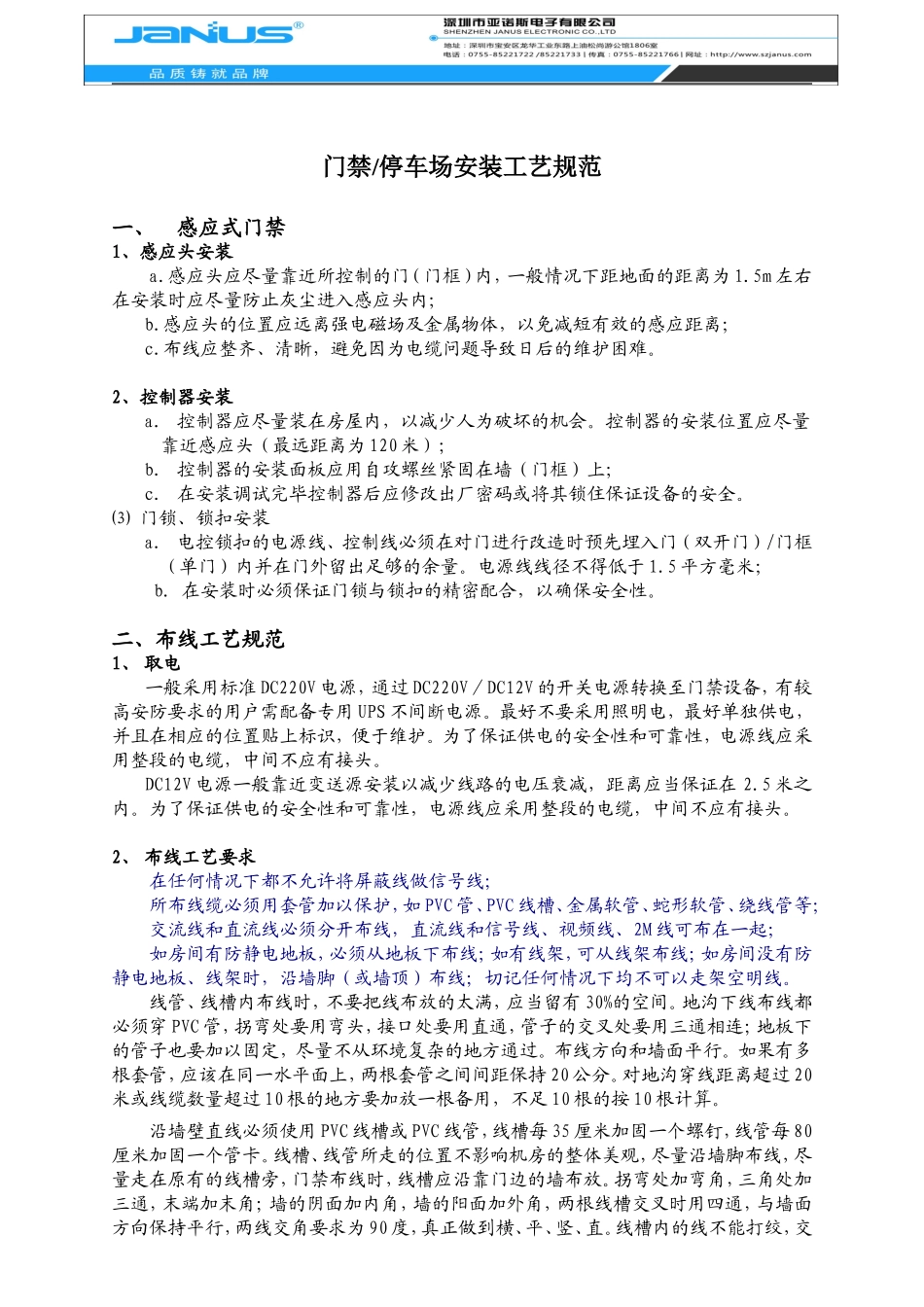

门禁/停车场安装工艺规范一、感应式门禁1、感应头安装a.感应头应尽量靠近所控制的门（门框）内，一般情况下距地面的距离为1.5m左右在安装时应尽量防止灰尘进入感应头内；b.感应头的位置应远离强电磁场及金属物体，以免减短有效的感应距离；c.布线应整齐、清晰，避免因为电缆问题导致日后的维护困难。2、控制器安装a.控制器应尽量装在房屋内，以减少人为破坏的机会。控制器的安装位置应尽量靠近感应头（最远距离为120米）；b.控制器的安装面板应用自攻螺丝紧固在墙（门框）上；c.在安装调试完毕控制器后应修改出厂密码或将其锁住保证设备的安全。⑶门锁、锁扣安装a.电控锁扣的电源线、控制线必须在对门进行改造时预先埋入门（双开门）/门框（单门）内并在门外留出足够的余量。电源线线径不得低于1.5平方毫米；b．在安装时必须保证门锁与锁扣的精密配合，以确保安全性。二、布线工艺规范1、取电一般采用标准DC220V电源，通过DC220V／DC12V的开关电源转换至门禁设备，有较高安防要求的用户需配备专用UPS不间断电源。最好不要采用照明电，最好单独供电，并且在相应的位置贴上标识，便于维护。为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。DC12V电源一般靠近变送源安装以减少线路的电压衰减，距离应当保证在2.5米之内。为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。2、布线工艺要求在任何情况下都不允许将屏蔽线做信号线；所布线缆必须用套管加以保护，如PVC管、PVC线槽、金属软管、蛇形软管、绕线管等；交流线和直流线必须分开布线，直流线和信号线、视频线、2M线可布在一起；如房间有防静电地板，必须从地板下布线；如有线架，可从线架布线；如房间没有防静电地板、线架时，沿墙脚（或墙顶）布线；切记任何情况下均不可以走架空明线。线管、线槽内布线时，不要把线布放的太满，应当留有30%的空间。地沟下线布线都必须穿PVC管，拐弯处要用弯头，接口处要用直通，管子的交叉处要用三通相连；地板下的管子也要加以固定，尽量不从环境复杂的地方通过。布线方向和墙面平行。如果有多根套管，应该在同一水平面上，两根套管之间间距保持20公分。对地沟穿线距离超过20米或线缆数量超过10根的地方要加放一根备用，不足10根的按10根计算。沿墙壁直线必须使用PVC线槽或PVC线管，线槽每35厘米加固一个螺钉，线管每80厘米加固一个管卡。线槽、线管所走的位置不影响机房的整体美观，尽量沿墙脚布线，尽量走在原有的线槽旁，门禁布线时，线槽应沿靠门边的墙布放。拐弯处加弯角，三角处加三通，末端加末角；墙的阴面加内角，墙的阳面加外角，两根线槽交叉时用四通，与墙面方向保持平行，两线交角要求为90度，真正做到横、平、竖、直。线槽内的线不能打绞，交叉；进模块前与模块平行的线槽中的线要扎好，平行不交叉。线缆在线架上布线必须走在线架的同一边，不能斜走、交叉，横着布线必须成一条直线，不斜走、不交叉，竖着布线同样不斜走、不交叉，拐弯处要圆滑、不受力，拐弯半径是线径3倍。线缆绑扎必须按布线架的横梁为标准，每一格横梁扎一次，线必须拉直，和线架平行；线扣所扎的方向必须在同一个方向。线扣翦短时一定要平齐、光滑不扎手。线缆的标签标记：每根线缆都必须贴上线标，线标上文字方向必须向左。有多个标签的情况下，应保证在不翻动其它线缆、标签的情况下，应能清楚看到每根线缆标签上的标识，第一个标签距离剥线处最小的距离为2厘米。线标粘贴时应采用斜线方式、相互之间不覆盖和重叠，如下图所示：标签剥线长度2CM剥线处线缆标签二、设备安装要求：1、门禁控制器安装在门内门框右侧，设备底端离地130mm-150mm。门框开口为50×50方孔，外观平齐无毛刺，利于维护；2、手动按钮开关安装在门内门框右侧，设备底端离门禁控制器底端50MM，中心线对齐。门框开口为ф8圆孔，外观平齐无毛刺，利于维护；3、读卡器安装在门外门框右侧，设备底端离地130mm-150mm，门框开口为50×50方孔，外观平齐无毛刺，利于维护；4、门禁锁开孔应按锁座大小规范开方孔，外观平齐无毛刺，利于维护，并保证各底座螺丝的连接可靠牢固；5、门禁相关电源变...
