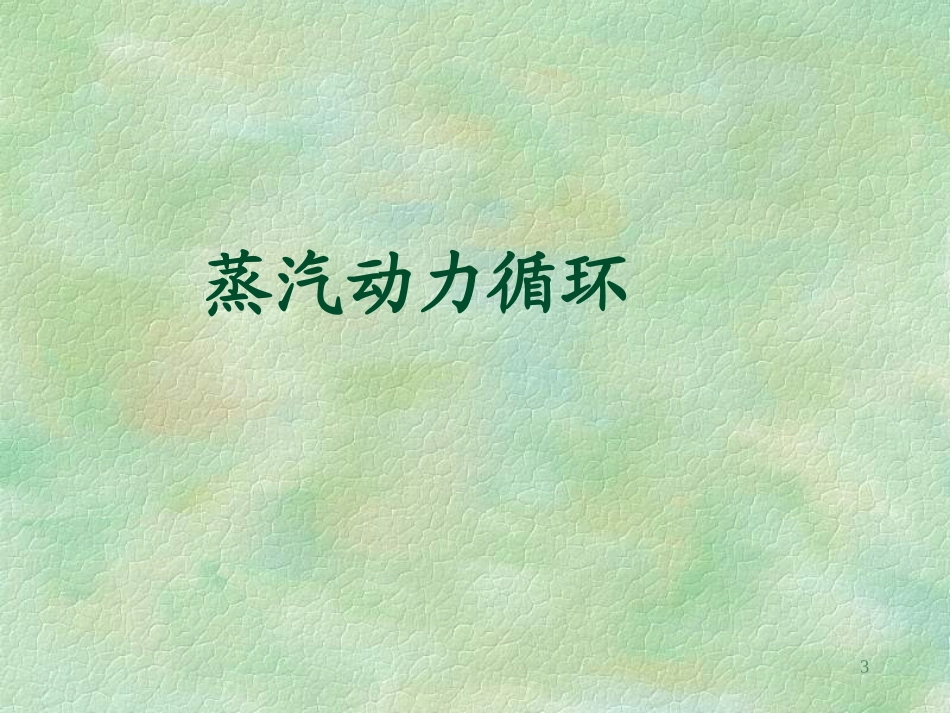

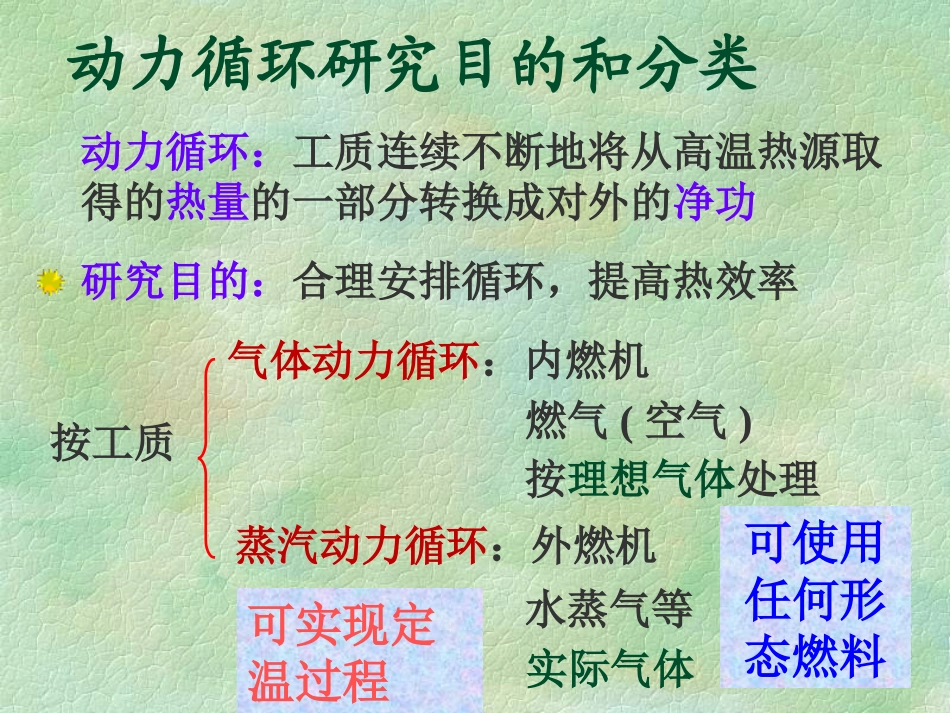

1第十章动力循环2动力循环研究目的和分类动力循环：工质连续不断地将从高温热源取得的热量的一部分转换成对外的净功按工质气体动力循环：内燃机蒸汽动力循环：外燃机燃气(空气)按理想气体处理水蒸气等实际气体研究目的：合理安排循环，提高热效率可使用任何形态燃料可实现定温过程蒸汽动力循环34四个主要装置：锅炉汽轮机凝汽器给水泵锅炉汽轮机发电机给水泵凝汽器第一节蒸汽动力基本循环——朗肯循环5大型坑口电站(陕西韩城电厂)6德国1.35MW核电站7凝汽器和冷却塔系统图8首台国产20万千瓦机组(辽宁朝阳电厂)9火电厂系统图10水蒸气动力循环系统的简化郎肯循环简化（理想化）：12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热锅炉汽轮机发电机给水泵凝汽器1234111342pv郎肯循环p-v图12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热124321Tshs1324郎肯循环T-s和h-s图12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热13hs1324郎肯循环功和热的计算汽轮机作功：凝汽器中的定压放热量：水泵绝热压缩耗功：锅炉中的定压吸热量：14hs1324郎肯循环热效率的计算一般很小，占0.8~1%，忽略泵功15郎肯循环与卡诺循环比较sT6421'48753q2相同；q1卡诺>q1朗肯卡诺>朗肯；等温吸热4’1难实现7点x太小,不利于汽机强度(大于0.85)；蒸汽过热,提高作功能力,提高热效率;8-5两相区难压缩；wnet卡诺0.1MPa)27背压式热电联产(供)循环12'34给水泵热用户汽轮机过热器锅炉背压式缺点：热电互相影响供热参数单一——排气压力高于大气压力（0.1MPa)，同时排气不通过冷凝器向环境放热，而是直接供给热用户的汽轮机称为背压式汽轮机28二、抽汽调节式热电联产(供)循环抽汽式热电联供循环,可以自动调节热、电供应比例，以满足不同用户的需要。过热器汽轮机发电机锅炉冷却水冷凝器加热器水泵1水泵2调节阀热用户29热电联产(供)循环的经济性评价net1qwKq供热＋已被利用的能量工质从热源得到的能量nett1wq只采用热效率显然不够全面能量利用系数，但未考虑热和电的品位不同热电联产、...
