同济大学机械设计课件ch5VIP免费

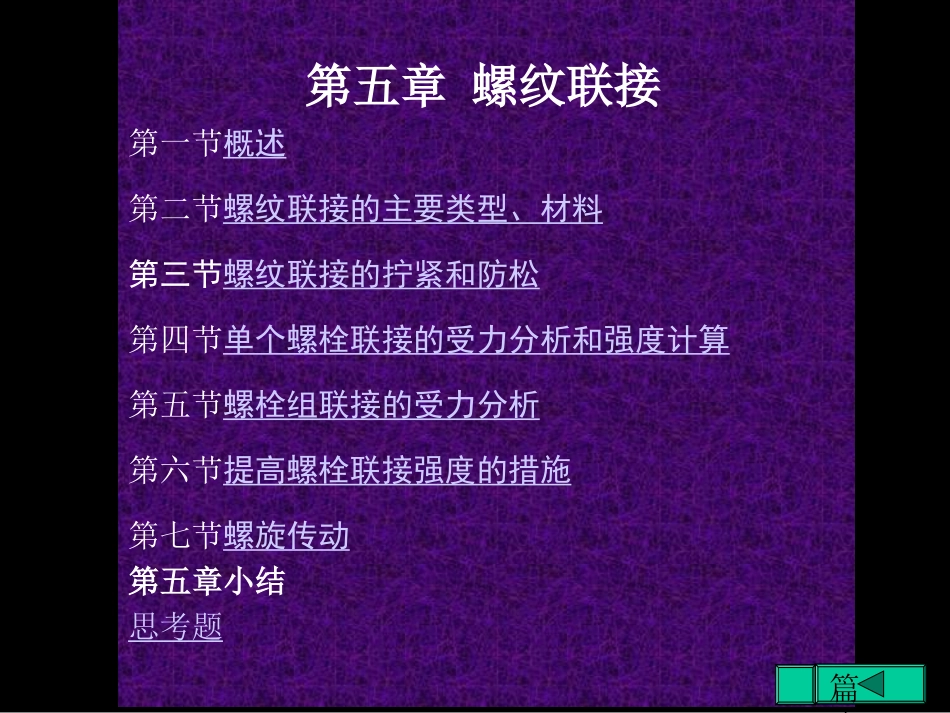

同济大学机械设计课件ch5_第1页
1/100

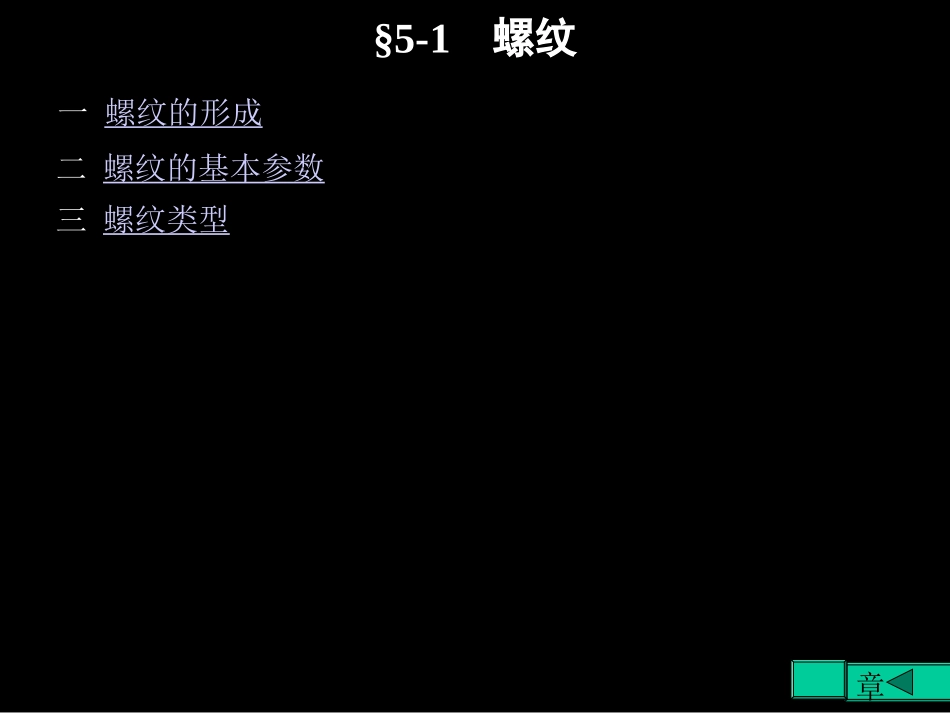

同济大学机械设计课件ch5_第2页
2/100
同济大学机械设计课件ch5_第3页
3/100

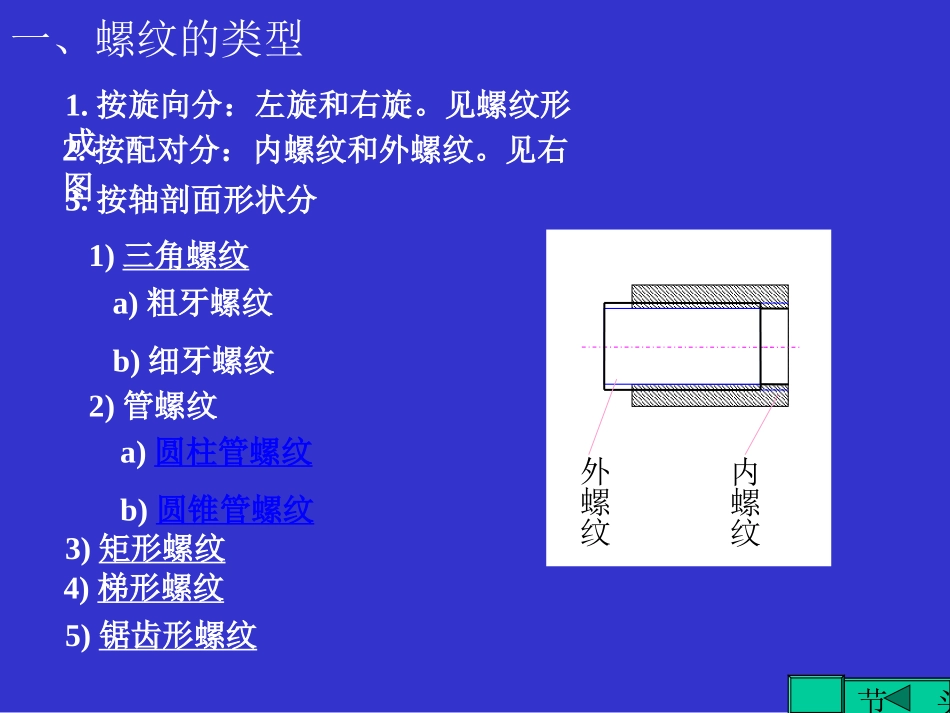

第一节概述第二节螺纹联接的主要类型、材料第三节螺纹联接的拧紧和防松第四节单个螺栓联接的受力分析和强度计算第五节螺栓组联接的受力分析第六节提高螺栓联接强度的措施第七节螺旋传动第五章小结思考题第五章螺纹联接篇头§5-1螺纹一螺纹的形成二螺纹的基本参数三螺纹类型章头一、螺纹的类型外螺纹内螺纹1.按旋向分:左旋和右旋。见螺纹形成2.按配对分:内螺纹和外螺纹。见右图3.按轴剖面形状分1)三角螺纹a)粗牙螺纹b)细牙螺纹2)管螺纹a)圆柱管螺纹b)圆锥管螺纹3)矩形螺纹4)梯形螺纹5)锯齿形螺纹节头二、螺纹的基本参数dd2d1t1.大径d----公称直径例:M162.小径d13.中径d24.螺距t5.升角§5-2螺纹联接的类型和标准联接件一螺纹联接的基本类型1.螺栓联接1)受拉(普通)螺栓联接2)受剪(铰制孔)螺栓联接2.双头螺柱联接3.螺钉联接4.紧定螺钉联接章头§5-3螺纹联接的预紧一螺栓联接的拧紧1.拧紧的目的1)增强联接的可靠性和紧密性例:汽缸缸盖的拧紧2)提高疲劳强度2.拧紧力和预紧力矩的关系3.拧紧力矩的控制1)目的:防止预紧力F0过大拧断螺栓例:对于标准扳手,L=15d,设拧紧时扳手力为F=200N.T=FL=200L=3000ddLF则F0=T/0.2d=3000d/0.2d=15000N如果螺栓小于M12可能被拧断2)方法a)测力矩扳手、b)定力矩扳手c)测量螺栓伸长量章头1.防松的目的=1042‘~302’<v,自锁,但在振动、冲击、变载荷作用下摩擦力会减小或消失,引起联接松脱,所以,必须防松。2.防松的根本问题防止螺旋副的相对转动3.防松的方法1)摩擦防松2)机械防松3)破坏螺旋副§5-4螺纹联接的防松§5-4螺纹联接防松§5-5螺栓联接的强度计算一受拉螺栓联接二受剪螺栓联接三受拉螺栓联接例题章头一.松螺栓联接FFa)受力分析螺栓中受力Fb)强度计算=F/A=4F/d12≤[]校核式d1(4F/[])1/2设计式条头二.紧螺栓联接1.仅受预紧力的紧螺栓联接拉力:F=F0扭矩:T1=F0tg(v)d2/2'$强度计算拉应力:=4F0/d12扭转剪应力:=T1/d13/16对于M10~M68的钢制螺栓,tg(v)≈0.17,≈2.80,d2/d1=1.04~1.08代入得:≈0.5等等等等等ca=(2+32)1/2ca≈1.3≤[]校核式即:4×1.3F0/d12≤[]d1≥(4×1.3F0/[])1/2设计式$结论:仅受预紧力的螺栓联接可以按拉伸计算,但须将拉应力放大30%.FR/2FR/2FRF0条头2.同时受预紧力和工作载荷的紧螺栓联接例汽缸盖联接a)开始拧紧F0F0F'b)拧紧后F''FFFc)受工作载荷缝隙d)工作载荷过大$力与变形分析下页F0F0变形条头F0总拉力F2=F1+F=F0+F其中F1称为残余预紧力,F为工作栽荷,F0为预紧力FF1力变形F2F0bFmF0/=tgb=CbCb为联接件刚度F0/=tgm=CmCm为被联接件刚度F=tgb=CbF-F=tgm=CmF=F,CbCb+Cm为相对刚度CbCb+Cm强度条件为ca=1.3F2/d12[]4当工作拉力在0~F之间变化时,螺栓总拉力将在F0~F2之间变化3.承受工作剪力的紧螺栓联接FFd0Lmin螺栓杆与孔壁的挤压强度条件为P=[P]Fd0Lmin螺栓杆剪切强度条件为=[]Fd024其中F为螺栓所受工作剪力d0为螺栓面的直径Lmin为螺栓杆与孔壁挤压面的最小高度[P]为螺栓杆与孔壁材料的许用挤压应力[]为螺栓材料的许用切应力§5-6螺栓组联接的设计通常螺栓都是成组使用的,对螺栓组设计要解决螺栓的数目、布置、被联接件结合面设计、螺栓尺寸。章头一螺栓组联接的结构设计二螺栓组联接受力分析1.受横向栽荷的螺栓组联接F/2F/2FF0fF0F0条头(1)普通螺栓等等等等fF0zi=ksF式中:(2)强度计算ca=4×1.3F0/d12≤[]预紧力:F0=ksF/fziF0单个螺栓的预紧力ks防滑可靠系数Z螺栓个数i结合面层数FRFRFRb)铰制孔螺栓联条头FSFS(1)力分析由力平衡:zFs=FR有:Fs=FR/Z(2)强度计算螺栓剪切强度:4Fs/d2m≤[]挤压强度:Fs/dhmin≤[P]2.受转矩的螺栓组联接fF0r1+…+fF0ri+…+fF0rz=kSTF0fF0F0TrifF0T条头F0=kST/f(ri)a)普通螺栓b)铰制孔螺栓联接riFiTrmax条头(1)力矩平衡F1r1+…+Firi+…+Fzrz=T(2)由变形协调条件F1/r1=…=Fi/ri=…=Fz/rz=Fmax/rmax代入得:Fmax=Trmax/r...
