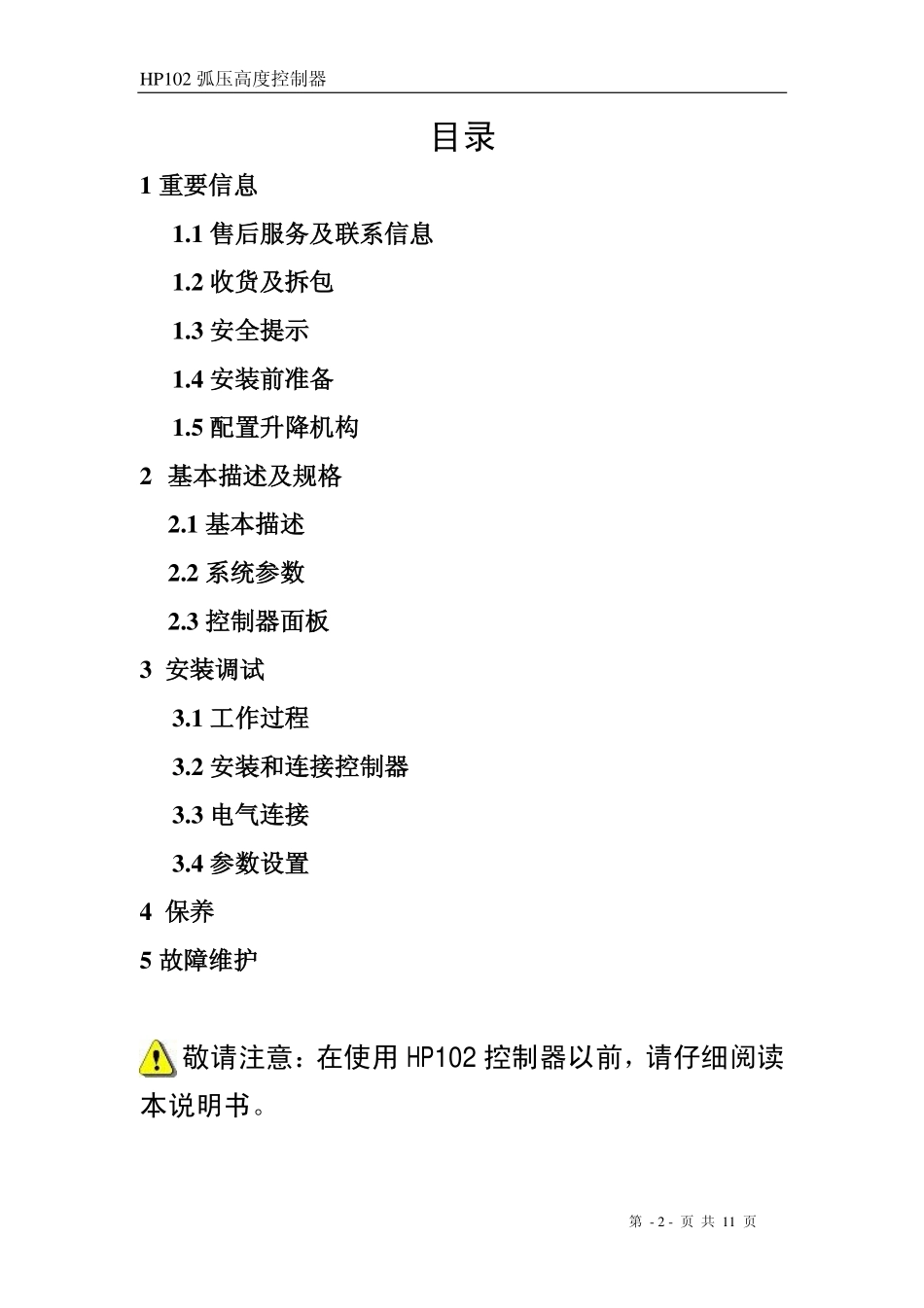

HP102专注于数控切割高度控制领域数控等离子切割弧压高度控制器技术手册版本：1108常州海斯科技有限公司版权所有江苏省常州市武进区鸣凰科创园2-108电话：0519-89182619传真：0519-89183619HP102弧压高度控制器第-2-页共11页目录1重要信息1.1售后服务及联系信息1.2收货及拆包1.3安全提示1.4安装前准备1.5配置升降机构2基本描述及规格2.1基本描述2.2系统参数2.3控制器面板3安装调试3.1工作过程3.2安装和连接控制器3.3电气连接3.4参数设置4保养5故障维护敬请注意：在使用HP102控制器以前，请仔细阅读本说明书。HP102弧压高度控制器第-3-页共11页1重要信息1.1售后服务及联系信息为了更好地为您提供售后服务，您需要妥善包装好货物，以防止运输中损坏，任何因包装不妥造成的损坏均不在保修范围。您可以通过以下方式联系：电话:0519-89182619传真:0519-89183619使用不当、擅自拆卸、更改电路导致的损坏，不在保修范围内。1.2收货及拆包收到HP102弧压高度控制器后:•小心的打开包装，取出设备，并确认设备完好。•检查货物，如有任何损坏请联系送货单位和本公司。•将设备存放于干燥清洁处。•采取措施防止设备受潮，积灰及粘上污垢。1.3安全提示在安装或调试HP102弧压高度控制器时，提前做好相关安全措施。遵守技术手册的规定及相关的作业规程，用户有责任根据生产厂商的指示，安装和使用此设备。若探测到电磁干扰，请在生产厂商的技术协助下解决问题。注意：请安全使用本产品，对于本产品在您的工作环境HP102弧压高度控制器第-4-页共11页中的安全使用情况，本公司不提供任何安全担保。1.4安装前的准备安装HP102弧压高度控制器前:•确保你已经拥有所有的零部件。•检查你所使用的Z轴电机升降机构是否能满足HP102弧压高度控制器的要求。1.5配置升降机构升降机构的合理构造是保证定位跟踪精度的重要保障。•使用低间隙的齿轮，丝竿和齿轮架。减速箱的减速比应以提升机构的最大速度2-3m/min来估算。•导轨，滑块，丝杆的间隙尽量小•提升机构必须尽可能减轻重量。以防止电动机过载。2基本描述和规格2.1基本描述在切割过程中，保持割炬到钢板的高度不变是保证切割质量的重要条件。HP102能够根据设定的弧压值，在高低不平的钢板上连续不断的调整割炬高度，从而保证割炬到钢板的高度保持恒定。自动控制切割距离，能使你获得光滑、优质的割缝，减少工件报废，提高切割速度和效率。当HP102工作于自动或手动状态时。可以操作面板上的升降开关来控制电机升降。此时，割炬将以设定的速度上升或下降（可以调节电路板上电位器来设定手动升降速度）。HP102弧压高度控制器第-5-页共11页当切换到自动模式，且有输入弧压时，控制器根据HP102面板上的弧压设定值来控制切割高度。使割炬保持在这一高度，即使切割路径是在弯曲的钢板上面。2.2系统参数输入电源：直流24V±20%，4A升降电机：DC24V永磁直流电机速度控制类型：带有电驱电压反馈的双脉宽调制。弧压设定范围：30-300V弧压控制精度：1V,可通过灵敏度电位器调节。主机外形尺寸：55mm（高）×105mm（宽）×155mm（深）工作环境：0℃∽50℃;无强电磁干扰。重量：0.7kg防护等级：IP64，防止灰尘进入.安装接头：P16-7芯、6芯、3芯安装位置：远离热源，空气对流良好的地方。HP102弧压高度控制器第-6-页共11页2.3控制器面板设定弧压上升自动/手动下降上升/下降电源自动X1七芯航插X2六芯航插X3三芯航插HP102弧压高度控制器第-7-页共11页3.安装调试3.1工作过程:首先机器移动到起割点，系统控制割炬下降到起弧高度。数控系统发出起弧信号给等离子电源，等离子产生转移弧后，等离子电源向数控系统发出起弧完成信号。数控系统将弧压接入弧压控制器，并将弧压控制器切换为自动，运行切割图形。弧压控制器接收到自动信号后检测弧压并根据设定值进行跟踪。切割完成时，系统将控制器切换到手动，然后关闭等离子，发出手动上升信号，控制割枪上升到安全高度。空移割枪到下一个起弧点，到达后割枪下降指定时间，到达起弧高度。控制等离子起弧开始切割。注：当你选用的数控系统不能接收起弧完成信号时，应采用延时的方法控制数控运行。3.2安装和连接控制器：安装连接控...
