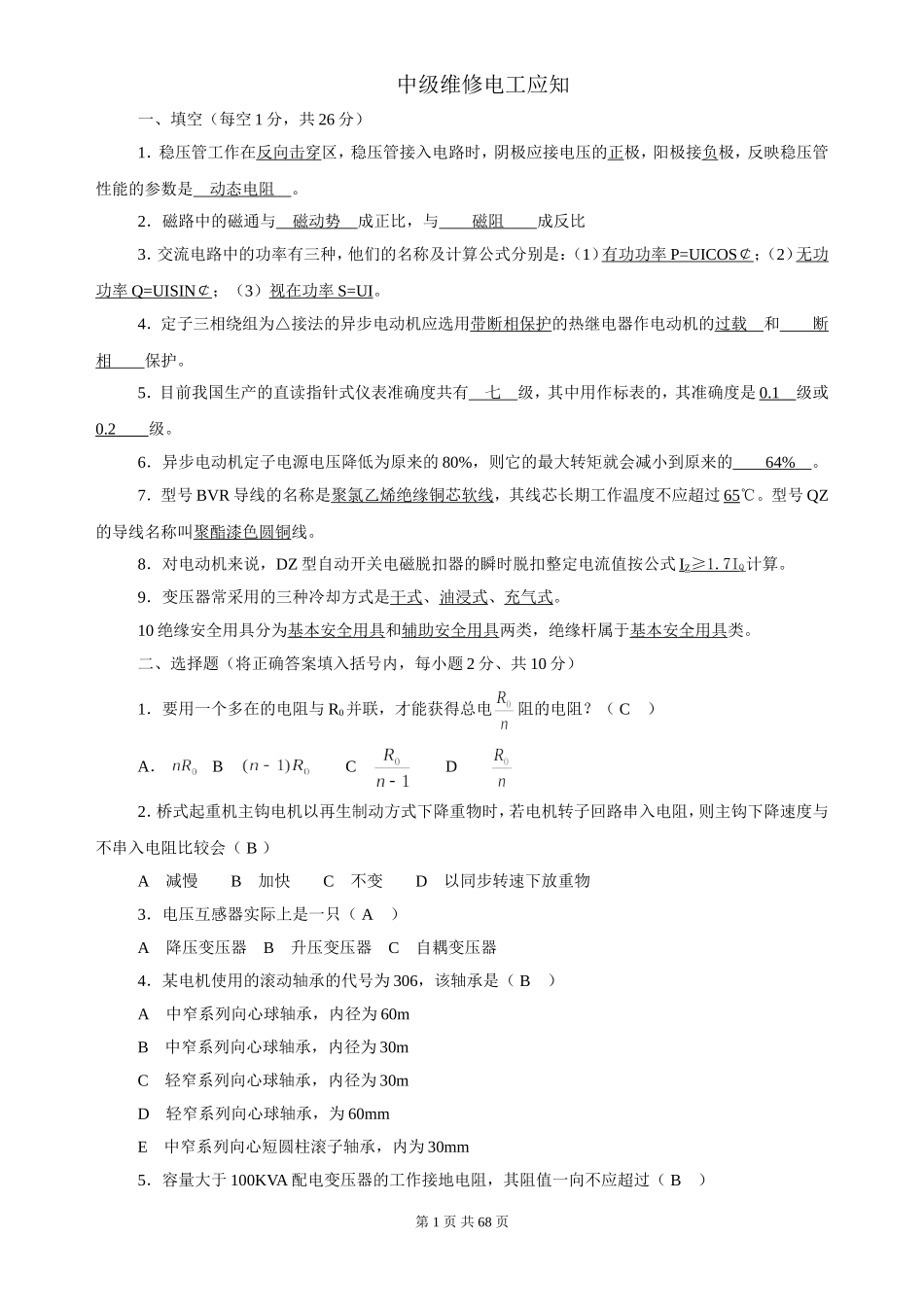

中级维修电工应知一、填空（每空1分，共26分）1．稳压管工作在反向击穿区，稳压管接入电路时，阴极应接电压的正极，阳极接负极，反映稳压管性能的参数是动态电阻。2．磁路中的磁通与磁动势成正比，与磁阻成反比3．交流电路中的功率有三种，他们的名称及计算公式分别是：（1）有功功率P=UICOS￠；（2）无功功率Q=UISIN￠；（3）视在功率S=UI。4．定子三相绕组为△接法的异步电动机应选用带断相保护的热继电器作电动机的过载和断相保护。5．目前我国生产的直读指针式仪表准确度共有七级，其中用作标表的，其准确度是0.1级或0.2级。6．异步电动机定子电源电压降低为原来的80%，则它的最大转矩就会减小到原来的64%。7．型号BVR导线的名称是聚氯乙烯绝缘铜芯软线，其线芯长期工作温度不应超过65℃。型号QZ的导线名称叫聚酯漆色圆铜线。8．对电动机来说，DZ型自动开关电磁脱扣器的瞬时脱扣整定电流值按公式IZ≥1.7IQ计算。9．变压器常采用的三种冷却方式是干式、油浸式、充气式。10绝缘安全用具分为基本安全用具和辅助安全用具两类，绝缘杆属于基本安全用具类。二、选择题（将正确答案填入括号内，每小题2分、共10分）1．要用一个多在的电阻与R0并联，才能获得总电阻的电阻？（C）A．BCD2．桥式起重机主钩电机以再生制动方式下降重物时，若电机转子回路串入电阻，则主钩下降速度与不串入电阻比较会（B）A减慢B加快C不变D以同步转速下放重物3．电压互感器实际上是一只（A）A降压变压器B升压变压器C自耦变压器4．某电机使用的滚动轴承的代号为306，该轴承是（B）A中窄系列向心球轴承，内径为60mB中窄系列向心球轴承，内径为30mC轻窄系列向心球轴承，内径为30mD轻窄系列向心球轴承，为60mmE中窄系列向心短圆柱滚子轴承，内为30mm5．容量大于100KVA配电变压器的工作接地电阻，其阻值一向不应超过（B）第1页共68页A10欧姆B4欧姆C1欧姆D30欧姆6．在图3.1.1所示的错误电路中，用万用表测量三极管V的集电极C与发射极e之间的电压，测量值应为（B）A＋18VB－18VC0.2VD0V三、判断题（对的打√，错的打×。每题1分，共10分）1．高压线路送电时，必须先合负荷，然后合隔离开关。（×）2．R．L．C串联交流电路的阻抗，与电源的频率有关。（√）3．异步电动机的转子旋转速度总是小于旋转磁场转速。（×）4．在380/220伏中性点接地系统中，电气设备采用保护接地比采用保护接零好。（×）5．直流双臂电桥在接线时与单臂电桥一样，只需将被测电阻的两条引线连至电桥的两个电阻接线端即可。（×）6．电流互感器任何情况下，其二次回路不准开路运行。（√）7．只要在测量过程中，采取一定的措施，就可以消除仪表的基本误差，提高仪表的准确度。（×）8．直流放大器的第一级通常采用单管放大电路。（×）9．绝缘是相对的和有条件的。（√）10．摇臂钻床的摇臂升，降开始前一定先使立柱松开。（×）四．简答题（每小题3分，共12分）1．交流接触器工作时噪音过大的原因，主要有哪些?答：（1）电源电压过低；（2）触头弹簧压力过大；（3）铁芯或衔铁歪斜或机械卡住；（4）铁芯或衔铁端面有油污、灰尘或其它异物；（5）短路环断裂；（6）铁芯端面磨损过度而不平。2．漏电保护有什么作用？试说直动式电流型漏电保护的工作原理。答：漏电保护的作用：当电气设备（或线路）发生漏电或接地故障、或人体触及带电体时，及时切断电源，减轻电流对人体的伤害程度，还可以防止漏电引起的火灾事故。直动式电流型漏电保护器的原理：当有人触电或设备漏电时，零序电流继电器中有了零序电流，于是在副绕组中产生感应电动势，接于副绕组的反磁线圈便有电流流过，其磁通对永久磁铁的磁通作用，衔铁在弹簧的作用下而释放，带动开关跳闸，切断电源。3．一台三相变压器联接组为Y，，今要将其改为Y，，若不改变内部接线，应采用什么办法？为什么？第2页共68页答：Y、d11及Y、变压器原、副绕组A、a相的电势矢量图如图3.1.2所示由图可知，Y、变压器副边电势矢量比Y、相应电势矢量超前120°，可见，只要将Y，变压器副绕组出线标志依次更改，即原来的a改为b，b改为c，c改为a，就成为Y，的变压器。4．E级与B极绝缘的三相异步电动机，其定子...
