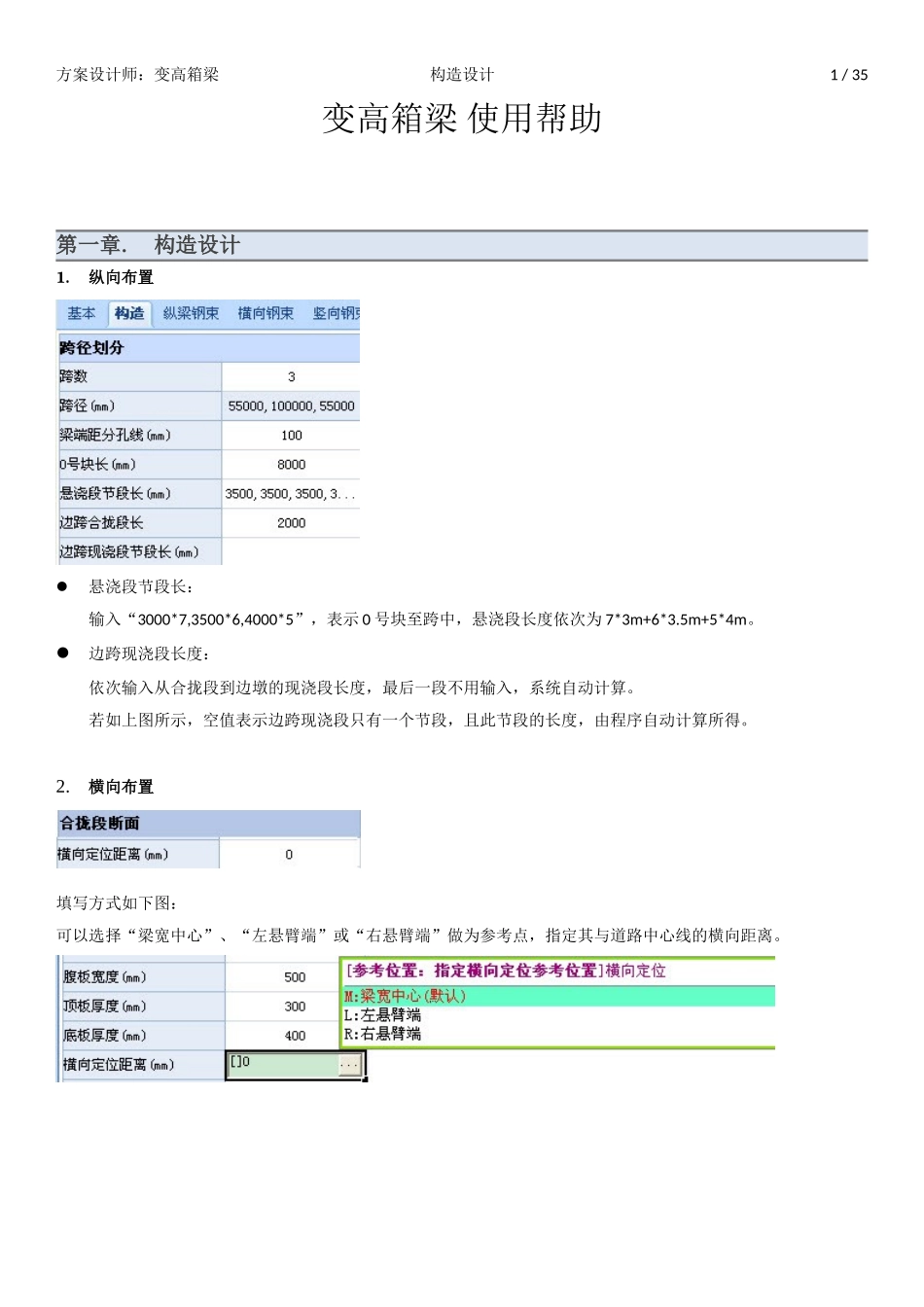

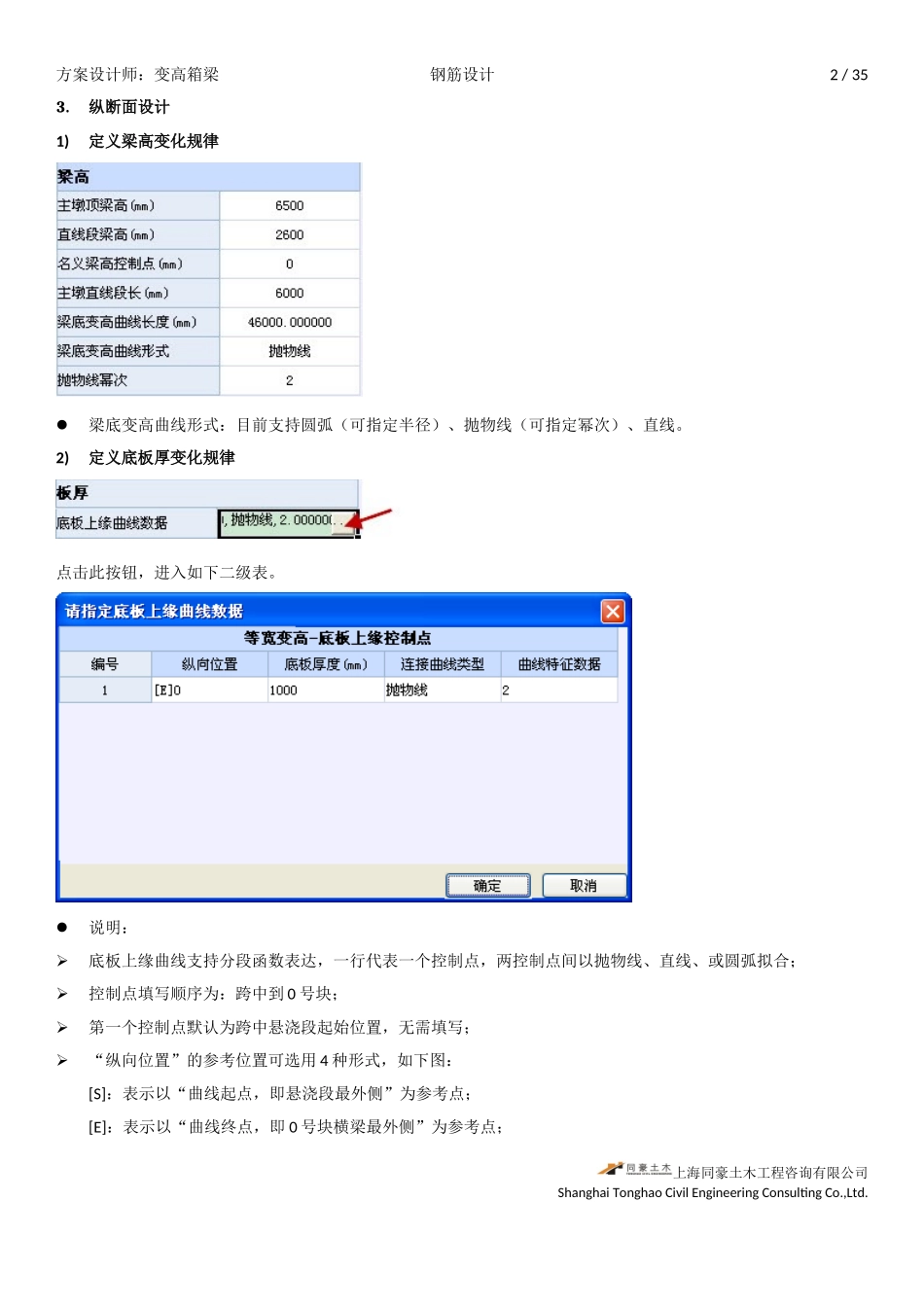

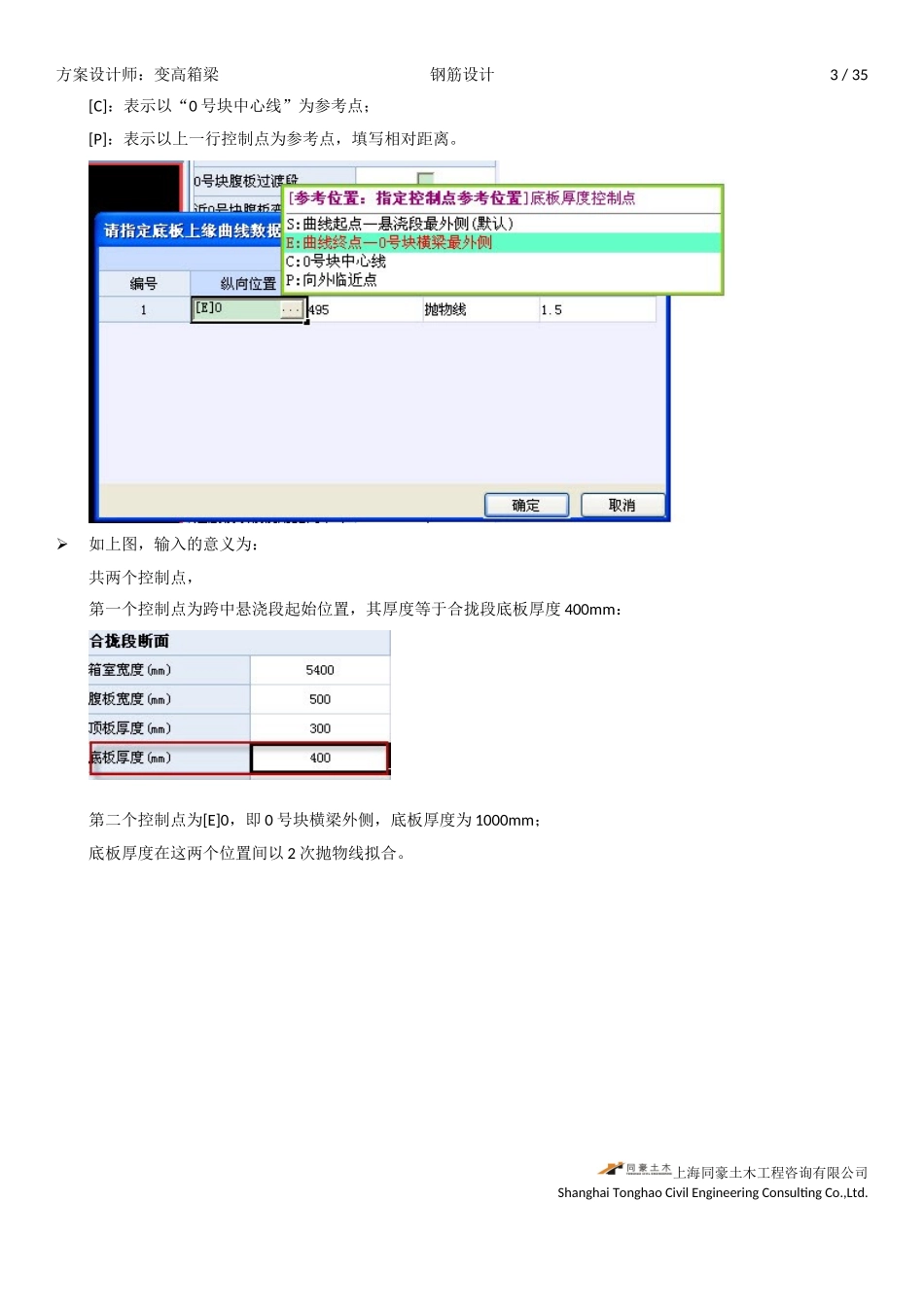

方案设计师：变高箱梁构造设计1/35变高箱梁使用帮助第一章.构造设计1.纵向布置悬浇段节段长：输入“3000*7,3500*6,4000*5”，表示0号块至跨中，悬浇段长度依次为7*3m+6*3.5m+5*4m。边跨现浇段长度：依次输入从合拢段到边墩的现浇段长度，最后一段不用输入，系统自动计算。若如上图所示，空值表示边跨现浇段只有一个节段，且此节段的长度，由程序自动计算所得。2.横向布置填写方式如下图：可以选择“梁宽中心”、“左悬臂端”或“右悬臂端”做为参考点，指定其与道路中心线的横向距离。方案设计师：变高箱梁钢筋设计2/353.纵断面设计1)定义梁高变化规律梁底变高曲线形式：目前支持圆弧（可指定半径）、抛物线（可指定幂次）、直线。2)定义底板厚变化规律点击此按钮，进入如下二级表。说明：底板上缘曲线支持分段函数表达，一行代表一个控制点，两控制点间以抛物线、直线、或圆弧拟合；控制点填写顺序为：跨中到0号块；第一个控制点默认为跨中悬浇段起始位置，无需填写；“纵向位置”的参考位置可选用4种形式，如下图：[S]：表示以“曲线起点，即悬浇段最外侧”为参考点；[E]：表示以“曲线终点，即0号块横梁最外侧”为参考点；上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计3/35[C]：表示以“0号块中心线”为参考点；[P]：表示以上一行控制点为参考点，填写相对距离。如上图，输入的意义为：共两个控制点，第一个控制点为跨中悬浇段起始位置，其厚度等于合拢段底板厚度400mm：第二个控制点为[E]0，即0号块横梁外侧，底板厚度为1000mm；底板厚度在这两个位置间以2次抛物线拟合。上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计4/354.悬浇段设计1)横断面设计——以合拢段断面作为控制断面腹板顶板倒角：支持一级倒角和二级倒角：填2个值，表示一级倒角；填4个值，表示二级倒角。加腋形式：支持直线倒角和圆弧倒角。“控制相对高度”即指直线倒角。上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计5/352)定义腹板厚变化规律5.0号块设计墩顶横梁道数：支持设置1~4道横梁。6.边跨现浇段设计1)横梁宽度2)槽口设计上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计6/353)翼缘板加厚翼缘可设置成不加厚，加厚时，支持三种形式：等厚加厚，平行加厚、斜翼缘板。7.合拢段设计中跨合拢段、边跨合拢段的断面设计，均遵从第4节中的控制断面设计中跨合拢段可设置横梁，横梁宽度可指定，见下图：上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计7/358.内腔倒角设计支持的倒角类型：三面倒角、四面倒角、竖向径缩、同时径缩、顶面倒角过长、腹板倒角过长、三角面径缩。设置二级倒角时，仅支持三种倒角类型：同时径缩、竖向径缩、三角面径缩。上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计8/359.附属构造设计1)定义人孔、检修孔、泄水孔的结构尺寸零件库中，右击鼠标，选择“添加附属结构”即可：上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计9/352)定义人孔、检修孔、泄水孔的设置位置在此表的“是否设置”中索引“零件库”中定义的附属结构。上海同豪土木工程咨询有限公司ShanghaiTonghaoCivilEngineeringConsultingCo.,Ltd.方案设计师：变高箱梁钢筋设计10/3510.支座设计点击按钮，进入支座横向定位的二级表。说明：1.一行代表一个支座；2.支座类型索引零件库中的支座零件；3.修饰符[L]、[M]、[R]分别表示距底板左端、底板终点、底板右端；4.选择[L]、[R]时，数值填正即可，无须区分正负号；选择[M]时，负值表示左，正值表示右。5.如上图所输，支座如下图布置：上海同豪土木工程咨询有限公司ShanghaiTonghaoC...
