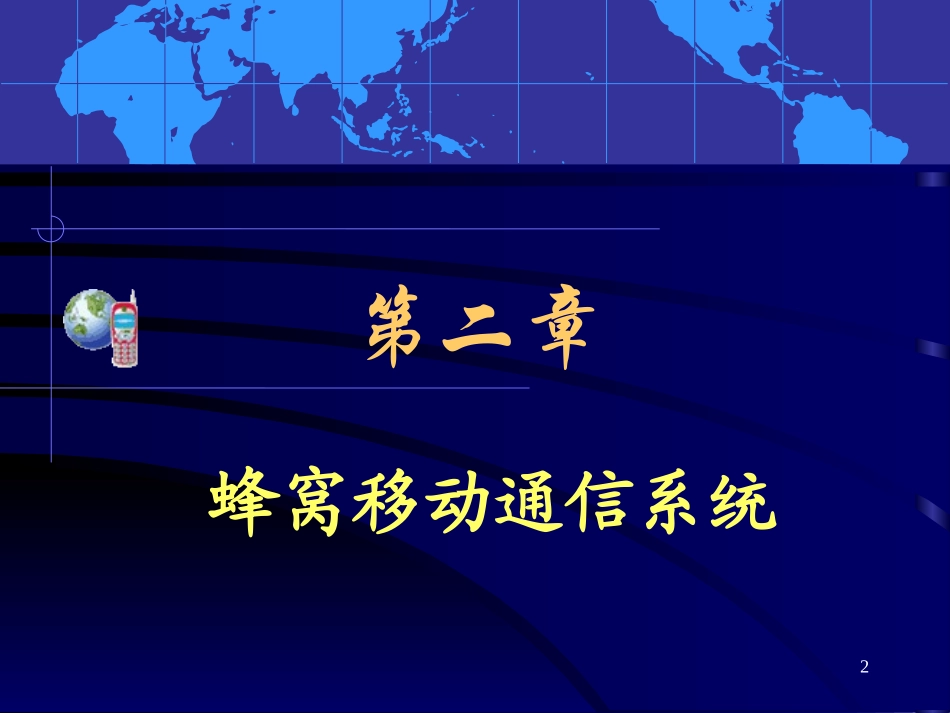

第二章：《蜂窝移动通信系统》VIP专享VIP免费

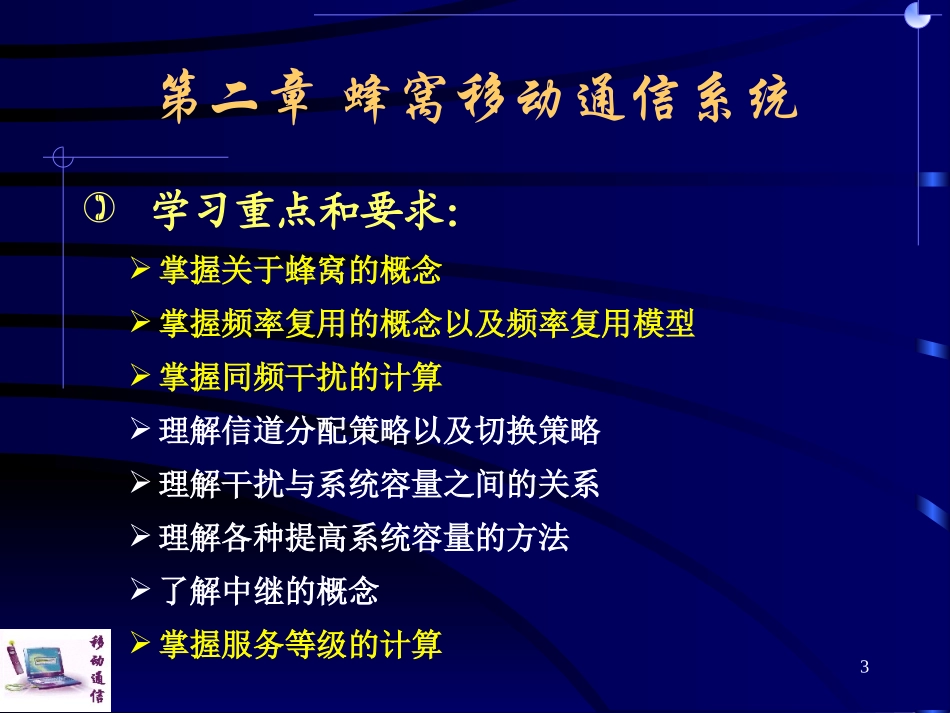

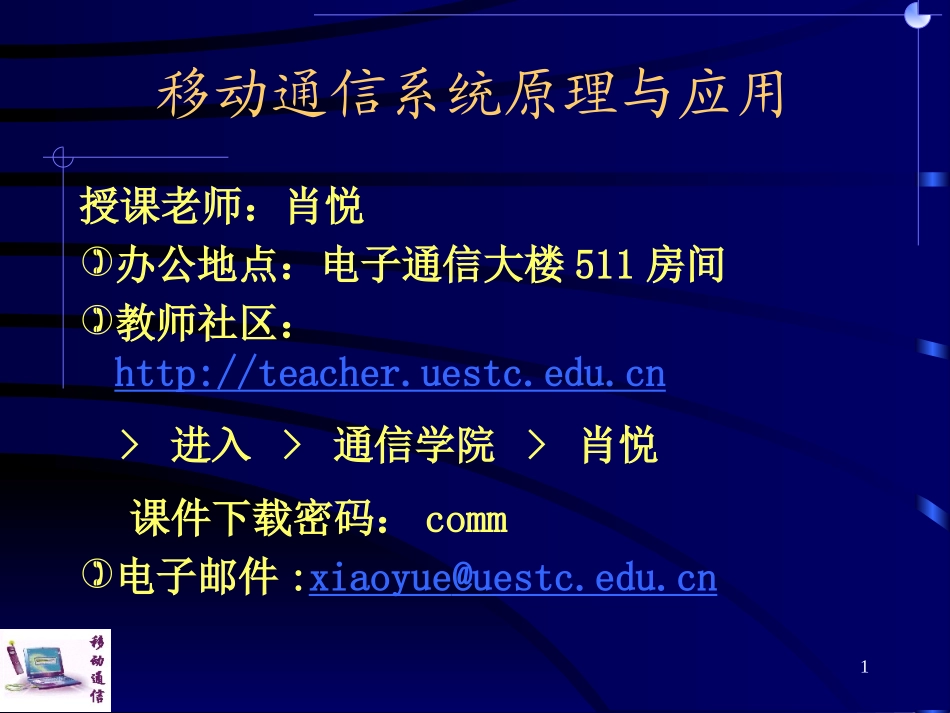

1移动通信系统原理与应用授课老师：肖悦办公地点：电子通信大楼511房间教师社区：http://teacher.uestc.edu.cn>进入>通信学院>肖悦课件下载密码：comm电子邮件:xiaoyue@uestc.edu.cn2第二章蜂窝移动通信系统3第二章蜂窝移动通信系统学习重点和要求：掌握关于蜂窝的概念掌握频率复用的概念以及频率复用模型掌握同频干扰的计算理解信道分配策略以及切换策略理解干扰与系统容量之间的关系理解各种提高系统容量的方法了解中继的概念掌握服务等级的计算4第二章内容2.1.蜂窝小区的概念和特点(2.1)2.2.干扰和信道容量(2.3)2.3.电信业务流量与服务等级(2.4)2.4.信道切换策略(2.2)本章有大量补充内容，请结合课件及参考书《现代移动通信系统》学习52.1.蜂窝小区的概念和特点62.1.蜂窝小区的概念和特点2.1.1大区制移动通信系统2.1.2频率复用和小区制移动通信系统72.1.1大区制移动通信网(1/4)大区制在一个服务区域（如一个城市）内只有一个基站，并由它负责移动通信的联络和控制。大区制移动通信网BSMS1MS3MS282.1.1大区制移动通信网(2/4)早期的移动通信网一般是大区制主要特点：基站天线很高，几十～几百米基站发射功率大：50～200W覆盖半径：30～50km优点：网络结构简单，成本低缺点：频谱利用率低，服务性能差，容量小，一般用户几十～几百个，一般用于专网。92.1.1大区制移动通信网(3/4)提高覆盖半径是大区制需解决的问题决定覆盖半径的因素：地球的曲率限制了传输的极限范围地形环境影响，信号传播可能产生盲区多径反射限制了传输距离移动台发射功率小，上行信号传输距离有限（上下行传输增益差可达6～12dB）102.1.1大区制移动通信网(4/4)解决上行问题的办法：如图,设置分集接收台基站发射用全向天线，接收用定向天线提高基站接收灵敏度大区制设置分集接收台示意图MS1MS2BSRdRdRd112.1.蜂窝小区的概念和特点2.1.1大区制移动通信系统2.1.2频率复用和小区制移动通信系统122.1.2频率复用和小区制移动通信系统---前言(1/2)小区制网构成方式基本概念小区制：利用频率复用的概念，将整个服务区域划分成若干个小区，每个小区分别设置一个低发射功率的基站，负责本小区的通信。频率复用：•N个相邻的小区组成一个区群(簇)•将可供使用的频道划分成N组•区群内的每个小区使用不同的频率组•相邻区群重复使用相同的频率组分配模式132.1.2频率复用和小区制移动通信系统---前言(2/2)基本小区有：（r0：小区半径）超小区：r0＞20km（农村）宏小区：r0＝1～20km（人口稠密地区）微小区：r0＝0.1～1km（城市繁华区）微微小区：r0＜0.1km（办公室、家庭）优点：提高频率利用率，组网灵活缺点：网络构成复杂按服务区形状分：条状服务区、面状服务区142.1.2频率复用和小区制移动通信系统---条状服务区(1/3)条状服务区用户的分布呈条状（或带状），如铁路、公路、沿海水域等。小区条状服务区152.1.2频率复用和小区制移动通信系统---条状服务区(2/3)图2-1多频复用方式A1fB2fAB1f2fAB1f2fABC3f1f2fABC1f2f3fABCDABCD1f1f2f2f3f3f4f4f可采用多个频率复用二频复用三频复用四频复用162.1.2频率复用和小区制移动通信系统---条状服务区(3/3)组网时需确定重叠区及载波/同频干扰比：重叠区•重叠区太大，越区干扰大•重叠区小，弱电场区可能多。f1ABf2af1ABf2a172.1.2频率复用和小区制移动通信系统---面状服务区(1/11)指服务区不呈条状而是一个宽广的平面182.1.2频率复用和小区制移动通信系统---面状服务区(2/11)小区形状：应该是规则结构：圆形（全向天线），三角形，正方形，六边形r192.1.2频率复用和小区制移动通信系统---面状服务区(3/11)蜂窝的由来：对于同样大小的服务区域，采用正六对于同样大小的服务区域，采用正六边形构成小区所需的小区数最少，无重叠区，故所需边形构成小区所需的小区数最少，无重叠区，故所需的频率组数也最少，最经济。的频率组数也最少，最经济。仅有理论分析和设计意仅有理论分析和设计意义。义。202.1.2频率复用和小区制移动...
