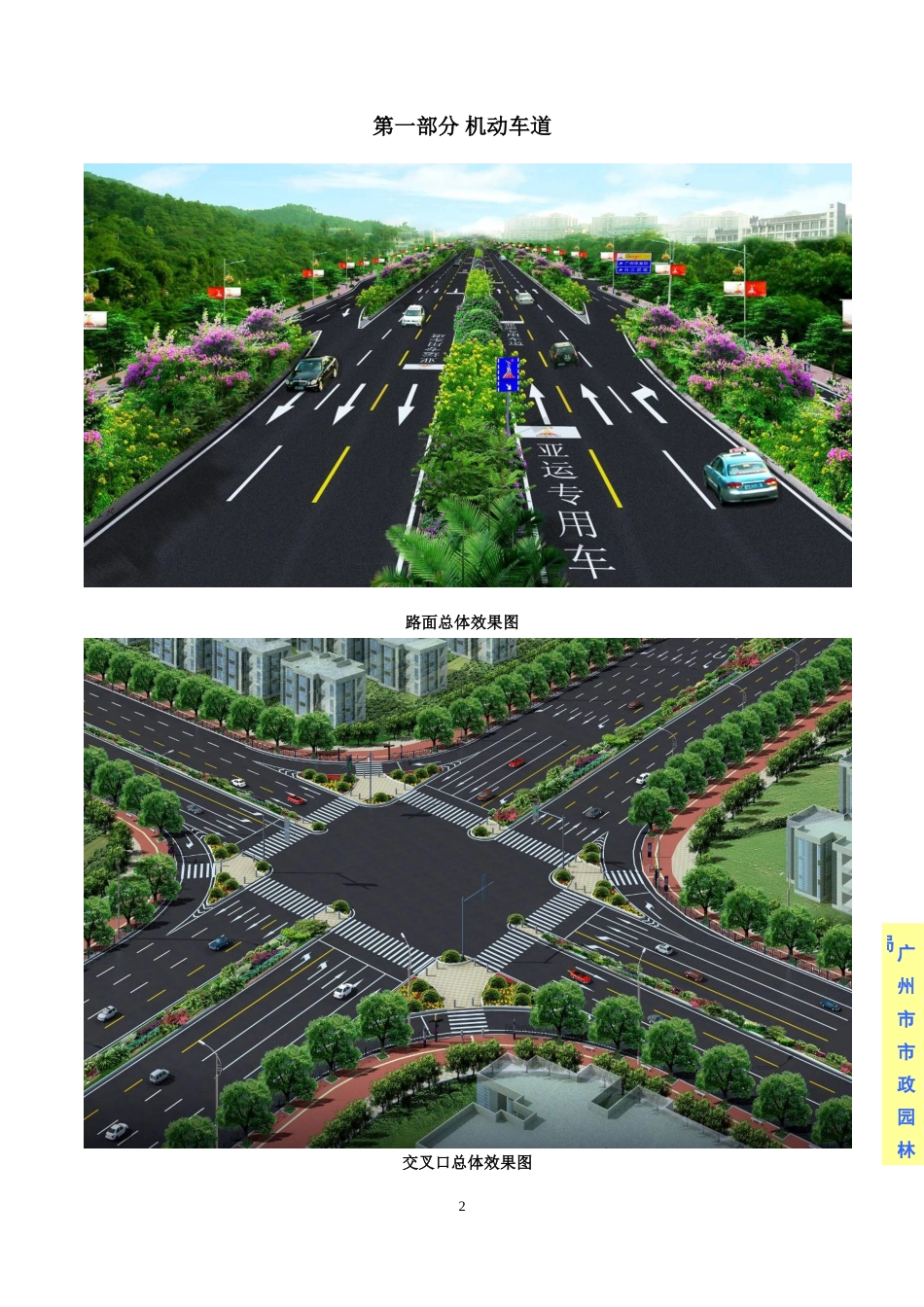

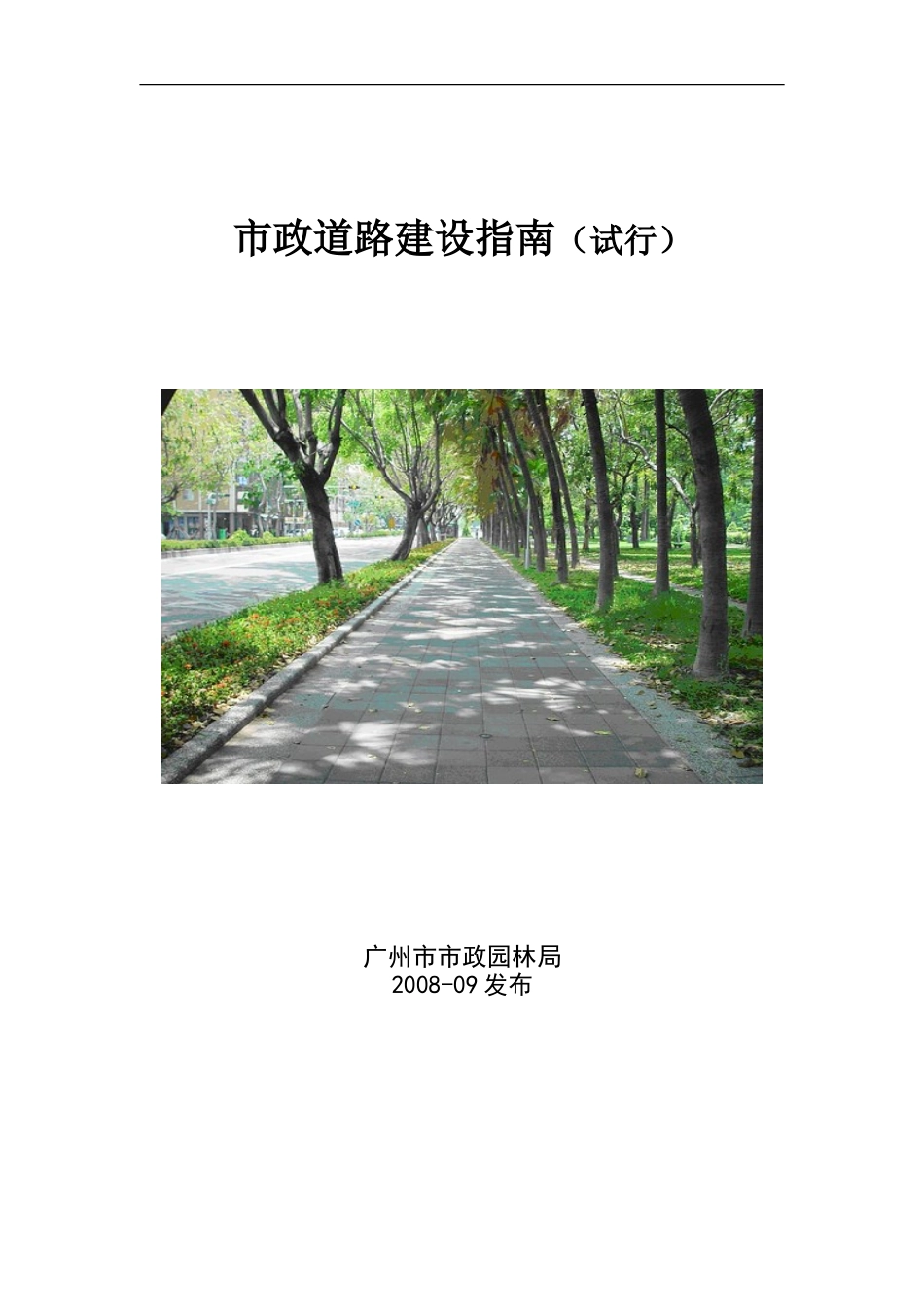

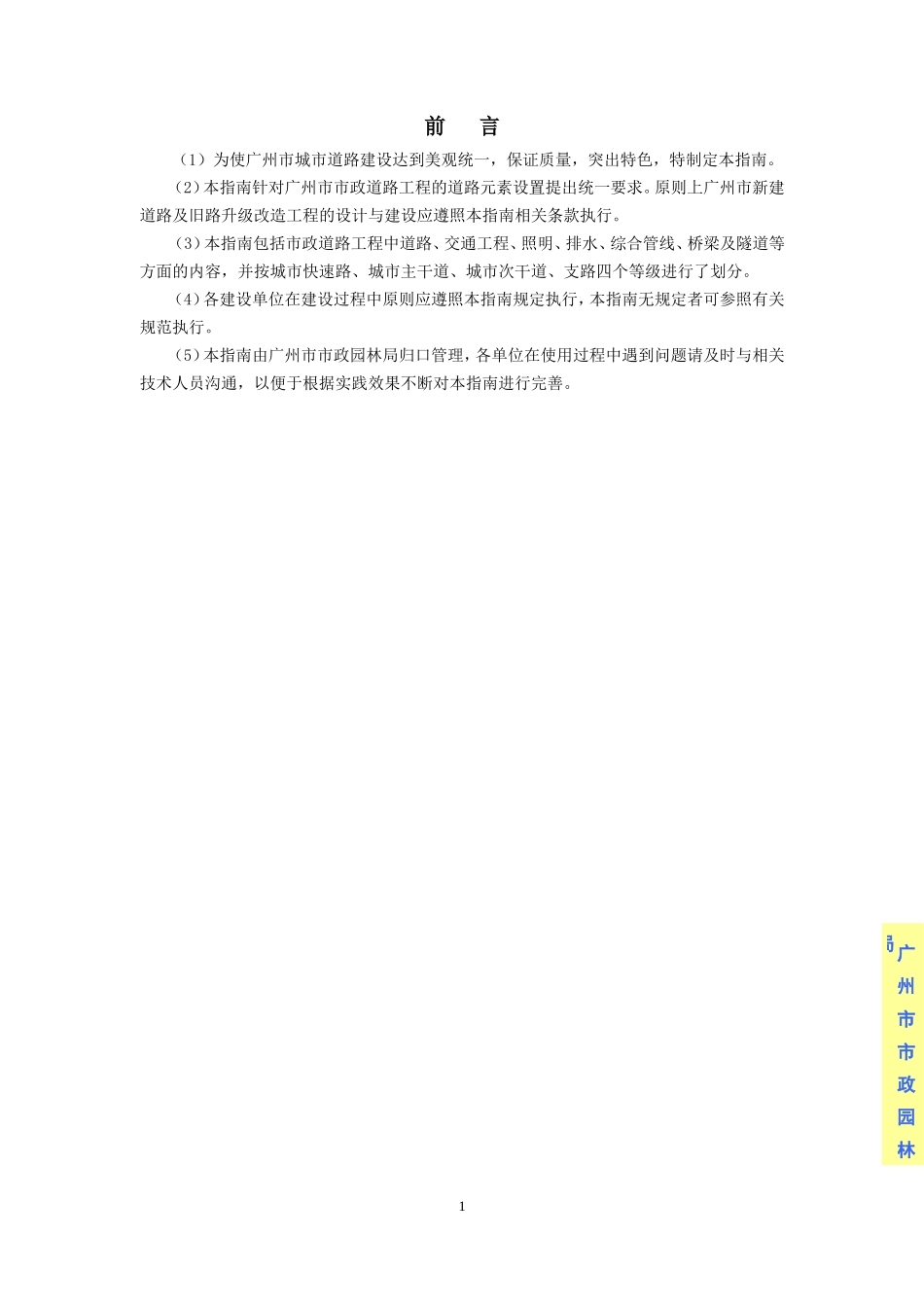

市政道路建设指南（试行）广州市市政园林局2008-09发布广州市市政园林局前言（1）为使广州市城市道路建设达到美观统一，保证质量，突出特色，特制定本指南。（2）本指南针对广州市市政道路工程的道路元素设置提出统一要求。原则上广州市新建道路及旧路升级改造工程的设计与建设应遵照本指南相关条款执行。（3）本指南包括市政道路工程中道路、交通工程、照明、排水、综合管线、桥梁及隧道等方面的内容，并按城市快速路、城市主干道、城市次干道、支路四个等级进行了划分。（4）各建设单位在建设过程中原则应遵照本指南规定执行，本指南无规定者可参照有关规范执行。（5）本指南由广州市市政园林局归口管理，各单位在使用过程中遇到问题请及时与相关技术人员沟通，以便于根据实践效果不断对本指南进行完善。1广州市市政园林局第一部分机动车道路面总体效果图交叉口总体效果图2广州市市政园林局1.1路面1.1.1新建路面（1）适用于城市快速路和城市主干道的路面结构；适用于城市快速路和城市主干道的路面结构（2）适用于城市次干道和城市支路的路面结构:适用于城市次干道和城市支路的路面结构3广州市市政园林局1.1.2旧路改造对于旧沥青或混凝土路面改造采用挖铺、刨铺或是表面微处理的方式进行改造。适用于新旧路面高差10～18cm适用于新旧路面高差18～26cm适用于新旧路面高差26～41cm1.1.3建议（1）沥青混合料的配合比及骨料级配应在下一阶段中进行专门设计予以确定。（2）应加强对新材料、新技术再沥青路面方面应用的研究与尝试。4广州市市政园林局1.2车行道上排水、供水检查井井盖1.2.1检查井井盖基本要求（1）井环井盖的材质采用球墨铸铁，并且具备防沉降、防盗、防跳、防噪音的功能。（2）井盖须配“雨A”（沉砂井配“雨B”）、“污A”字、“供水”，以作区分。1.2.2车行道上采用的可调式防沉降防盗井盖样式可调式防沉降防盗井盖(一)可调式防沉降防盗井盖(二)1.2.4工程实施效果图5尺寸：Ø700尺寸：Ø700广州市市政园林局车行道上的雨水井盖1.3车行道上雨水口1.3.1雨水口类型：采用侧入式、平入式和平侧结合进水口：1.3.2根据不同道路的等级，确定雨水口的类型（见下表）。城市快速路城市主干道城市次干道城市支路车行隧道雨水口类型三篦式侧入式进水口三篦式侧入式进水口双篦式侧入式进水口双篦式侧入式进水口横截式收水边沟注：部分排水量较大的位置（如道路纵坡最低处、道路交叉口等）可考虑采用双篦式平入式进水口或双篦式平、侧结合进水口。1.3.3侧入式进水口及平、侧结合进水口外观要求：采用新材料：如球墨铸铁格栅、仿花岗岩石饰面，使得进水井外观更加美观、大方。为保证进水口的收水效果，道路平石到进水口最低点应有0.1的坡度6尺寸：Ø700广州市市政园林局进水口正立面大样1.3.4工程实施效果图三篦式侧入式进水口双篦式平入式进水口7尺寸：B×H=2460×325尺寸：B×H=1640×440广州市市政园林局双篦式平、侧结合进水口隧道口横截式收水沟8广州市市政园林局隧道横截式收水边沟9广州市市政园林局1.4车行道分隔带车行道分隔带分为两种：防护栏与绿化分隔带1.4.1防护栏防护栏采用镀锌圆钢防护栏，每片宽2.9米，高1.3米，栅格间距20厘米，配有铸铁底座。车行道护栏示意图1.4.2绿化分隔带（1）宽度大于5米的中央绿化带配植方式：乔、灌木、地被多层次搭配的自然式种植。10广州市市政园林局（2）在宽度2.5—5米的中央绿化带配植方式：上层木采用双排乔木品字种植，下层木种植花灌木作饰脚。（3）宽度1.5—2.5米中央绿化带配植方式：上层木种植单排小乔木，下层木配置花灌木。（4）在宽度小于1.5米的中央绿化带配植方式：种植灌木和地被。11广州市市政园林局第二部分人行道在城市道路设计中建立完善的步行系统，首先考虑满足使用功能和安全，其次考虑人行道铺装的图案设计。铺装要求使用密实、平整、防滑；色彩要求采用简洁、轻松、愉悦的砖材铺砌。2.1人行道铺装城市主干道、商业大街使用仿花岗砖（40cmX40cm）12广州市市政园林局自行车道采用沥青路面次干道、支路推荐使用15x30cm红色人行道砖自行车道位于人行道上时可采用沥青铺装或与人行道采用同一类型地砖铺砌，但须以不...
