循环水系统介绍VIP免费

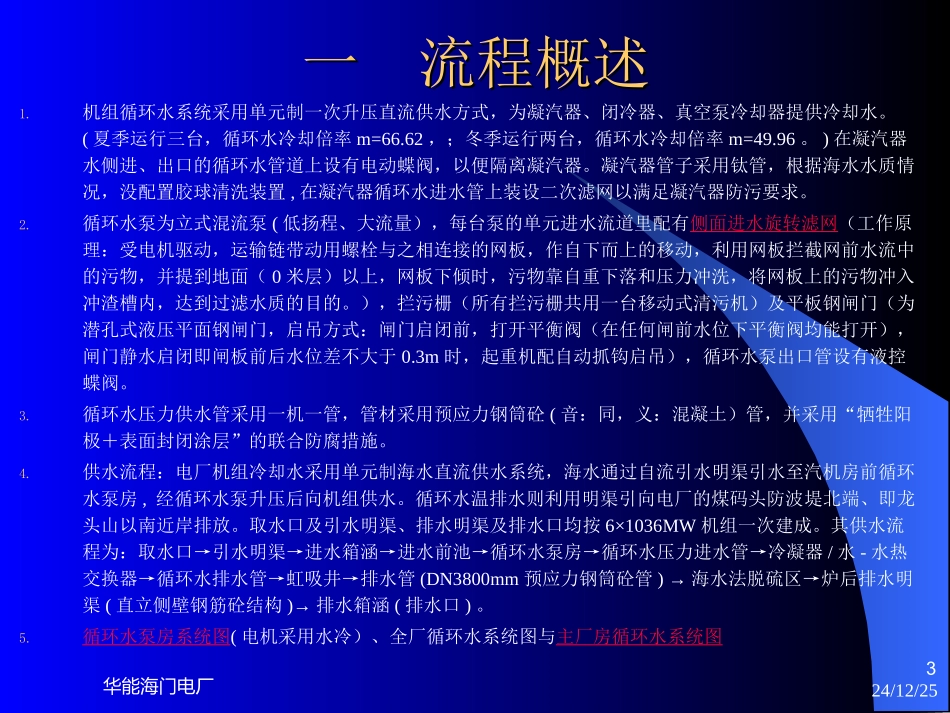

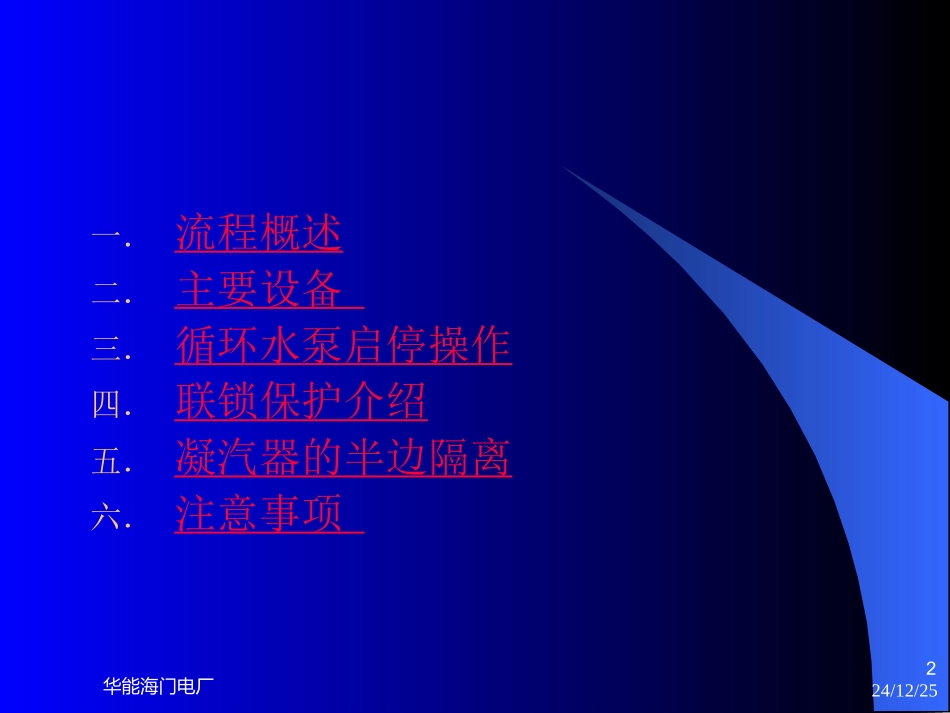

24/12/25华能海门电厂1循环水系统介绍循环水系统介绍杨宝锷24/12/25华能海门电厂2一．流程概述二．主要设备三．循环水泵启停操作四．联锁保护介绍五．凝汽器的半边隔离六．注意事项24/12/25华能海门电厂3一流程概述一流程概述1.机组循环水系统采用单元制一次升压直流供水方式，为凝汽器、闭冷器、真空泵冷却器提供冷却水。(夏季运行三台，循环水冷却倍率m=66.62，；冬季运行两台，循环水冷却倍率m=49.96。)在凝汽器水侧进、出口的循环水管道上设有电动蝶阀，以便隔离凝汽器。凝汽器管子采用钛管，根据海水水质情况，没配置胶球清洗装置,在凝汽器循环水进水管上装设二次滤网以满足凝汽器防污要求。2.循环水泵为立式混流泵(低扬程、大流量），每台泵的单元进水流道里配有侧面进水旋转滤网（工作原理：受电机驱动，运输链带动用螺栓与之相连接的网板，作自下而上的移动，利用网板拦截网前水流中的污物，并提到地面（0米层）以上，网板下倾时，污物靠自重下落和压力冲洗，将网板上的污物冲入冲渣槽内，达到过滤水质的目的。），拦污栅（所有拦污栅共用一台移动式清污机）及平板钢闸门（为潜孔式液压平面钢闸门，启吊方式：闸门启闭前，打开平衡阀（在任何闸前水位下平衡阀均能打开），闸门静水启闭即闸板前后水位差不大于0.3m时，起重机配自动抓钩启吊），循环水泵出口管设有液控蝶阀。3.循环水压力供水管采用一机一管，管材采用预应力钢筒砼(音：同，义：混凝土）管，并采用“牺牲阳极＋表面封闭涂层”的联合防腐措施。4.供水流程：电厂机组冷却水采用单元制海水直流供水系统，海水通过自流引水明渠引水至汽机房前循环水泵房,经循环水泵升压后向机组供水。循环水温排水则利用明渠引向电厂的煤码头防波堤北端、即龙头山以南近岸排放。取水口及引水明渠、排水明渠及排水口均按6×1036MW机组一次建成。其供水流程为：取水口→引水明渠→进水箱涵→进水前池→循环水泵房→循环水压力进水管→冷凝器/水-水热交换器→循环水排水管→虹吸井→排水管(DN3800mm预应力钢筒砼管)→海水法脱硫区→炉后排水明渠(直立侧壁钢筋砼结构)→排水箱涵(排水口)。5.循环水泵房系统图(电机采用水冷）、全厂循环水系统图与主厂房循环水系统图24/12/25华能海门电厂424/12/25华能海门电厂524/12/25华能海门电厂624/12/25华能海门电厂724/12/25华能海门电厂8二、主要设备二、主要设备24/12/25华能海门电厂9出口液动阀（出口液动阀由就地PLC与DCS联合控制）24/12/25华能海门电厂1024/12/25华能海门电厂11海门电厂采用海门电厂采用TAPROGGETAPROGGE二次滤网（上海达极水技术工程有限公二次滤网（上海达极水技术工程有限公司）司）1滤器2排污阀3排污管4冷凝器/热交换器24/12/25华能海门电厂12PR-BW800滤器1PR-BW800滤器2压差测量系统3齿轮电机4排污阀1.未过滤的冷却水首先进入滤器“污水端”—A侧，经由滤网有效过滤后，从B侧流出。杂质滞留在滤网上，滤网两侧压差增加。2.系统对滤网压差进行连续监控，当压差达到某设定值时，系统启动滤网反洗。排污管一端连接排污阀，另一端连接一低压管段（排水渠打开时，冷凝器/热交换器冷却水排水管的下游段），管内因此顺势产生一股强反向水流，带动反洗转子转动，整个滤网得到有效清洗。3.杂质或直接进入排污渠，或重新进入冷凝器/热交换器冷却水排水管的下游。4.排水管管内有水阻，因此滤网反洗所需的水流量仅为未过滤冷却水流量的3-8%。5.滤网反洗所需的水流量相对较小，因此滤网反洗的短暂过程不会对冷凝器/热交换器的冷却水供给产生不良影响。24/12/25华能海门电厂13三、循环水泵启停操作三、循环水泵启停操作1.系统操作票（因循泵电机说明书、加药部分说明未到，未完善）2.系统启停3.旋转滤网的冲洗程控4.启动程控与停运程控24/12/25华能海门电厂14系统启停系统启停启动前检查1.检查循环水系统已按辅机通则和系统检查操作卡检查合格,相关系统已具备进水条件。注意凝汽器进出水室、二次滤网内无遗留人员和工具，人孔门应确认关闭严密。2.检查循泵、旋转滤网、旋转滤网冲洗水泵、排水泵电机绝缘合格且已送电，循泵电加热器投入。3.检查循泵入口钢闸门已开启，循环水取水井...
