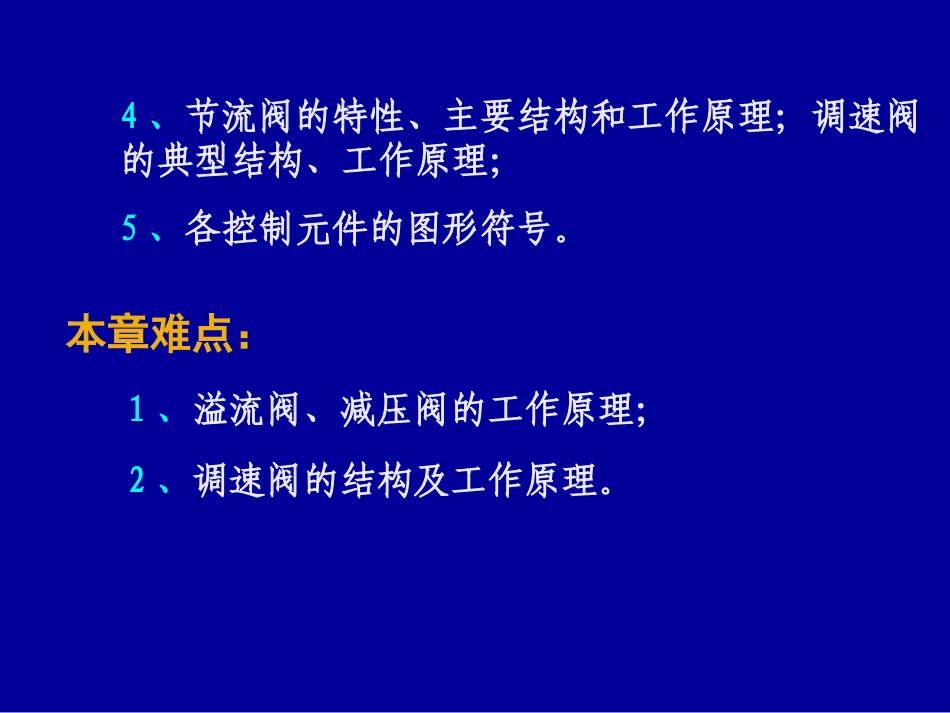

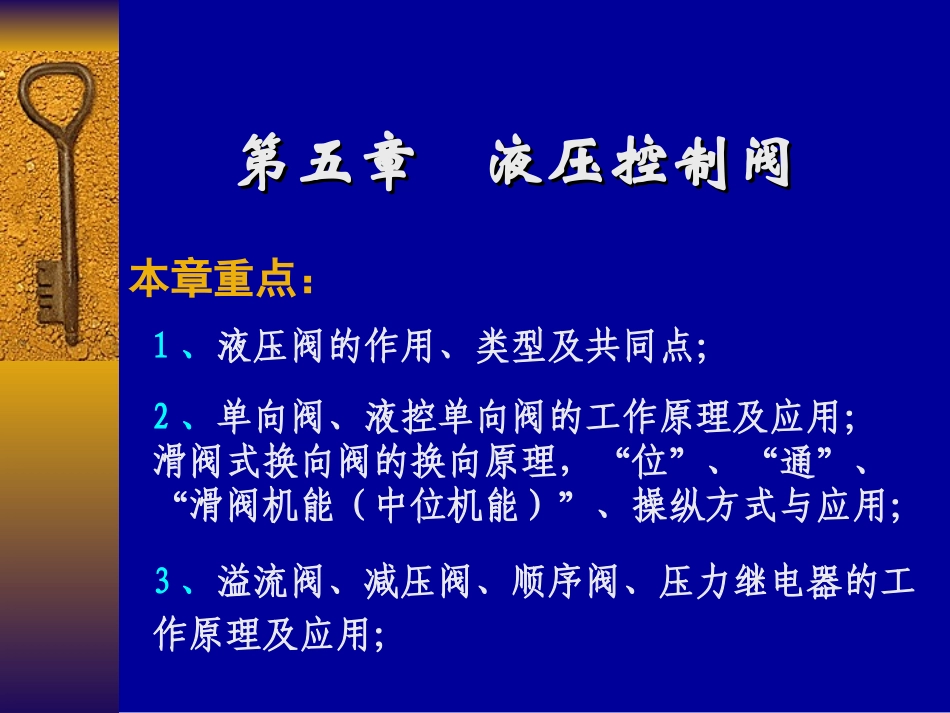

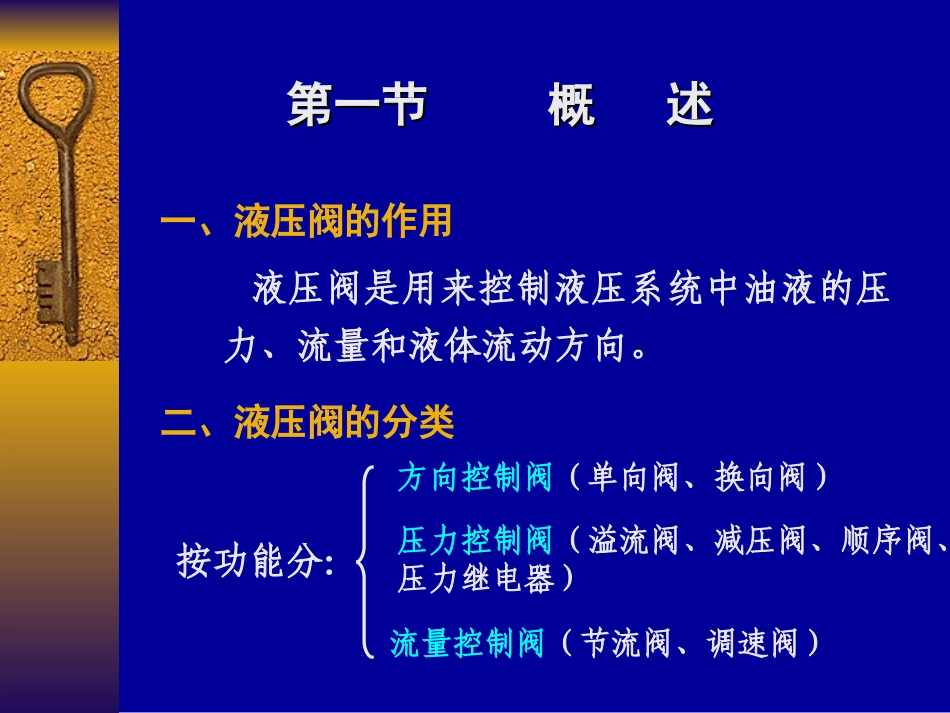

第五章液压控制阀第五章液压控制阀本章重点：1、液压阀的作用、类型及共同点；2、单向阀、液控单向阀的工作原理及应用；滑阀式换向阀的换向原理，“位”、“通”、“滑阀机能（中位机能）”、操纵方式与应用；3、溢流阀、减压阀、顺序阀、压力继电器的工作原理及应用；4、节流阀的特性、主要结构和工作原理；调速阀的典型结构、工作原理；5、各控制元件的图形符号。1、溢流阀、减压阀的工作原理；2、调速阀的结构及工作原理。本章难点：第一节第一节概述概述一、液压阀的作用液压阀是用来控制液压系统中油液的压力、流量和液体流动方向。二、液压阀的分类按功能分：方向控制阀（单向阀、换向阀）压力控制阀（溢流阀、减压阀、顺序阀、压力继电器）流量控制阀（节流阀、调速阀）（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的部件（如弹簧、电磁铁）组成。共同点：按操纵方式分：手动和脚踏、机动、电动、液动、电液动等。（2）在工作原理上，所有阀的开口大小，阀进、出口压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。三、对液压阀的基本要求（1）动作灵敏，使用可靠，工作时冲击和振动小。（2）油液流过的压力损失小。（3）密封性能好。（4）结构紧凑，安装、调整、使用、维护方便，通用性大。第二节方向控制阀第二节方向控制阀类型：单向阀、换向阀一、单向阀类型：普通单向阀、液控单向阀1、普通单向阀作用：只允许油液沿一个方向流动，不允许油液反向倒流（起止回作用）。对单向阀的性能要求：（1）正向导通时，压力损失要小；结构与工作原理单向阀（2）反向截止时，密封性要好。2、液控单向阀作用：（1）起止回作用；（2）必要时解除逆止，允许油液反向通过。结构与工作原理：3、单向阀用途（1）止回作用：安装在泵的出口，pk=0.3～0.5bar（2）作背压阀用:防止液压缸前冲或爬行，使系统工作平稳。pk=2～6bar（3）作锁紧装置用：起重机支腿、夹紧回路等。（4）保持控制油路有必要的压力：pk≥p液控（5）作复合阀使用：单向节流阀、单向顺序阀、单向减压阀、单向调速阀等。（6）局部回路作安全阀使用：pk＞p换热器正常工作的阻力二、换向阀作用：利用阀芯相对于阀体间的相对位置改变，使油路接通、关断，或改变油流的方向，从而使液压执行元件启动、停止或变换运动方向。1、对换向阀的性能要求（1）油液导通时压力损失要小；（2）油液断开时泄漏要小；（3）阀芯换位时操纵力要小。2、类型按阀芯的形状分类滑阀【包括控制部分、主体部分（位、通）】转阀位：为改变液流方向，阀芯相对于阀体不同的工作位置数（二位、三位），一个“□”表示一个位。通：换向阀与液压系统油路相连的主油口数（二通、三通、四通、五通），在一个“□”内，“↑”或“⊥”与方框的交点数。按阀的安装方式分类：管式、板式、法兰式。按操纵方式分类：。手动、机动、电动、弹簧控制、液动、液压先导控制、电液动等。3、换向阀主体结构与工作原理PAB工作原理动画演示3、几种典型换向阀的结构①手动换向阀②机动换向阀又称行程阀。它是借助于安装在工作台上的挡铁或凸轮来迫使阀芯移动。通常是二位的，有二通、三通、四通和五通几种，其中二位二通机动阀又分常闭和常开两种。③电磁换向阀工作原理：利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向的。类型：直流（E，24V或100V）交流（D，36V或220V或380V）湿式干式电磁换向阀结构：（1）动作迅速，操作轻便，便于远距离控制；（2）因受电磁铁尺寸与推力的限制，仅能控制小流量（小于63l/min）的液流；（3）电磁铁通断电需电信号控制：如设备中的按钮开关、限位开关、行程开关等；（4）换向快，易产生液压冲击。特点：④液动换向阀工作原理：利用控制油路的油液压力来改变阀芯位置的换向阀。结构：特点：（1）换向速度易于控制，结构简单、动作平稳可靠；（2）由于液压驱动力大，适用于大流量的场合；（3）其控制油路必须有开关或换向装置。⑤电液动换向阀组成电磁阀：电磁阀负责液动阀控制油路的换向，起先导作用。液动阀：负责主油路的换向。结构及工作原理电液动换向...
