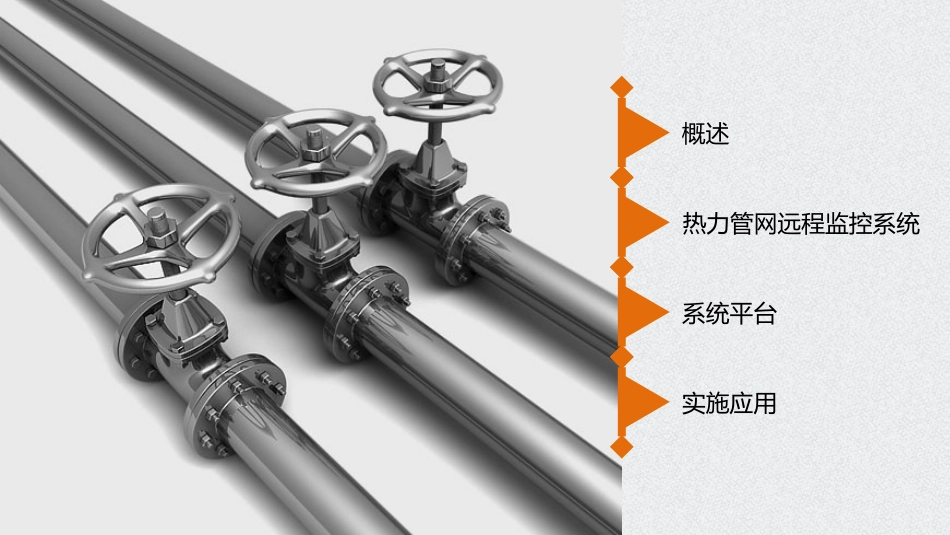

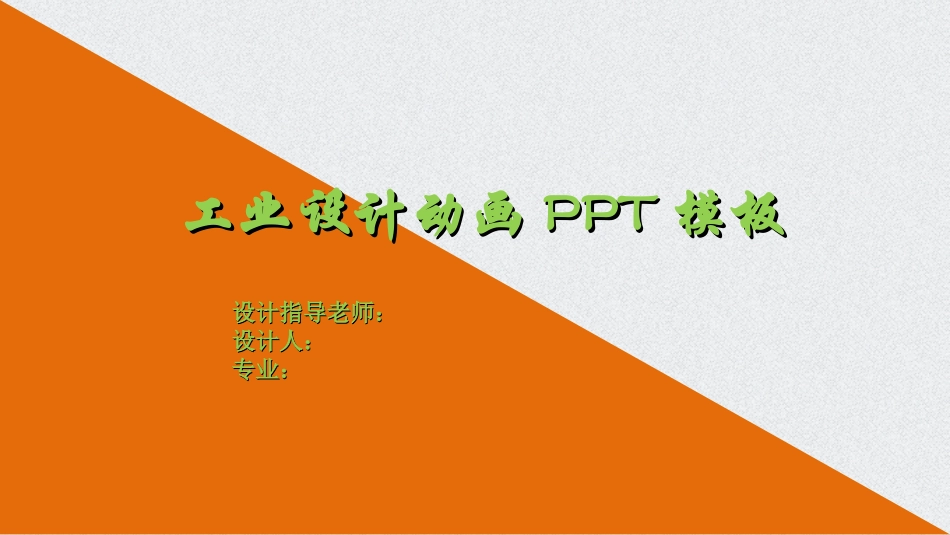

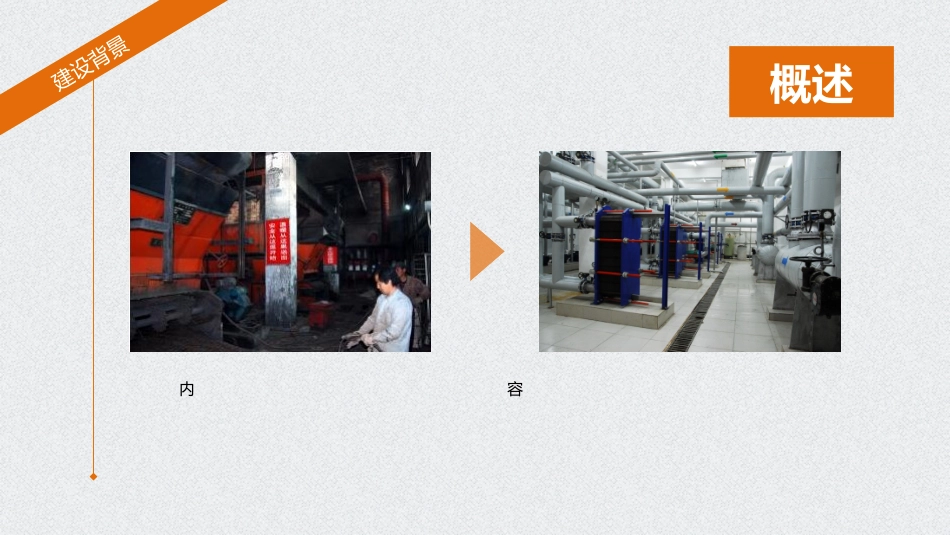

工业设计动画工业设计动画PPTPPT模板模板设计指导老师：设计指导老师：设计人：设计人：专业：专业：2概述热力管网远程监控系统系统平台实施应用3概述内容建设背景4概述建设目标•全局可视化•全局实时传感•集约化管理•智能分析决策支持全面提高热网监控水平，实现各换热站现场参数的采集、调度室与各换热站的数据实时通讯控制，有效提高供热系统的自动化控制水平，并且提高热网的运行管理水平。5热力管网远程监控系统系统说明热力远程监控系统是将供热管网的各供热子站的供热数据从测量仪表中通过GPRS网络传输到服务器，同时将日常巡检的数据通过GPRS网络传输到服务器，实现集中存储。对数据整合和深度挖掘后，采用三维地理信息系统技术，实现数据的展示、统计、分析，为实施调度策略的制定等提供资料和工具，障热力供应安全生产，辅助节能降耗工作。6系统架构热力管网远程监控系统热力管网远程监控系统大屏幕显示指挥调度手机发布WEB发布远程分布实时监控统计分析设备管理调度管理巡检管理系统管理数采通信模块短信通信模块远程通信模块历史数据库数据库接口空间信息库设备数据库实时数据库7功能架构热力管网远程监控系统数据采集/控制远程读取定时读取流量计数据阀门数据非定时读取DTU状态RTU状态流量计状态远程控制阀门开关关度RTU8功能描述热力管网远程监控系统热力巡检调度管理系统管理设备管理统计分析实时监控9功能描述热力管网远程监控系统实时监控主要是采用轮询网络数据库的方式获取最新的监控数据。功能包括：12实时组合查询实时告警34电子地图展示组态图形展示5实时图表图实时监控10图功能描述热力管网远程监控系统将实时监控采集的数据汇总，进行分析，为管理者提供决策支持。功能包括：12例行统计报表统计图形化34数据分析经营报表5统计输出统计分析11图功能描述热力管网远程监控系统以GIS平台为依托，对辖区内的所有设备进行可视化管理。功能包括：12设备台账管理设备状态管理34空间信息管理设备履历管理5设备维修管理设备管理12图功能描述热力管网远程监控系统调度管理就是对于空间点上的RTU和阀门进行远程管理的途径。功能包括：12单点调度关联调度34曲线调度调度效果监测5调度日志管理调度管理13图功能描述热力管网远程监控系统巡检管理就是地图上标注的设备进行巡查维护，确保设备正常运转。功能包括：12基本信息管理巡检路线管理34巡检计划管理巡检路径监控5巡检报表巡检管理14图功能描述热力管网远程监控系统系统管理主要是针对用户权限及数据操作的管理。功能包括：12角色和权限管理数据维护34系统维护日志管理系统管理15平台介绍应用平台ArcGlobe16平台介绍应用平台GoogleEarth17平台介绍应用平台SkyLine18平台介绍应用平台GT-Earth19平台介绍应用平台GT-Earth平台说明GTEarthTM数字地球的开发灵感来自于谷歌的GE系统，实现了DEM数据、DOM数据与二三维GIS数据布置到统一的三维数字地球。作为本公司投入重金，多方组织各路精英打造的综合可视化三维数字引擎，已逐步显现其综合优势。平台特点•全面的数字兼容格式•灵活的二次开发机制•逼真的三维可视场景•迅捷的响应反应速度20性能对比应用平台20%40%60%80%100%GT-EarthSkylineGoogleEarthArcGlobe界面显示效果对比20%40%60%80%100%GT-EarthSkylineGoogleEarthArcGlobe实施简单程度对比20%40%60%80%100%GT-EarthSkylineGoogleEarthArcGlobe成本投入对比20%40%60%80%100%GT-EarthSkylineGoogleEarthArcGlobe扩展应用能力对比21实施案例实施应用南港工业区22应用效果实施应用真正实现了遥测、遥信、遥控功能，热力站巡查人员、巡查次数大大减少，只需要少量运行调度人员在中央监控室监屏即可。热网监控实施后，运行调节可靠、供热质量好转、节热效果明显、运营水平提高，不但节能降耗，还节约人力，使南港工业区的经济效益得到提高，同时对在当地社会效益产生了很大影响。23谢谢
