液压刀柄的使用及维护VIP免费

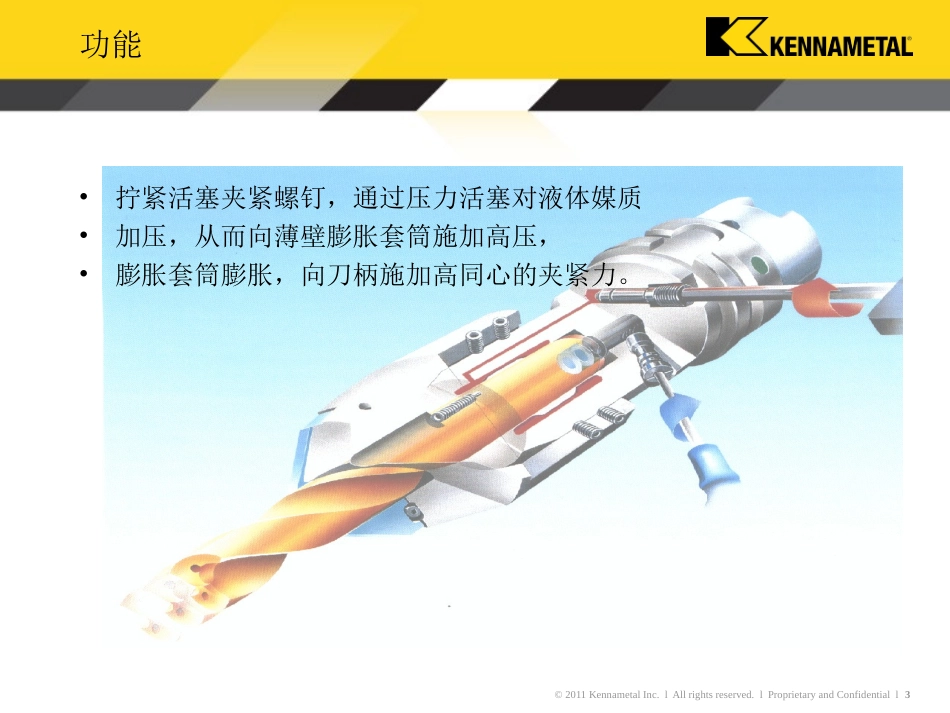

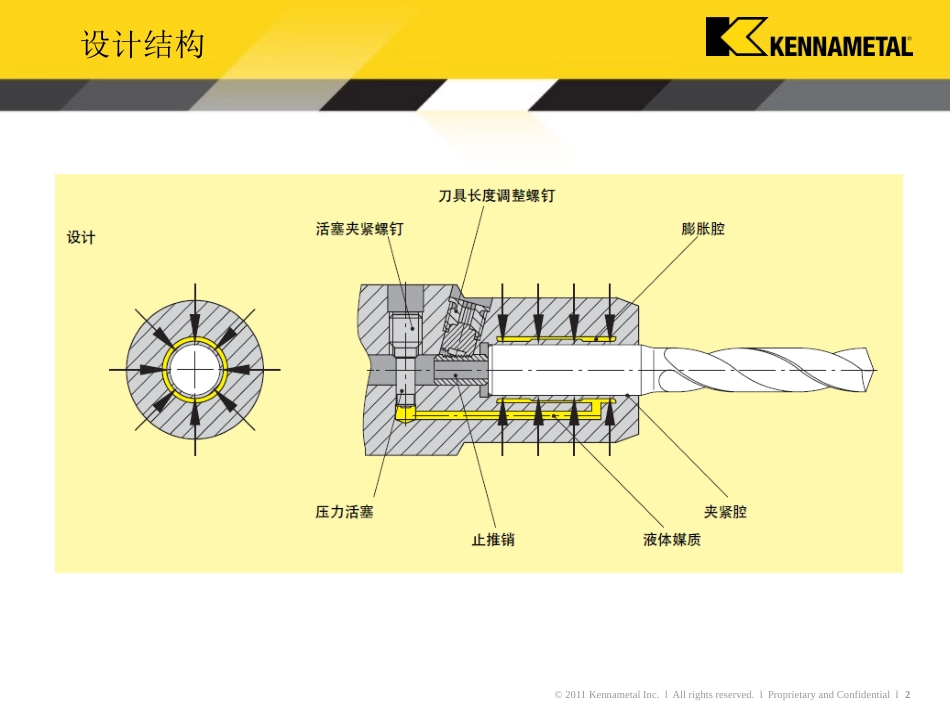

ZHANGJINSUO液压刀柄的结构及使用维护©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall2设计结构©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall3功能•拧紧活塞夹紧螺钉，通过压力活塞对液体媒质•加压，从而向薄壁膨胀套筒施加高压，•膨胀套筒膨胀，向刀柄施加高同心的夹紧力。©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall4效果液压夹紧系统有缓冲防震效果。液压夹紧系统防止了由于机械夹紧系统的轻微振动而引起的刀具切削刃的微小破损。由此获得很好的加工质量以及刀具使用寿命提高了4倍。注：用DIN6535HA型普通圆柱刀柄可达到最大的使用寿命和加工质量。©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall5应用•钻削•铰削•铣削©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall6应用•液压夹头适用以下Kennametal公司的系列标注刀柄：•DIN6535HA，HB，HE型刀柄，及刀柄公差h6,表面光洁度Ra小于0.3μm的DIN1835A型和B型刀柄•HA型和A型---普通圆柱刀柄•ø6mm至ø32mm•HB型和B型---侧锁式刀柄•ø6mm至ø20mm•HE型---斜2°侧锁式槽刀柄•ø6mm至20mm•建议：•HB和HE必须和变径套一起使用©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall7特征+刀具长度调整快速方便+安装简单+夹紧可靠+延长刀具寿命+最佳的机床使用效果©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall8精度•由于采用直柄中心夹紧，•因此可达最大同心度和重复定位•精度：0,003mm•用测量销测得•测量点：2,5xD,max.50mm©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall9刀具长度调整©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall10扭距测量©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall11操作•使用前应擦干净液压夹头上的防护油。•放松活塞夹紧螺钉，把刀具放入孔中直至接触止推销。•用扳手通过径向定位调整螺钉或轴向调整螺钉调整刀具长度。•长度设定好后，拧紧活塞夹紧螺钉即可使用。Spannschraubegelöstclampingscrewunlockedmax.10mmVerstellwegbegrenzungEndstopoftooladjustment©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall12应用注意事项©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall13应用注意事项©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall14应用注意事项.柄必须经过清洁。柄部表面不能残留任何油脂和油污。•柄部表面必须完好无损。•柄部公差应该为h6，柄部表面光洁度至少要达到Ramin0,3。©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall15附件©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall16附件•测试棒+利用测试棒，检测夹紧功能十分简捷。+将测试棒插到底，拧紧夹紧螺钉。如果测试棒不能用手移动，则说明夹紧正确完好。+Kennamtal公司的液压夹头寿命长，无须特殊保养。+对给定的负载和工作时间，建议用测试心棒对膨胀率做定期检查。©2011KennametalInc.lAllrightsreserved.lProprietaryandConfidentiall17附件•清洁刷尼龙EngineeringYourCompetitiveEdge!强化你的竞争力!EngineeringYourCompetitiveEdge!强化你的竞争力!我们的目标是…
