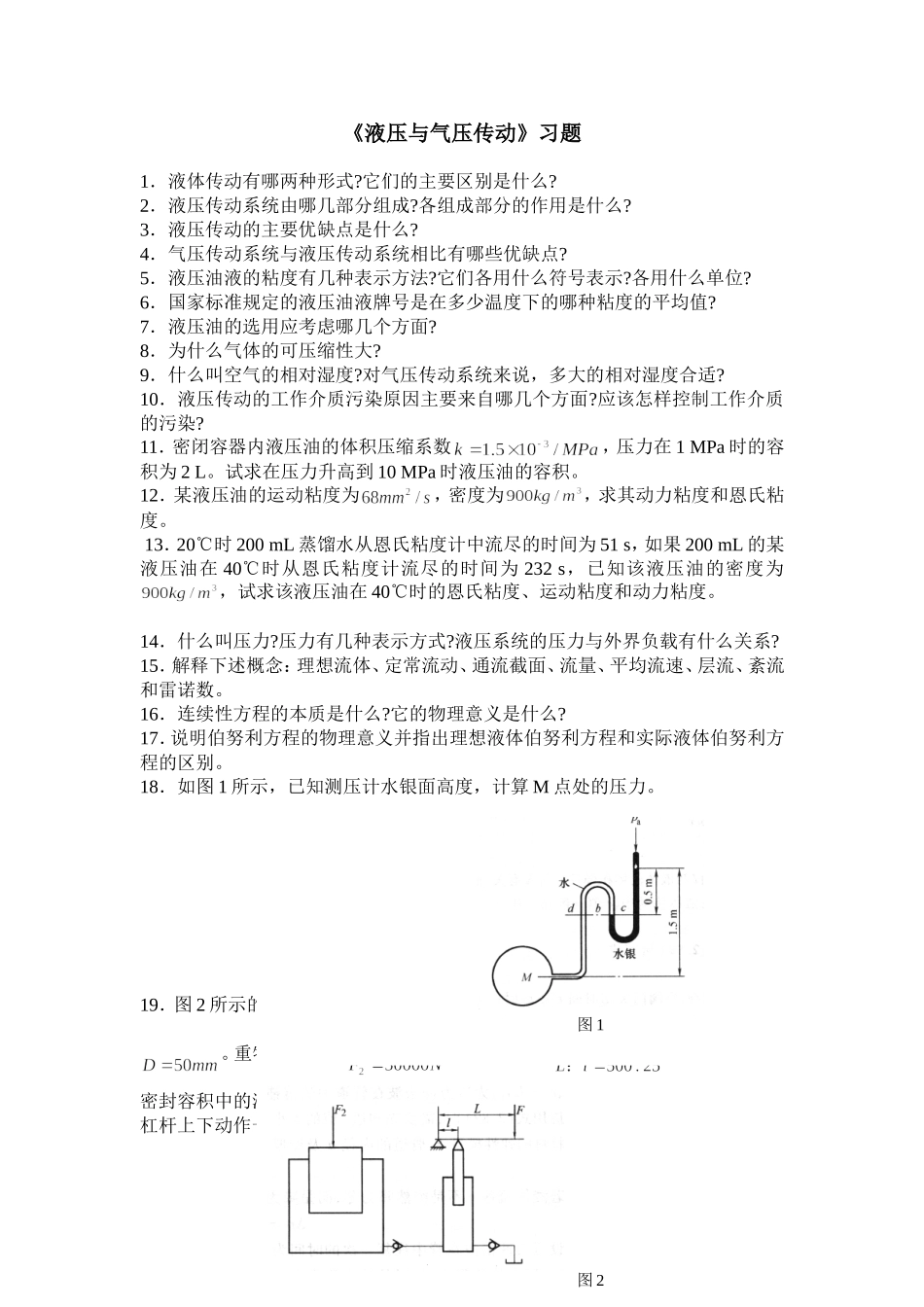

《液压与气压传动》习题1．液体传动有哪两种形式?它们的主要区别是什么?2．液压传动系统由哪几部分组成?各组成部分的作用是什么?3．液压传动的主要优缺点是什么?4．气压传动系统与液压传动系统相比有哪些优缺点?5．液压油液的粘度有几种表示方法?它们各用什么符号表示?各用什么单位?6．国家标准规定的液压油液牌号是在多少温度下的哪种粘度的平均值?7．液压油的选用应考虑哪几个方面?8．为什么气体的可压缩性大?9．什么叫空气的相对湿度?对气压传动系统来说，多大的相对湿度合适?10．液压传动的工作介质污染原因主要来自哪几个方面?应该怎样控制工作介质的污染?11．密闭容器内液压油的体积压缩系数，压力在1MPa时的容积为2L。试求在压力升高到10MPa时液压油的容积。12．某液压油的运动粘度为，密度为，求其动力粘度和恩氏粘度。13．20℃时200mL蒸馏水从恩氏粘度计中流尽的时间为51s，如果200mL的某液压油在40℃时从恩氏粘度计流尽的时间为232s，已知该液压油的密度为，试求该液压油在40℃时的恩氏粘度、运动粘度和动力粘度。14．什么叫压力?压力有几种表示方式?液压系统的压力与外界负载有什么关系?15．解释下述概念：理想流体、定常流动、通流截面、流量、平均流速、层流、紊流和雷诺数。16．连续性方程的本质是什么?它的物理意义是什么?17．说明伯努利方程的物理意义并指出理想液体伯努利方程和实际液体伯努利方程的区别。18．如图1所示，已知测压计水银面高度，计算M点处的压力。19．图2所示的液压千斤顶，小柱塞直径，行程，大柱塞直径。重物产生的力，手压杠杆比，试求：(1)此时密封容积中的液体压力p；(2)杠杆杠杆端施加力F为多少时，才能举起重物；(3)杠杆上下动作一次，重物的上升高度S。(不计摩擦力)1图1图220．一个压力水箱与两个U形水银测压计连接如图3所示，a、b、c、d和e分别为各液面相对于某基准面的高度值，求压力水箱上部的气体压力P。21．如图4所示的渐扩水管，已知，，，，，。求（1）（2）水流的方向：（3）A和B两点之间的压力损失为多少？22．如图5中，液压柱塞缸筒直径，柱塞直径，负载。若不计液压油塞或缸体重量，试求图示两种情况下柱塞缸内的液体压力。23．消防水龙软管如图6所示，已知水龙出口直径d=5cm，水流流量，水管直径D=10cm，为保持消防水管不致后退，试确定消防员的握持力。2图3图4图5图624．如图7中所示的压力阀，当时，液压阀动作。若，，。试求；(1)弹簧的预压力；(2)当弹簧刚度时的弹簧预压缩量。25．压力表校正装置原理如图8所示，已知活塞直径d=10mm，丝杆导程S=2mm，装置内油液的体积弹性模量。当压力为1个大气压时，装置内油液的体积为200mL。若要装置内形成21MPa的压力，试求手轮要转的圈数。26．如图2．44所示，液压泵的流量q=25L／min，吸油管直径d=25mm，泵入口比油箱液面高出400mm，管长。如果只考虑吸油管中的沿程压力损失，当用32号液压油，并且油温为40℃时，液压油的密度’，试求油泵入口处的真空度。3图7图8图927．为什么液压泵正常工作时吸、压油腔要可靠隔开?若阀式配流的单柱塞泵中单向阀的钢球丢失，泵能否正常工作?若忘装柱塞中的弹簧，泵能否正常工作?28．为什么液压泵必然存在容积损失?29．什么是液压泵的困油现象？困油现象存在的充分必要条件是什么?30．为什么液压泵的实际工作压力不宜比额定压力低很多?为什么液压泵在转速远低于额定转速下工作时，容积效率和总效率均较低?31．为什么计算液压泵的容积效率时，要强调是同一转速下的实际流量与理论流量的比值？若已知的实际流量和理论流量对应的转速不同，如何计算容积效率?32．为什么可以将液压泵出口压力为零时的流量视为理论流量?“转速增大时泵的流量成正比增大”的结论有限制条件吗?33．若液压泵的额定压力，额定流量，额定转速，容积效率，总效率。求液压泵的理论流量和驱动电机所需的功率34．已知泵的流量，油液粘度，油液密度，吸油管长，当吸油管内径选为时，液压泵无法吸油，请分析原因。35．某液压泵排量，其总泄漏量与工作压力成正比，其中，泵的转速。1)试分别计算p=0、5、7.5、10MPa时泵的实际流量和容积效率，并绘出容积效率曲线；2)若泵的摩擦阻力转...
