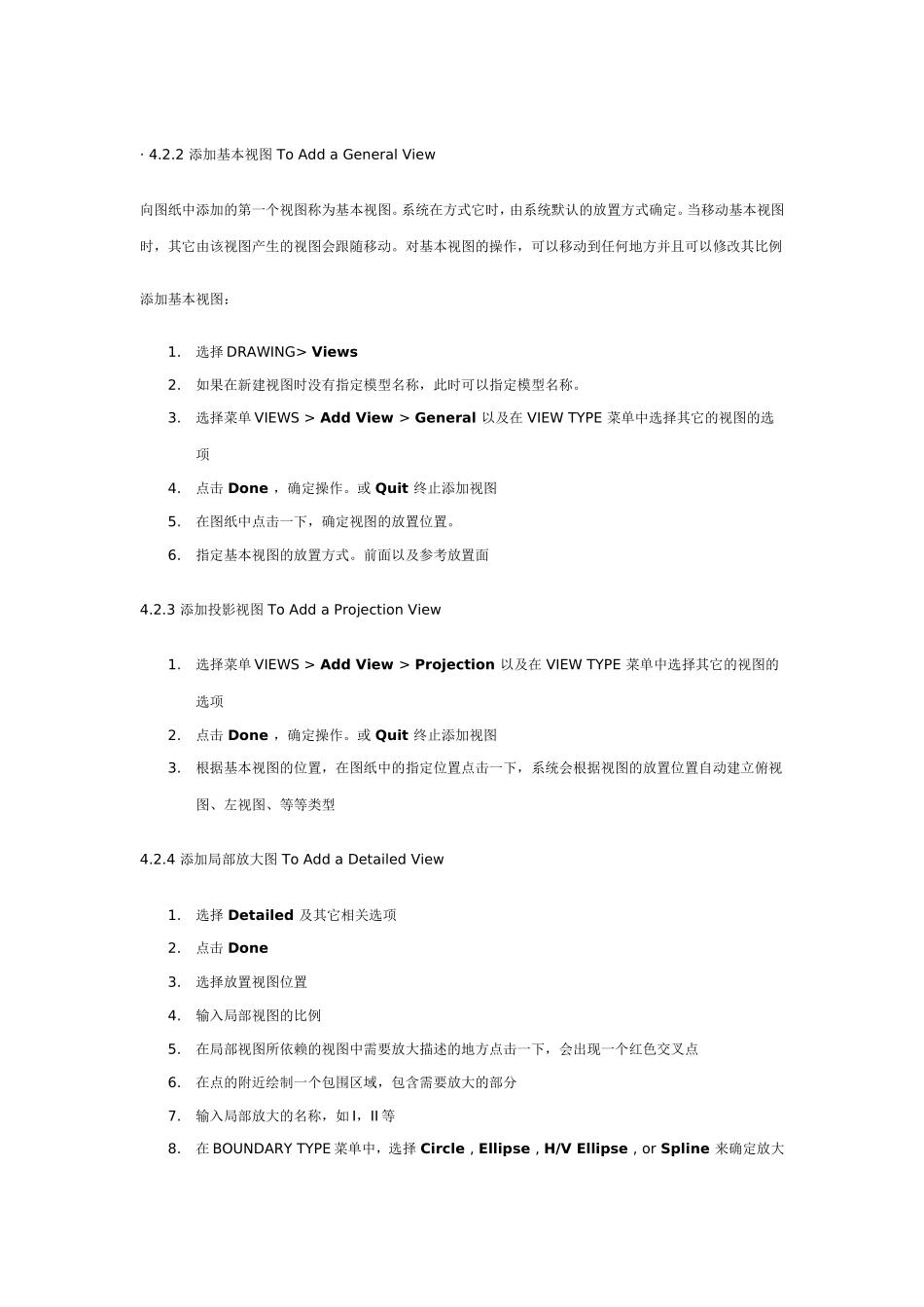

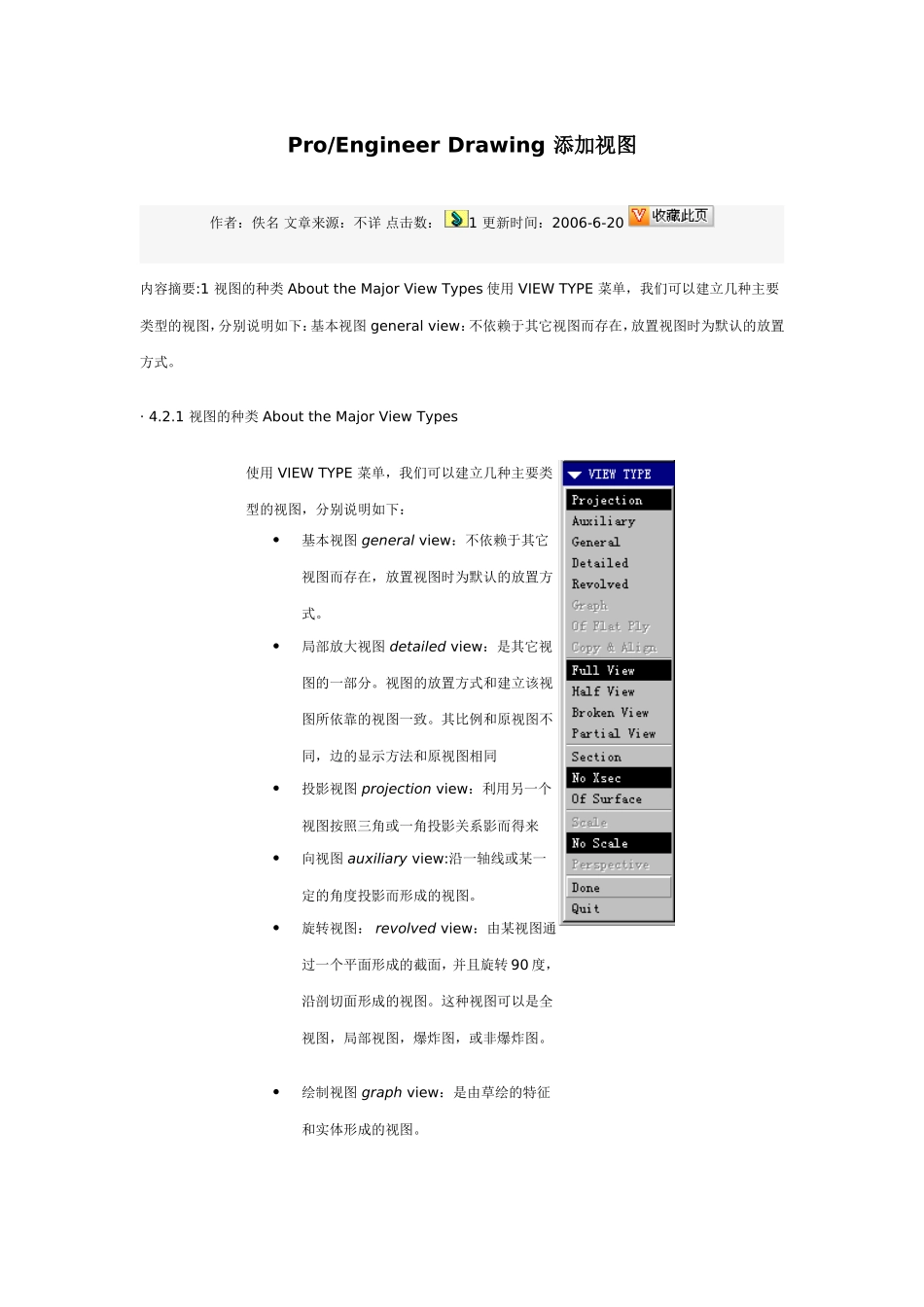

Pro/EngineerDrawing添加视图作者：佚名文章来源：不详点击数：1更新时间：2006-6-20内容摘要:1视图的种类AbouttheMajorViewTypes使用VIEWTYPE菜单，我们可以建立几种主要类型的视图，分别说明如下：基本视图generalview：不依赖于其它视图而存在，放置视图时为默认的放置方式。·4.2.1视图的种类AbouttheMajorViewTypes使用VIEWTYPE菜单，我们可以建立几种主要类型的视图，分别说明如下：基本视图generalview：不依赖于其它视图而存在，放置视图时为默认的放置方式。局部放大视图detailedview：是其它视图的一部分。视图的放置方式和建立该视图所依靠的视图一致。其比例和原视图不同，边的显示方法和原视图相同投影视图projectionview：利用另一个视图按照三角或一角投影关系影而得来向视图auxiliaryview:沿一轴线或某一定的角度投影而形成的视图。旋转视图：revolvedview：由某视图通过一个平面形成的截面，并且旋转90度，沿剖切面形成的视图。这种视图可以是全视图，局部视图，爆炸图，或非爆炸图。绘制视图graphview：是由草绘的特征和实体形成的视图。·4.2.2添加基本视图ToAddaGeneralView向图纸中添加的第一个视图称为基本视图。系统在方式它时，由系统默认的放置方式确定。当移动基本视图时，其它由该视图产生的视图会跟随移动。对基本视图的操作，可以移动到任何地方并且可以修改其比例添加基本视图：1.选择DRAWING>Views2.如果在新建视图时没有指定模型名称，此时可以指定模型名称。3.选择菜单VIEWS>AddView>General以及在VIEWTYPE菜单中选择其它的视图的选项4.点击Done，确定操作。或Quit终止添加视图5.在图纸中点击一下，确定视图的放置位置。6.指定基本视图的放置方式。前面以及参考放置面4.2.3添加投影视图ToAddaProjectionView1.选择菜单VIEWS>AddView>Projection以及在VIEWTYPE菜单中选择其它的视图的选项2.点击Done，确定操作。或Quit终止添加视图3.根据基本视图的位置，在图纸中的指定位置点击一下，系统会根据视图的放置位置自动建立俯视图、左视图、等等类型4.2.4添加局部放大图ToAddaDetailedView1.选择Detailed及其它相关选项2.点击Done3.选择放置视图位置4.输入局部视图的比例5.在局部视图所依赖的视图中需要放大描述的地方点击一下，会出现一个红色交叉点6.在点的附近绘制一个包围区域，包含需要放大的部分7.输入局部放大的名称，如I，II等8.在BOUNDARYTYPE菜单中，选择Circle,Ellipse,H/VEllipse,orSpline来确定放大区域的类型9.系统会生成一个包含视图名称、比例以及特定区域的局部放大图。在必要的情况下，可以进行下列操作：修改局部放大区域使用modify-value修改局部视图的比例使用modify-value修改视图名称可以通过修改部分*.dtl文件选项确定视图中，放大区域圆形的线形，箭头类型等。odetail_circle_line_styleodetail_view_circleoview_note使用VIEWDISP>DetIndep.取消局部放大图对某视图的依赖重新设置依赖视图，使用FromParent使用detail-show/erase不显示视图的注释。·4.2.5添加向视图·ToAddanAuxiliaryView选择Auxiliary及其它相关选项点击Done选择放置视图位置选择视图的投影方向：通过的边、轴线、模型表面。在VIEWMODIFY菜单中，选择AddArrows来显示投影方向的箭头，或选择DelArrows不显示箭头·4.2.6添加旋转剖面图ToAddaRevolvedCross-SectionalView选择Views>AddView>Revolved>Section>Done选择放置视图位置选择父视图（依赖视图）·4.2.7透视图的操作建立透视图时，需要注意下列内容可以通过建立general视图来建立透视图不能包含刨面不能利用透视图建立投影视图尺寸、参考面、轴线不能在透视图中显示在透视图中，不能使用命令来附着项目在part方式下，如果建立了一个透视图并命名，在图纸中，不能使用该名称。建立透视图1.选择VIEWS>AddView>General>Full>NoXsec>Perspective>Done.2.选择放置点3.输入透视位置4.输入透视直径5.可以利用放置对话框放置模型，选择Done/Return结束。修改透视图选择view-modifyviews-pwespective,可以分别修改透视位置和透视直径（图片较大请放大后查看）
