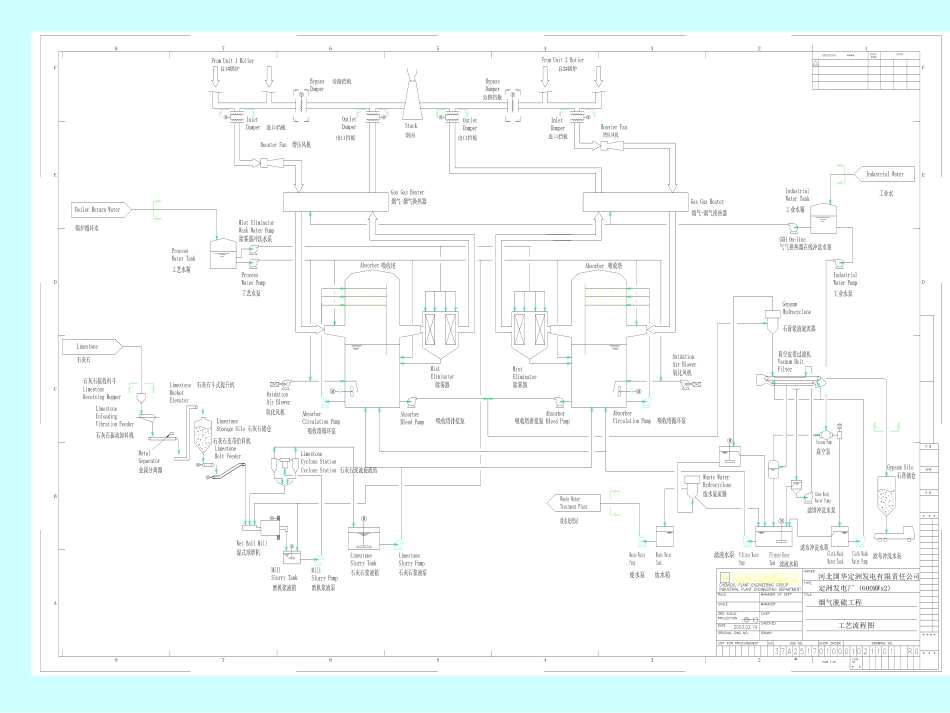

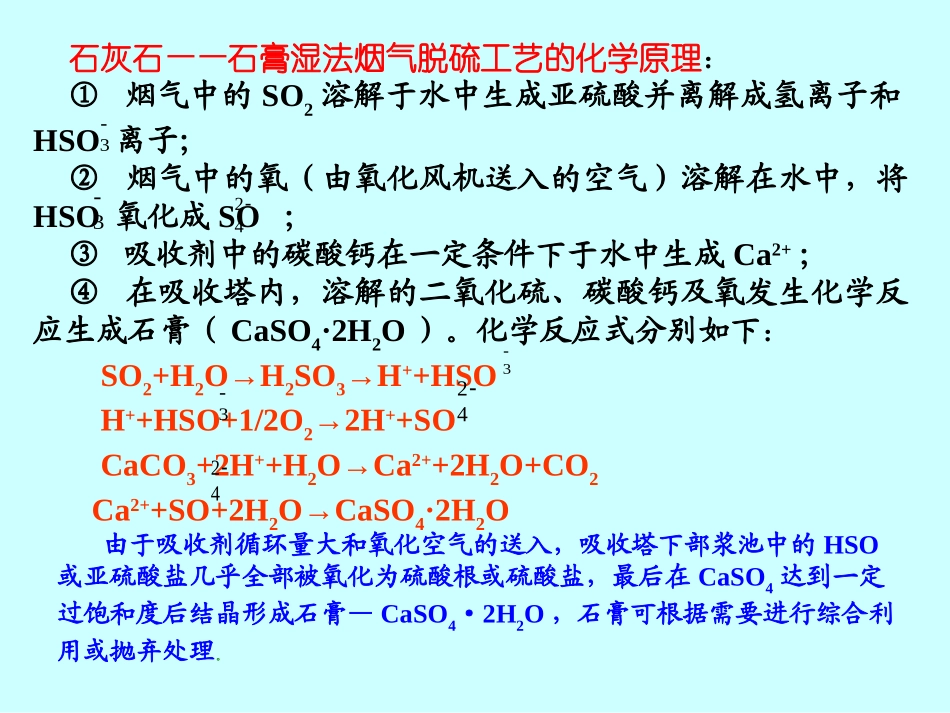

脱硫系统简介一、石灰石-石膏湿法脱硫工艺的基本原理石灰石——石膏湿法烟气脱硫工艺的原理是采用石灰石粉制成浆液作为脱硫吸收剂，与经降温后进入吸收塔的烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙，以及加入的氧化空气进行化学反应，最后生成二水石膏。脱硫后的净烟气依次经过除雾器除去水滴、再经过烟气换热器加热升温后，经烟囱排入大气。由于在吸收塔内吸收剂经浆液再循环泵反复循环与烟气接触，吸收剂利用率很高，钙硫比较低（一般不超过1.1），脱硫效率不低于95%，适用于任何煤种的烟气脱硫。MMMM************23456654312ABCDDEF78EF78MMMMMMMMMMM河北国华定洲发电有限责任公司定洲发电厂(600MWx2)烟气脱硫工程工艺流程图石灰石——石膏湿法烟气脱硫工艺的化学原理：①烟气中的SO2溶解于水中生成亚硫酸并离解成氢离子和HSO离子；②烟气中的氧（由氧化风机送入的空气）溶解在水中，将HSO氧化成SO；③吸收剂中的碳酸钙在一定条件下于水中生成Ca2+；④在吸收塔内，溶解的二氧化硫、碳酸钙及氧发生化学反应生成石膏（CaSO4·2H2O）。化学反应式分别如下：SO2+H2O→H2SO3→H++HSOH++HSO+1/2O2→2H++SOCaCO3+2H++H2O→Ca2++2H2O+CO2Ca2++SO+2H2O→CaSO4·2H2O3324332424由于吸收剂循环量大和氧化空气的送入，吸收塔下部浆池中的HSO或亚硫酸盐几乎全部被氧化为硫酸根或硫酸盐，最后在CaSO4达到一定过饱和度后结晶形成石膏—CaSO4·2H2O，石膏可根据需要进行综合利用或抛弃处理。二、工艺流程及系统湿法脱硫工艺系统整套装置一般布置在锅炉引风机之后，主要的设备是吸收塔、烟气换热器、升压风机和浆液循环泵我公司采用高效脱除SO2的川崎湿法石灰石－石膏工艺。该套烟气脱硫系统（FGD）处理烟气量为定洲发电厂＃1和＃2机组（2×600MW）100％的烟气量，定洲电厂的FGD系统由以下子系统组成：（1）吸收塔系统（2）烟气系统（包括烟气再热系统和增压风机）（3）石膏脱水系统（包括真空皮带脱水系统和石膏储仓系统）（4）石灰石制备系统（包括石灰石接收和储存系统、石灰石磨制系统、石灰石供浆系统）（5）公用系统（6）排放系统（7）废水处理系统1、吸收塔系统吸收塔采用川崎公司先进的逆流喷雾塔，烟气由侧面进气口进入吸收塔，并在上升区与雾状浆液逆流接触，处理后的烟气在吸收塔顶部翻转向下，从与吸收塔烟气入口同一水平位置的烟气出口排至烟气再热系统。吸收塔塔体材料为内衬玻璃鳞片的碳钢板。吸收塔烟气入口为内衬耐热玻璃鳞片的碳钢板。吸收塔内上流区烟气流速为4.2m/s，下流区烟气流速为10m/s。在上流区配有3组喷淋层，安装的三重螺旋喷嘴使气液效率接触，并达到高的SO2吸收性能。每个吸收塔配置3台循环泵。另有1台叶轮作为仓库备用。脱硫后的烟气流向装在吸收塔出口处的除雾器。在这个过程中，烟气与吸收塔喷嘴喷出的再循环浆液进行有效的接触。吸收了SO2的再循环浆液落入吸收塔反应池。吸收塔反应池装有6台搅拌机。氧化风机用于将氧化空气鼓入反应池中与浆液反应。氧化系统采用喷管式系统，氧化空气被注入到搅拌机桨叶的压力侧。一部分HSO3－在吸收塔喷淋区被烟气中的氧气氧化，剩余部分的HSO3－在反应池中被氧化空气完全氧化。吸收剂（石灰石）浆液被引入吸收塔内中和氢离子，使吸收液保持一定的pH值。中和后的浆液在吸收塔内循环。吸收塔排放泵连续地把吸收剂浆液从吸收塔打到石膏脱水系统。循环浆液浓度大约25wt％。排浆流速由控制阀控制。脱硫后的烟气通过除雾器来减少携带的水滴，除雾器出口的水滴携带量不大于75mg/Nm3。两级除雾器安装在吸收塔的出口烟道上。除雾器由阻燃聚丙烯材料制作，型式为z型，两级除雾器均用工艺水冲洗。吸收塔入口烟道侧板和底板处装有工艺水冲洗系统，冲洗自动定期进行。冲洗的目的是为了避免喷嘴喷出的石膏浆液带入入口烟道后干燥粘结。在吸收塔入口烟道装有事故冷却系统，事故冷却水由工艺水泵提供。当吸收塔入口烟道由于吸收塔上游设备意外事故而温升过高或所有的吸收塔循环泵切除时本系统启动。烟囱吸收塔引风机烟气来脱硫风机2、烟道系统增压风机增压风机（BUF）布置在气气换热器上游、运行在干工况下（A位）。其...
