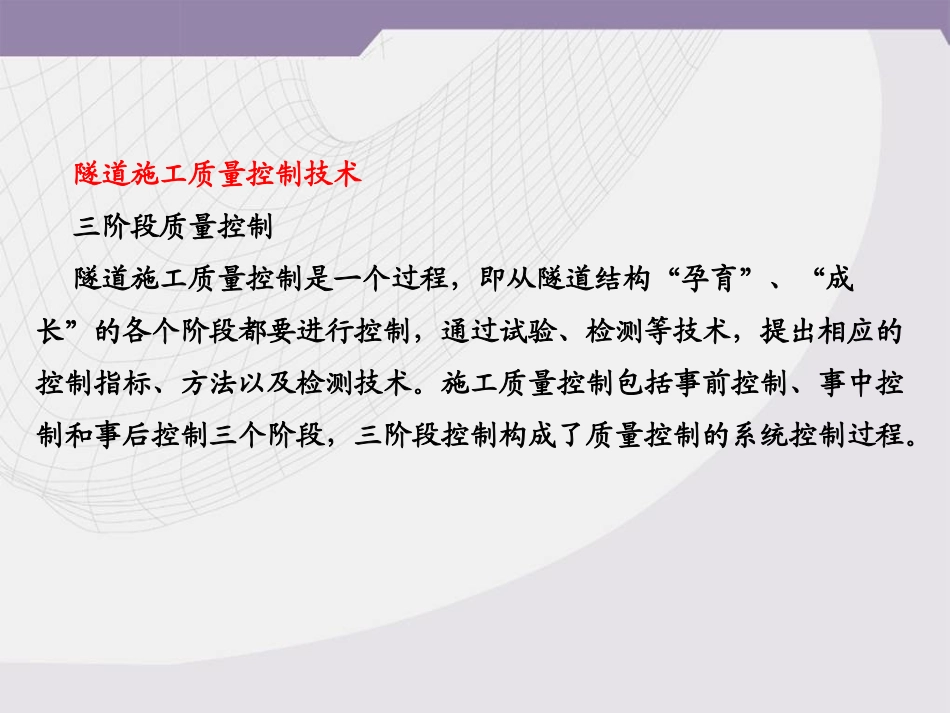

southwestjIaotongunIversIty隧道质量控制技术xxxx教授教授xxxx博士博士xx隧道施工质量控制技术三阶段质量控制隧道施工质量控制是一个过程，即从隧道结构“孕育”、“成长”的各个阶段都要进行控制，通过试验、检测等技术，提出相应的控制指标、方法以及检测技术。施工质量控制包括事前控制、事中控制和事后控制三个阶段，三阶段控制构成了质量控制的系统控制过程。事前控制事前控制要求预先进行编制周密的质量计划。尤其是工程项目施工阶段，制订质量计划或编制施工组织设计或施工项目管理实施规划，都必须建立在切实可行、有效实现预斯质量目标的基础上，作为一种行动方案施工部署。事前控制主要包括强调质量目标的计划预控和按质量计划进行质量活动前的准备工作状态的控制。事中控制事中控制首先是对质量活动的行为约束，即对质量产生过程各荐技术作业活动操作者在相关制度管理下的自我行为约束的同时，充分发挥其技术能力，去完成预定质量目标的作业任务；其次是参建各方对质量活动过程和结果的监督控制，这里包括来自企业内部管理者的检查检验和来自企业外部的工程监理和政府质量监督部门等的监控。事后控制事后控制包括对质量活动结果的评价认定和对质量偏差的纠正。人理论上分析，如果计划控制过程所制订的行动方案考虑得越周密，事中约束监控的能力越强、越严格，实现质量预期目标的可能性就越大。理想的状况就是希望做到各项作业活动“一次成功”、“一次交验合格率100%”。由于系统因素和偶然因素的存在，因此当出现质量实际值与目标值之间超出允许偏差时，必须分析原因，采取措施纠正偏差，保持项目质量始终处于受控状态。施工质量过程控制（也称工后控制）。目前的质量控制大多是“重二衬，轻初支”，实际上隧道初期支护是隧道的主要承力结构，对整个隧道结构的耐久性起着很重要的作用，故在隧道施工质量过程控制中，对初期支护各结构的施工质量均需进行必要的控制。施工质量过程控制主要包括开挖断面、锚杆质量（长度及砂浆饱和度）、钢拱架或格栅钢架、喷混凝土质量（强度、厚度及背后缺陷）、防水层施工质量、二次衬砌混凝土质量（强度、厚度及背后缺陷）、隧道衬砌裂纹等的实时控制。1原材料对于隧道工程中所要用到的所有材料（水泥、砂、石、钢材、防水板、外加剂等），在施工前均需按要求进行试验，确保合格之后才能使用。对施工过程中将要用到的喷混凝土配合比、二次衬砌混凝土配合比及砂浆的配合比等，均要以工程中将要采用的各种材料为基础进行各种配合比设计，以确保混凝土及砂浆的强度满足要求。2隧道开挖断面（1）控制超欠挖表12-1隧道允许超挖值（cm）围岩级别开挖部位ⅠⅡ～ⅣⅤ、Ⅵ拱部线性超挖101510最大超挖152515边墙线性超挖101010仰拱、隧底线性超挖10最大超挖25《客运专线铁路隧道工程施工技术指南》TZ214——2005规定：隧道开挖不应欠挖，当围岩完整、石质坚硬时，允许岩石个别突出部分侵入衬砌（每1m2不大于0.1m2、高度不大于5cm）。拱脚和墙脚以上1m范围内严禁欠挖。在控制超欠挖技术的研究中，首先应改变观念，即必需改变“宁超勿欠”的传统观点，树立“少欠少超”的观点。也就是说，应容许一定程度的欠挖，例如，日本在隧道施工中，基本上容许概率为16％的欠挖。即在开挖断面上取100个点，有不超过16个点的超挖就可以了。这样就可以避免开挖轮廓线的无谓扩大，而使超挖得以减少。例如，铁路隧道施工规范（TB10204—2002）规定：当围岩完整、石质坚硬时，容许岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌，侵入值应小于衬砌厚度的1/3，并小于10cm。对喷锚衬砌应不大于5cm。实际施工中，周边孔开口位置e有三种情况，其出现机率和差值大小则主要决定于钻孔水平。第1种情况（a）不影响超欠挖；在（b）的情况时，将使超挖增加一个e值，而第3种情况，将使超挖减小一个e值，但出现欠挖。因而，钻孔时先定位，后钻进，并在掌子面上完整醒目地标出周边孔位线，把e控制在较小范围内（约在3cm）是可能的。对隧道在各施工阶段的净空尺寸（横断面净空及超欠挖）采用激光断面仪（如国产BJSD-2型隧道限界检测仪，见图）或全站仪进行检测。通过激光断面仪...
