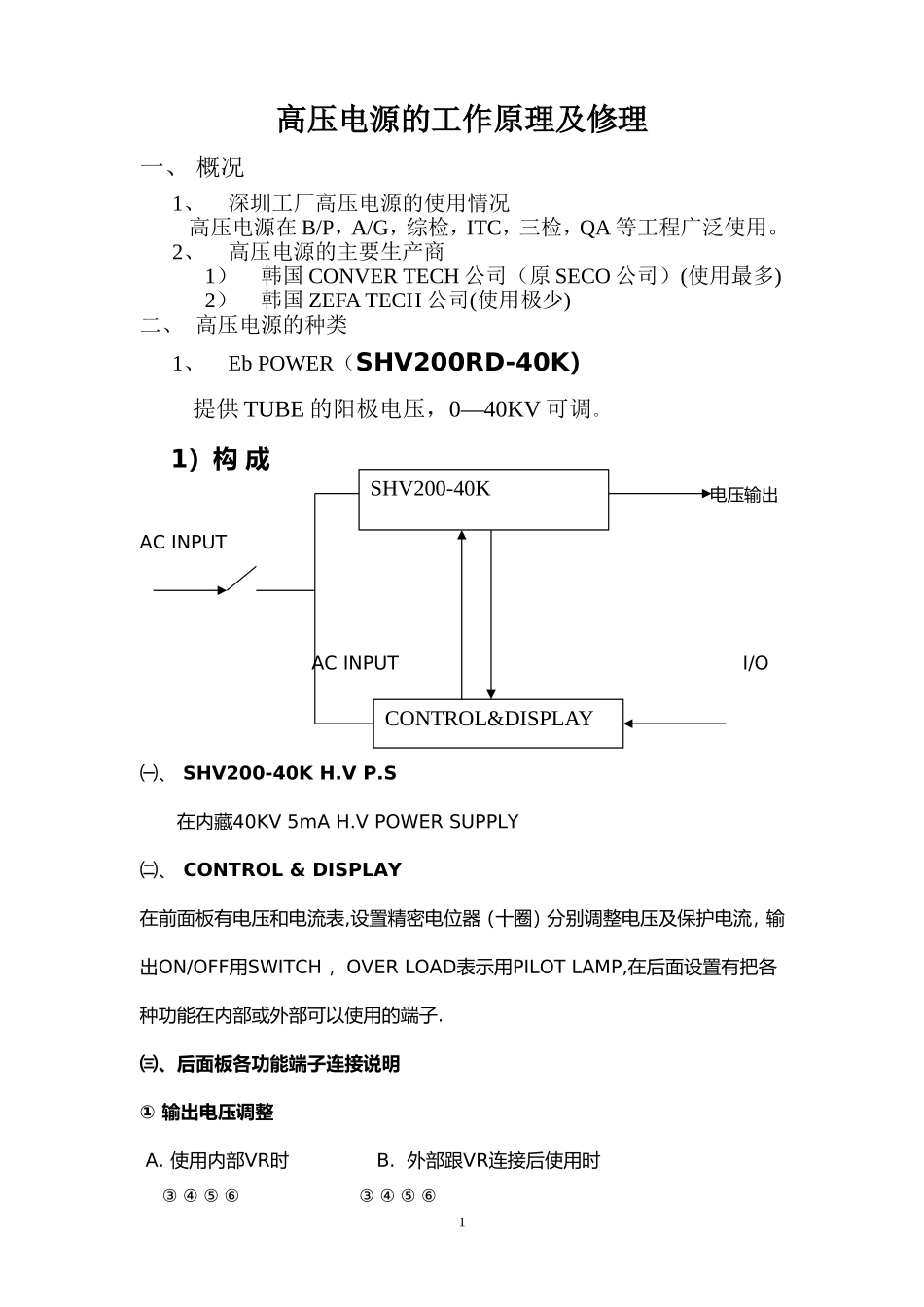

高压电源的工作原理及修理一、概况1、深圳工厂高压电源的使用情况高压电源在B/P，A/G，综检，ITC，三检，QA等工程广泛使用。2、高压电源的主要生产商1）韩国CONVERTECH公司（原SECO公司）(使用最多)2）韩国ZEFATECH公司(使用极少)二、高压电源的种类1、EbPOWER（SHV200RD-40K）提供TUBE的阳极电压，0—40KV可调。1）构成电压输出ACINPUTACINPUTI/O㈠、SHV200-40KH.VP.S在内藏40KV5mAH.VPOWERSUPPLY㈡、CONTROL&DISPLAY在前面板有电压和电流表,设置精密电位器（十圈）分别调整电压及保护电流，输出ON/OFF用SWITCH，OVERLOAD表示用PILOTLAMP,在后面设置有把各种功能在内部或外部可以使用的端子.㈢、后面板各功能端子连接说明①输出电压调整A.使用内部VR时B.外部跟VR连接后使用时③④⑤⑥③④⑤⑥1SHV200-40KCONTROL&DISPLAY电位器②输出电压显示A.使用内部电压表时B.使用外部电压表时⑨+-③输出电流显示A.使用内部电流表时.B.使用外部电流表时④过载信息输出⑤高压开/关及复位A.使用内部开关时.注:当出现OVERLOAD时,按下OFFS/W即可复位连接B.使用外部继电器时连接C.使用外部开关时连接3）RACKTYPE的外观2连接注：当输出电压40KV时，输出到电压表的信号电压为10V连接连接注：当输出电流5mA时，输出到电流表的信号电压为10VVARELAYYY4）MODULETYPE的外观2、G3POWER(SHV30-15KV)提供TUBE的聚焦极电压，0—15KV可调。31）特征1)0~到额定电压可以连续的可变2)0~到额定电流可以连续的可变3)输出ON/OFFCONTROL端子4)过电流保护回路5)过电压保护回路6)电压,电流监视输出2）指定1)输入电压:+24VD.C±12)输出电压:0~15kV3)输出电流:0~2mA4)负载稳定度:±0.1%最大负载5)电源稳定度:±0.1%输入±10%6)Ripple:0.1%最大输出时7)VoltageMonitor:15kV→10V±2%8)CurrentMonitor:2mA→10V±2%9)大小:125(W)x181(D)x54(H)10)重量:约1.6kg3）接线图1)+24±10%是电源输入端子.2)电源Ground3)HighVoltageEnable③号和⑧号连接时高压输出4)VoltageMonitor-输出Impedance10㏀最大输出时10V45)CurrentMonitor-输出Impedance10㏀最大输出时10V6)VoltageProgram-输入Impedance100㏀10V输入时最大输出7)CurrentProgram-输入Impedance100㏀8)Reference-+10V输出Impedance100Ω9)ReturnGND,ControlGND.Ec3POWERSUPPLYDE的外观3、G2POWER(SHV30-1.5KV)提供TUBE的加速极电压，0—1500V可调。1)特征1)0~到额定电压可以连续的可变2)0~到额定电流可以连续的可变3)输出ON/OFFCONTROL端子54)过电流保护回路5)过电压保护回路6)电压,电流监视输出3.指定1)输入电压:+24VD.C±102)输出电压:0~1.5kV3)输出电流:0~20mA4)负载稳定度:±0.1%最大负载5)电源稳定度:±0.1%输入±10%6)Ripple:0.1%最大输出时7)VoltageMonitor:1.5kV→10V±2%8)CurrentMonitor:20mA→10V±2%9)大小:125(W)x181(D)x54(H)10)重量:约0.6kg4.接线图1)+24±10%是电源输入端子2)电源Ground3)HighVoltageEnable③号和⑧号连接时高压输出4)VoltageMonitor-输出Impedance10㏀最大输出时10V5)CurrentMonitor-输出Impedance10㏀最大输出时10V6)VoltageProgram-输入Impedance100㏀10V输入时最大输出67)CurrentProgram-输入Impedance100㏀8)Reference-+10V输出Impedance100Ω9)ReturnGND,ControlGND.5.Ec2POWERSUPPLY的外观三、高压电源的操作方法1、警告因为在这个装置会发生非常危险的电压，所以使用所有的HighVoltage装置时一定需要恰当的接地.2、注意事项把H.VPowerSupply的电源连接之前实行以下的过程.PowerSupply在6阶段之前绝对不要连接AC电源.1）把PowerSwitch为Off.(ModuleType是把装上Module装备的Main电源为Off.)2）确认在PowerSupply表示的输入电源.(ModuleType是Connection在以各个Module的ConnectingDiagram为装上7装备.)3）恰当的接地方法HighVoltagePowerSupply的Chassis是一定要Grounding,利用后面的Ground端子WaterSystemGround或EarthGround.(以本公司的ModuleType装上为H.VPower的装备是各个ModuleType的H.VReturn端子跟ChassisGround端子连接后把ReturnLine连接跟ChassisGround端子.从Load的ReturnLine是要连接在PowerSupply后面的Ground端子...
